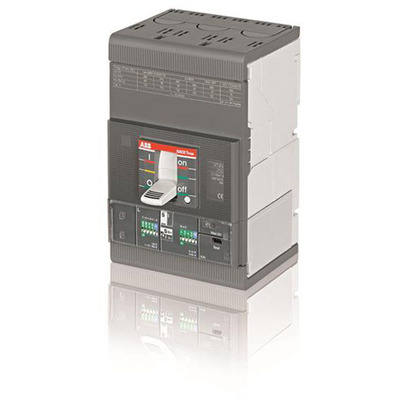

Gyártói megnevezés | XT4N 250 Ekip LSI In=250A 3p FF |
Gyártói cikkszám | 1SDA068136R1 |
Szín | SZÜRKE |
Márka | ABB |
Cikkszám | ABB-068136R1 |
Megnevezés teljes név | 3P FŐKAPCSOLÓ XT4N 250 LSI In=250A |
Leírás: Csatlakozási kapacitás fő áramkör:
Gyűjtősín 85...200 mm2
Jelenlegi típus:
AC
Elektromos tartósság:
120 ciklus óránként
8000 ciklus
Mechanikai tartósság:
240 ciklus óránként
25000 ciklus
Pólusok száma:
3
Nyitvatartási idő:
CB SOR-vel 15 ms
CB UV-sugárzással 15 ms
Több rendelés:
1 darab
Energia veszteség:
Névleges működési feltételeknél pólusonként 16,40 W
A termék fő típusa:
SACE Tmax XT
Termék név:
Öntött tokos áramköri megszakító
Terméktípus:
Automata megszakító
Névleges áram (I n ):
250 A
Névleges frekvencia (f):
50/60 Hz
Névleges feszültség (U r ):
690 V AC
Névleges impulzusállósági feszültség (U imp ):
8 kV
Névleges szigetelési feszültség (U i ):
1000 V AC
Névleges üzemi feszültség:
690 V AC
Névleges szolgáltatási rövidzárlati megszakító kapacitás (I cs ):
(220 V AC) 65 kA
(230 V AC) 65 kA
(240 V AC) 65 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 30 kA
(525 V AC) 20 kA
(690 V AC) 10 kA
Névleges végső rövidzárlati megszakító kapacitás (I cu ):
(220 V AC) 65 kA
(230 V AC) 65 kA
(240 V AC) 65 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 30 kA
(525 V AC) 20 kA
(690 V AC) 10 kA
Névleges megszakítás nélküli áram (I u ):
250 A
Ajánlott csavarhúzó:
M8 fő áramkör
Kiadás:
LSI csapat
|
