Gyártói cikkszám | 2CSR255080R1105 |
Márka | ABB |
Cikkszám | ABB-100101 |

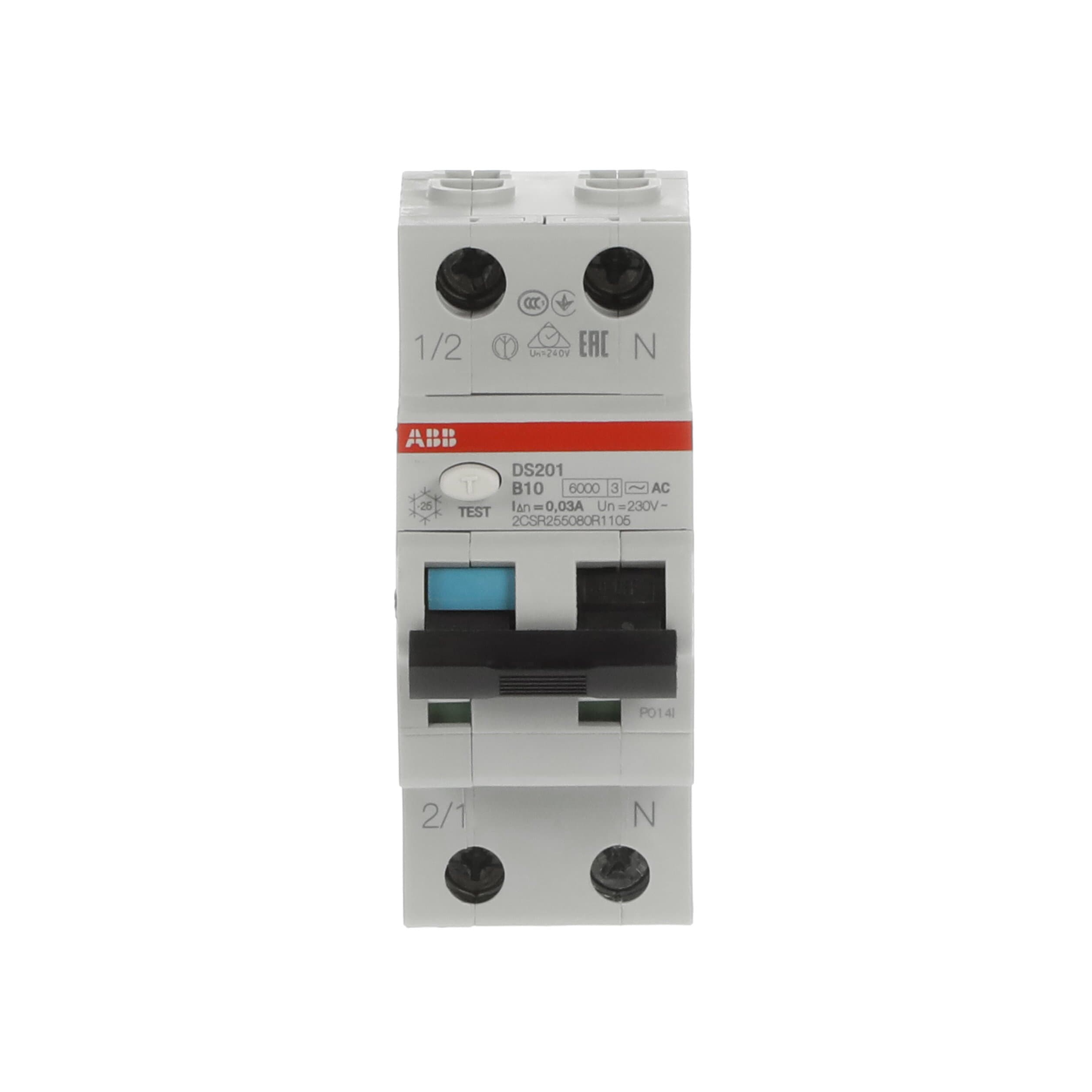

Megnevezés teljes név | Áramvédő kismegszakító 2P B10 30mA DS201 B10 AC30 |
Leírás: DS201 B10 AC30 hibaáram-megszakító túláramvédelemmel.
A DS201 sorozat egy 1P+N RCBO két modul szélességű végfelhasználói egyfázisú áramkörök túlterhelés és rövidzárlat elleni védelmére; védelem a szinuszos váltakozó földzárlati áramok hatásai ellen; védelem közvetett érintkezés ellen és további védelem közvetlen érintkezés ellen.
Szabványok:
IEC/EN 61009-1, IEC/EN 61009-2-1
Kioldási jellemzők:
B
Maradékáram típusa:
AC típus
Névleges üzemi feszültség:
acc. az IEC 60898-1 240 V szerint
Névleges szigetelési feszültség (U i ):
acc. az IEC/EN 60664-1 500 V szerint
Tesztfeszültség (Ut):
170 ... 264 V
Névleges impulzusállósági feszültség (U imp ):
4 kV
Dielektromos tesztfeszültség:
2 kV
Bemeneti feszültség típusa:
AC
Névleges áram (I n ):
10 A
Névleges maradékáram:
30 mA
Névleges rövidzárlati kapacitás:
6 kA
Névleges végső rövidzárlati megszakító kapacitás (I cu ):
10 kA
Névleges maradék megszakítási kapacitás (I?m):
EN 61009-1 6000 A
IEC 61009-1 6000 A
Névleges feltételes rövidzárlati áram (Inc ) :
10 kA
Névleges szolgáltatási rövidzárlati megszakító kapacitás (I cs ):
7,5 kA
Maximális túlfeszültség:
0 kA
Névleges frekvencia (f):
50…60 Hz
Energia veszteség:
Átlag pólusonként 1,2 W
Fázispólus 1,8 W
Semleges pólus 0,5 W
Összesen 2,3 W
|
