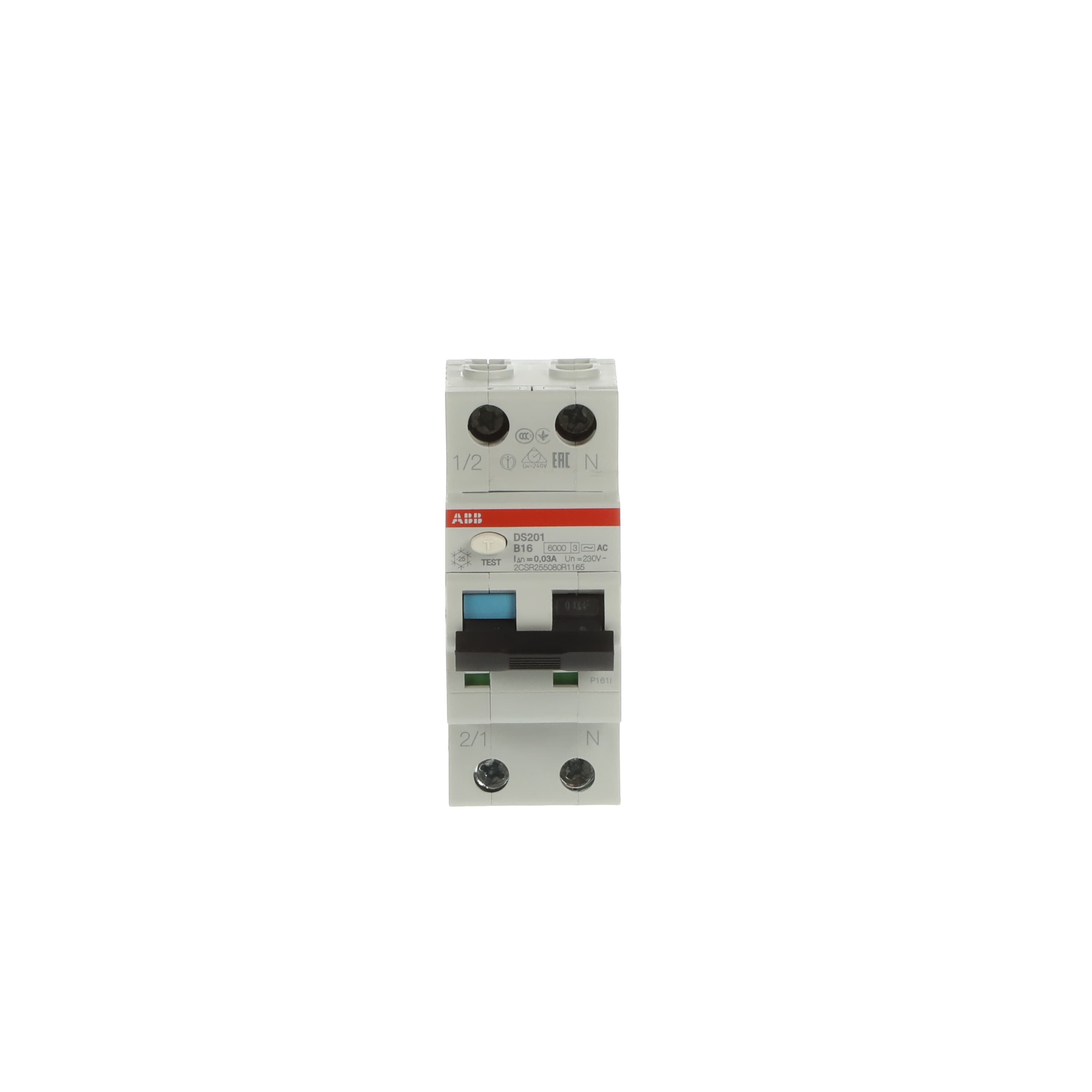

DS201 B16 AC30 hibaáram-megszakító túláramvédelemmel. A DS201 sorozat egy 1P+N RCBO két modul szélességű végfelhasználói egyfázisú áramkörök túlterhelés és rövidzárlat elleni védelmére; védelem a szinuszos váltakozó földzárlati áramok hatásai ellen; védelem közvetett érintkezés ellen és további védelem közvetlen érintkezés ellen. Szabványok: IEC/EN 61009-1, IEC/EN 61009-2-1 Kioldási jellemzők: B Maradékáram típusa: AC típus Névleges üzemi feszültség: acc. az IEC 60898-1 240 V szerint Névleges szigetelési feszültség (U i ): acc. az IEC/EN 60664-1 500 V szerint Tesztfeszültség (Ut): 170 ... 264 V Névleges impulzusállósági feszültség (U imp ): 4 kV Dielektromos tesztfeszültség: 2 kV Bemeneti feszültség típusa: AC Névleges áram (I n ): 16 A Névleges maradékáram: 30 mA Névleges rövidzárlati kapacitás: 6 kA Névleges végső rövidzárlati megszakító kapacitás (I cu ): 10 kA Névleges maradék megszakítási kapacitás (I?m): EN 61009-1 6000 A IEC 61009-1 6000 A Névleges feltételes rövidzárlati áram (Inc ) : 10 kA Névleges szolgáltatási rövidzárlati megszakító kapacitás (I cs ): 7,5 kA Maximális túlfeszültség: 0 kA Névleges frekvencia (f): 50…60 Hz Energia veszteség: Átlag pólusonként 2,3 W Fázispólus 3,4 W Semleges pólus 1,2 W Összesen 4,5 W Tápellátás csatlakozása: Tetszőleges Kapcsolattartási pozíció jelzése: Piros BE / Zöld KI Energiakorlátozási osztály: 3 Elektromos tartósság: 10000 ciklus Mechanikai állóképesség: 20000 ciklus Védett pólusok száma: 1 Pólusok száma: 2 Moduláris távolságok száma DIN-sínenként: 2 Hibajelzés: Kék zászló a kapcsolón Működési jellemzők: Pillanatnyi Túlfeszültség kategória: III A semleges terminálok helyzete: Jobb Meghúzás: 2,8 N·m Tartozék típusa: Segédérintkező, Jelérintkező / Segédérintkező, Söntkioldás, Segédérintkező az alsó szereléshez, Túlfeszültség-kioldó, Motorvezérlő Aktor típusa: Toggle - II. szigetelési csoport, fekete RAL 9005, BE-KI állásban lezárható Ház típusa: I-II szigetelési csoport, RAL 7035 Szerelés típusa: DIN-sín
