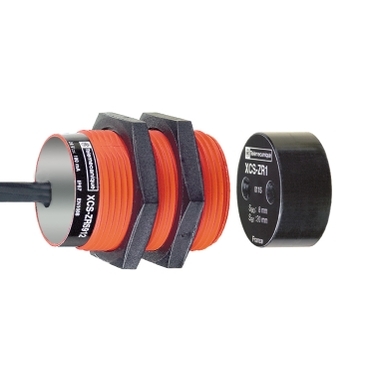

Biztonsági mágneses végálláskapcsoló

Name: Biztonsági mágneses végálláskapcsoló
Brand: SCHNEIDER
SKU: S9XCSDMR7902
Price: 37990 HUF
Availability: OutOfStock

Feszültség fajtája:

AC/DC

A ház anyaga:

műanyag

Biztonsági funkciókhoz alkalmas:

igen

Házbevonat:

egyéb

Státusz-kijelzéssel:

nem

Környezeti hőmérséklet:

-25-85 °C

Kapcsolási távolság:

20 mm

Illesztőfelület típusa a biztonságos kommunikáció számára:

egyéb

Elektromos csatlakozó típusa:

kábel sugárirányú

Kapcsolókimenet típusa:

relékapcsolat

Robbanásvédelmi kategória gázra:

nincs

Robbanásvédelmi kategória porra:

egyéb

Házforma/háztípus:

henger, csavarmenet

Biztosított kapcsolási távolság KI:

20 mm

Biztosított kapcsolási távolság BE:

8 mm

Max. kimeneti áram a biztonságos kimeneten:

100 mA

Szenzor mechanikus beépítési feltételei:

nem szintbe

Min. kimeneti áram:

100 mA

Utánkapcsolt eszközök figyelésének funkciójával:

nem

Kereszt-/rövidzárlat felismerés lehetséges:

igen

Védettség:

IP67K

Kategória EN 954-1 szerint:

Működtetés módja:

mágnes

Névleges tápfeszültség AC 50 Hz:

--- V

Névleges tápfeszültség AC 60 Hz:

--- V

Névleges tápfeszültség DC:

24-24 V

Szenzor átmérője:

30 mm

Szenzor hossza:

38.5 mm

Performance Level EN ISO 13849-2 szerint:

Level e

SIL IEC 61508 szerint:

Vonalkód:

3389110971811

Szállítói cikkszám:

XCSDMR7902

Leírás

Termékcsalád Preventa Biztonság érzékelés Termék vagy komponens típusa Kódolt mágneses kapcsoló Komponens neve XCSDMP Terv Téglalap alakú, szabvány Jelzési méret 88 x 25 x 13 mm Érintkezők típusa és összetétele 2 NC Érintkezők működése Lépcsőzetes Anyag Műanyag Elektromos csatlakozás Előhuzalozott Kábelösszetétel 4 x 0,25 mm^(2) Kábelhossz 2 m Pólusszám 2 Megközelítési irány 3 irány Ue névleges üzemi feszültség 24 V DC Ui névleges szigetelési feszültség 100 V DC Sa biztosított üzemi távolság 8 mm Sar biztosított kioldási távolság 20 mm le névleges üzemi áram <= 100 A Uimp névleges lökő-feszültség állóság 2.5 kV megfelel EN/IEC 60947-5-1 Ellenállás végpontokon keresztül 10 Ohm Rövidzárlat-védelem 500 mA külső biztosítóbetét típus gG (gl) Érintkezők anyaga Ródium Elektromos élettartam 1200000 ciklus Maximális kapcsolási feszültség DC Kapcsolási teljesítmény mA-ben 0.1...100 mA Szigetelési ellenállás 1000 mOhm Megszakítási kapacitás <= 10 VA Kapcsolási frekvencia 150 Hz Biztonsági szint Elérheti a 4-as kategóriát (a megfelelő felügyelő rendszerrel és helyesen bekötve) megfelel EN/ISO 13849-1 PL = e elérhető (a megfelelő felügyelő rendszerrel és helyesen bekötve) megfelel EN/ISO 13849-1 SIL 3 elérhető (a megfelelő felügyelő rendszerrel és helyesen bekötve) megfelel EN/IEC 61508 Biztonsági megbízhatósági adatok B10d = 50000000 (value given for a life time of 20 years limited by mechanical or contact wear) Szekrény alapanyaga Hőre lágyuló PBT Kábel anyaga PVC Mélység 13 mm Magasság 88 mm Szélesség 25 mm Termék súlya 0.18 kg Szabványok EN/IEC 60204-1 EN/IEC 60947-5-1 EN/ISO 12100 UL 508 CSA C22.2 No 14 Termékbizonyítványok BG CSA UL Védőkezelés TH Üzemi környezeti levegő hőmérséklet -25...85 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C Rezgési ellenállás 10 gn (f = 10...150 Hz) megfelel IEC 60068-2-6 Ütésállóság 30 gn for 11 ms megfelel IEC 60068-2-27 Érzékenység mágneses mezőkre >= 0.3 mT Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536 IP védettségi szint IP66 megfelel IEC 60529 IP67 megfelel IEC 60529
