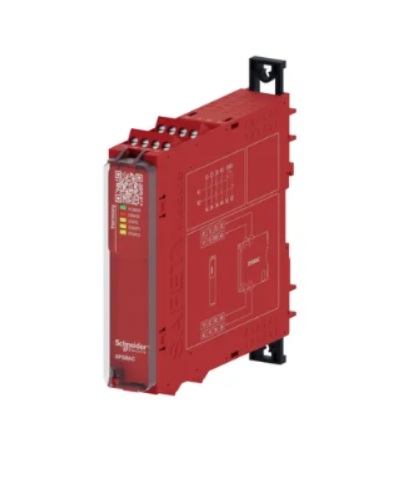

Termékválaszték Harmony Safety Automation Termék vagy alkatrész típusa Biztonsági modul biztonsági modul név XPSBAC biztonsági modul alkalmazás For emergency stop and protective guard applications modul funkciója Vészleállító gomb 2 db NC érintkezővel Védelem figyelés 1 vagy 2 végálláskapcsolóval biztonsági szint Can reach PL e/category 4 NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória Elérheti a SILCL 3-at NO relé érintkezőhöz megfelel IEC 62080 SIL 3 elérhető NO relé érintkezőhöz megfelel IEC 61508-1 Can reach PL c/category 1 NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória Elérheti a SILCL 1-et NO relé érintkezőhöz megfelel IEC 62080 Elérheti a SIL 1-et NO relé érintkezőhöz megfelel IEC 61508-1 biztonsági megbízhatósági adatok MTTFd > 30 years NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória Dcavg >= 99 % NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória PFHd = 1.01E-09 NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória HFT = 1 NO relé érintkezőhöz megfelel IEC 62080 PFHd = 1.01E-09 NO relé érintkezőhöz megfelel IEC 62080 SFF > 99% NO relé érintkezőhöz megfelel IEC 62080 HFT = 1 NO relé érintkezőhöz megfelel IEC 61508-2 PFHd = 1.01E-09 NO relé érintkezőhöz megfelel IEC 61508-2 SFF > 99% NO relé érintkezőhöz megfelel IEC 61508-2 Type = B NO relé érintkezőhöz megfelel IEC 61508-2 MTTFd > 30 years NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória DC > 60 % NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória PFHd = 1.01E-09 NO relé érintkezőhöz megfelel ISO 13849-1 4. kategória HFT=0 NO relé érintkezőhöz megfelel IEC 62080 PFHd = 1.01E-09 NO relé érintkezőhöz megfelel IEC 62080 SFF > 60% NO relé érintkezőhöz megfelel IEC 62080 HFT=0 NO relé érintkezőhöz megfelel IEC 61508-2 PFHd = 1.01E-09 NO relé érintkezőhöz megfelel IEC 61508-2 SFF > 60% NO relé érintkezőhöz megfelel IEC 61508-2 Type = B NO relé érintkezőhöz megfelel IEC 61508-2 Elektromos áramkör típusa NC relé kimeneti áramkör csatlakozás típusa Levehető rugós sorkapocs, 0,2...3,3 mm2 tömör vagy rugalmas hüvellyel Levehető rugós sorkapocs, 0,2 mm2 sodrott, érvéghüvellyel ikervezető Levehető rugós sorkapocs, 0.2...15 mm2 tömör vagy rugalmas hüvellyel vezeték Levehető rugós sorkapocs, 2 x 0,25...2 x 0,34 mm2 sodrott, érvéghüvellyel kábelfej nélkül, foglalat nélkül Levehető rugós sorkapocs, 2 x 0.5...2 .5 mm2 sodrott, érvéghüvellyel kábelvéggel vagy anélkül [Us] névleges betáplálási feszültség 48...240 V AC -15...20 % 48...240 V DC - 20...25 % szinkronizációs idő bemenetek között Korlátlan indítás típusa Automatikus/manuális/monitorozott teljesítményigény [W] 2,0 W 48...240 V DC teljesítményigény [VA] 6,0 VA 48...240 V AC 50/60 Hz bemeneti védelem típusa Belső, elektromos safety outputs 4 NO + 1 NC safety inputs 0 bemeneti kompatibilitás NC ármakör megfelel ISO 14443 XC végálláskapcsoló megfelel ISO 14443 Mechanikus érintkező megfelel ISO 14443 NC ármakör megfelel ISO 13851 input terminal Betáplálás [Ie] névleges üzemi áram 5 A AC-1 NO relé érintkezőhöz 3 A AC-15: B300 NO relé érintkezőhöz 5 A DC-1...5 NO relé érintkezőhöz 3 A DC-14 NO relé érintkezőhöz 3 A AC-1 NO relé érintkezőhöz 1 A AC-15: B300 NO relé érintkezőhöz 3 A DC-1...5 NO relé érintkezőhöz 1 A DC-14 NO relé érintkezőhöz control outputs 0 [Ith] egyezményes nyitott szerelési termikus áram 6 A kapcsolt biztosíték méretezés 10 A gG esetén NO relé kimeneti áramkör megfelel IEC 60947-1 minimális kimeneti áram 10 mA esetén relé kimenetek és táp minimális kimeneti feszültség 5 V esetén relé kimenetek és táp válaszidő 60 ms at 48...240 V AC/DC [Ui] névleges szigetelési feszültség 300 V (szennyezési fok 2) megfelel IEC 60947-1 [Uimp] névleges lökő-feszültség állóság 4 kV túlfeszültség kategória II megfelel IEC 60947-1 helyi jelzés LED zöld mellett power jelzés esetén betáp ON LED piros mellett error jelzés esetén hibaállapot (ERR) LED +32 csatornás kijelző mellett state jelzés esetén állapot LED +32 csatornás kijelző mellett start1 jelzés esetén STAT LED +32 csatornás kijelző mellett start2 jelzés esetén STAT Rögzítés 35 mm szimmetrikus DIN sín Mélység 120 mm Magasság 100 mm Szélesség 22,5 mm Nettó súly 0,200 kg Környezeti levegő hőmérséklete a működéshez -25…55 °C szabványok IEC 60947-5-1/1991 IEC 61508-2 emelő alkalmazások IEC 61508-3 emelő alkalmazások IEC 61508-4 emelő alkalmazások IEC 61508-5 emelő alkalmazások IEC 61508-6 emelő alkalmazások IEC 61508-7 emelő alkalmazások IEC 61508-7 emelő alkalmazások ISO 13849-1 4. kategória emelő alkalmazások IEC 62080 emelő alkalmazások Terméktanúsítványok TÜV-NURTL cULus 508 IP védettségi szint IP20 (sorkapcsok) megfelel MSZ EN 60529 IP40 (tokozat) megfelel MSZ EN 60529 IP54 (telepítési hely) megfelel MSZ EN 60529 relatív páratartalom 5…95 % nem kondenzálódó
