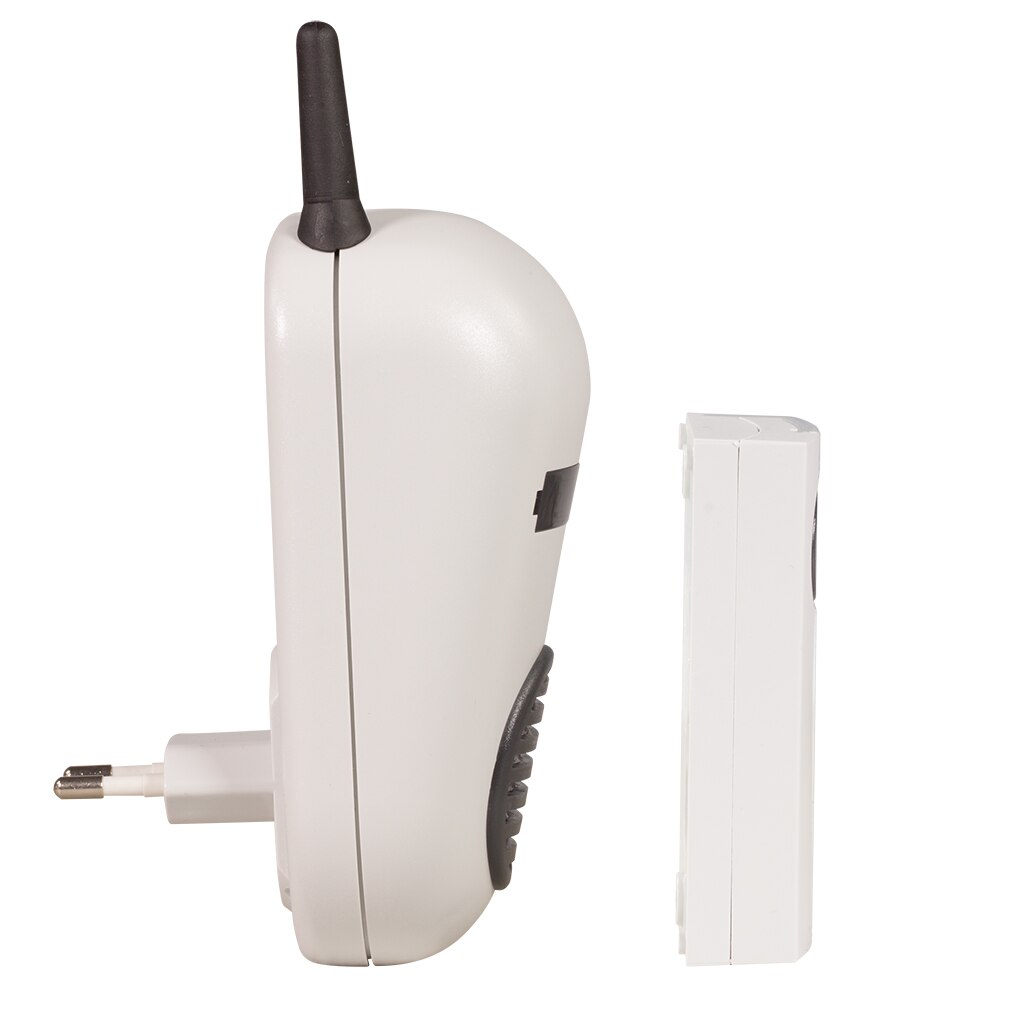

BULIK KONNEKTORBA CSATLAKOZTATHATÓ DALLAMCSENGŐ - ideális bejárati csengőként, recepciós csengőként étteremben, hotelben, vagy belső hívó berendezésként, vagy ápolást igénylő személyek számára, - nem igényli csengőrendszer kiépítését, - a csengő közvetlenül a 230V hálózati feszültségre kapcsolódik, - elemről táplált nyomógomb, - a nyomógomb alkalmas nehéz és változó légköri viszonyok közötti működésre, - rádióhullámú jeladás (433,92 MHz frekvencián), - térerő: 100m* nyílt területen, - egyéni felhasználói kód beállítása lehetséges (16 féle), - hangerőszabályzás, - a jel fogadásának optikai kijelzése (LED dióda), -DING-DING vagy DING-DONG, DING-DONG hangjelzés I. MŰSZAKI ADATOK Készülék: vezeték nélküli csengő Hangerő: kb. 85 dB Kódolás: 16 csatorna Tápfeszültés: 230V~/ 50 Hz Felvett készenléti teljesítmény? 1,8 VA Felvett maximális teljesítmény: 2,8 VA Rádióhullámú jeladás Frekvencia: 433,92 MHz Érintésvédelmi osztály: II Védettség: IP20 Üzemi hőmérséklettartomány: 0 °C- + 35 °C Jeladó: nyomógomb Tápfeszültés: MN21 vagy 23 A típusú 12 V-os elem Jel: rádió Frekvencia: 433,92 MHz Jeladó teljesítménye: < 5 mW Térerő: 100 m* nyílt területen Kódolás: 16 csatorna Jeladás jelzése: optikai (piros LED) Védettség: IP44 Üzemi hőmérséklettartomány: -20 °C - + 35 °C * A megadott működési hatótávolság nyílt terepre, azaz ideális körülményekre érvényes. Amennyiben az adó- és vevőkészülék közé akadály anyagától füügően: fa és gipsz esetén 5-20%, tégla esetén rádiós rendszerek használata nem ajánlott a jelentős hatótávolság csökkenés miatt. A készülék hatótávolságára szintén negatív hatással vannak a magas feszültségű vezetékesk, a föl alatt futó vezetékek, valamint a készülék közelében elhelyezett GSM jeladók. II. Használati utasítás A) A csengő üzembe helyezése 1. Ellenőrizze, hogy a használni kívánt hálózati konnektorban 230V-os feszültség van-e. 2. Helyezze a csenggőt a 230 V-os hálózati konnektoba. 3. Ellenőrizze, hogy világít-e a csengő burkolatában lévő sárga LED. 4. Bármilyen szabadon választott helyen érintse a csengőgombot az alaphoz, és a csengőgombok lenyomásával ellenőrizze a csengő működését. 5. Ha a csengő helyesen működik, az előzőleg kiválasztott helyen rögzítse állandóra a tiplikkel, vagy a kétoldali ragasztószalag segítségével. B) A csengő hangerejének szabályozása 1. Csavarhúzóval enyhén felfeszítve távolítsa el a csengő elülső oldalán lévő hosszúkás takarólapot. A takarólap alatt található a kódkapcsoló és a hangerő-szabályzó Potenciométer. 2. A potenciométer segítségével állítsa be a kívánt hangerőt. 3. Helyezze vissza a csengő takarólapját. C) A kód módósítása 1. Minden csengőben gyárilag azonos kód van beállítva. A csengő önműködő bekapcsolódását elkerülendő (pl. A szomszéd által) javasolt a felhasználó egyedi kódjának beállítása. 2. Vegye ki a csengőt a konnektorból. 3. Csavarhúzóval óvatosan feszítse fel a csengőgomb elején található takarólemezt, és csavarja ki az alatta található két csavart. 4. Szedje szét a burkolatot. 5. Csavarhúzóval enyhén felfeszítve távolítsa el a csengő elülső oldalán lévő hosszúkás takarólapot. A takarólap alatt található a kódkapcsoló és a hangerő-szabályzó potenciométer. 6. Az 1-es, 2-es, 3-as, 4-es választókapcsolók segítségével állítsa be a csengőn, és a nyomógombon ugyanazt a kódot. 7. Helyezze vissza a csengő, és a nyomógoomb takarólapját. 8. Csatlakotassa a csengőt a hálózati konnektorba. 9. A csengő nyomógombjának megnyomásával ellenőrizze a csengő működésének helyességét. 10. Helyezze vissza a csengő burkolatát, csavarja vissza a rögzítő csavarokat, és helyezze vissza a fedelet. D) A csengő hangjának módosítása 1. Csavarhúzóval óvatosan feszítse fel a csengőgomb elején található takarólemezt, és csavarja ki az alatta található két csavart. 2. Szedje szét a burkolatot. 3. Az 5-ös és a 6-os kapcsolók segítségével válassza ki az Önnek megfelelő dallamot. Fontos,hogy az 5-ös és a 6-os kapcsoló ne legyen azonos állásban különben a csengő nem fog működni. 4. A csengő nyomógombjának megnyomásával ellenőrizze a csengő működésének helyességét. 5. Helyezze vissza a csengő burkolatát, csavarja vissza a rögzítő csavarokat és helyezze vissza a fedelet.
