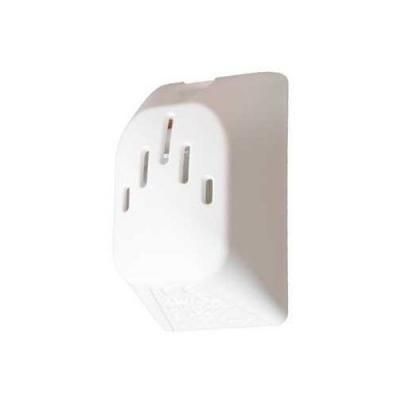

> Buzzer vezetékes csengő 110-230V fehér
Buzzer vezetékes csengő 110-230V fehér
Szín:
fehér
Szélesség:
60 mm
Magasság:
35 mm
Zsinór nélküli:
nem
Forma:
ovális
Névtáblával:
nem
Hosszúság:
40 mm
Anyag:
műanyag
Világítással:
nem
Vonalkód:
5903669070863
Szállítói cikkszám:
DNS/T-255 110-230V/8-12V
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
BUZZER HAGYOMÁNYOS VEZETÉKES CSENGŐ
Jellemzők:
- a csengő csak a 110 V- 230 V AC áramellátással működtethető
- hangerő: 70 dB
- búgó típusú hang
FELSZERELÉSI UTASÍTÁS
1. Ajánlott, hogy a csengő olyan szmély szerelje be, aki rendelkezik a megfelelő képzetséggel és engedéllyel.
2. A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjon, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek.
3. A csengő 110 V- 230 V AC hálózati feszültséggel táplálható. Ellenőrizze, hogy a csengő névleges feszültsége megegyezik-e a hálózatban lévő feszültséggel.
4. A csengő fázisvezetékét a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkel kell védeni.
5. A beszerelést megelőzően vegye le a 110 V- 230 V AC feszültséget a készülékez tápláló vezetékről. Ellenőrizze megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram.
6. A csengő leendő helyén fúrjon két lyukat, függőleges irányban egymástól 43 mm távolságban, majd helyezze bele a tipliket. Csvarja be a rövidebb csavart az alsó tiplibe, úgy hogy lb. 5 mm-re álljon ki.
7. Húzza ki a szigetelő lapot.

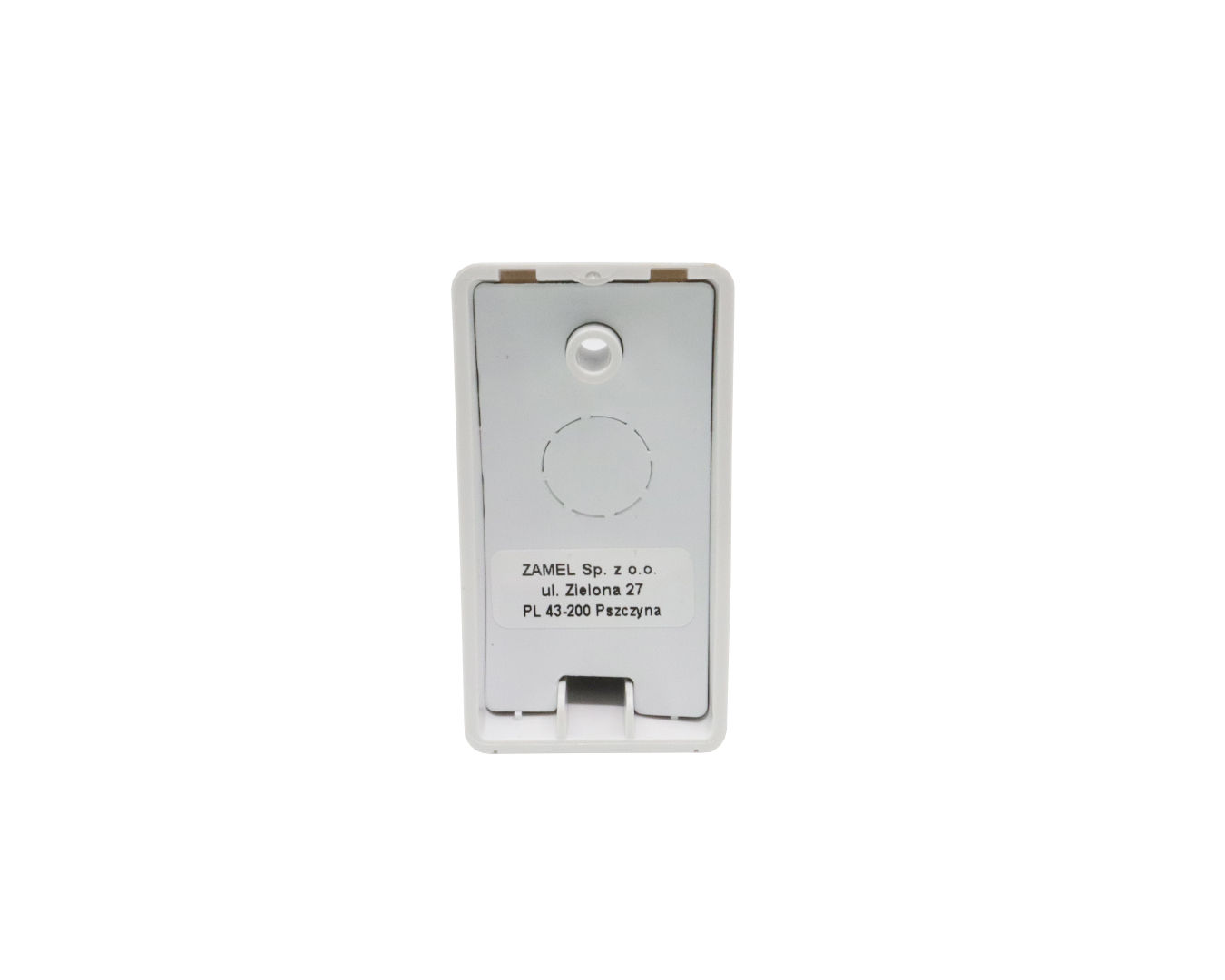

8. Távolítsa el a szigetelést a csengő vezetékeiről 8 mm hosszú szakaszon, és csatlakoztassa a megfelelő terminálokhoz. A kábeleket a csengőhöz a szigetelő lapon keresztül vezetheti át, a kerek biztosítást eltávolítva illetőleg a burkolaton keresztül a felső részben lévő sötétebb felületet kivágva.
9. Erősítse a csengőt a falhoz a felső tiplibe helyezett hosszabb csavarral. A rövidebb csavarnak be kell illeszkednie a burkolat alsó részében lévő, a csengő helyzetét biztosító dorba közé. Ügyelje a csengő aljzatának megfelelő felszerelésére, mindenekelőtt a függőleges elhelyezésre.
10. Csatlakoztassa a csengőt az áramforráshoz.
11. A gomb lenyomásával ellenőrizze a csengő működését.
Letöltések
