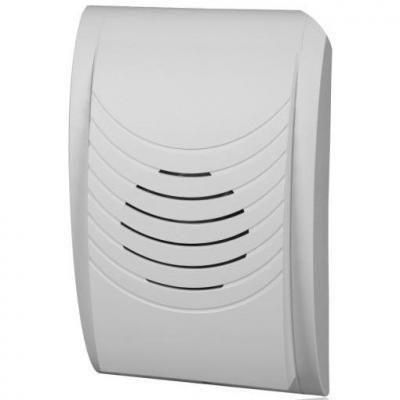

> Compact vezetékes csengő 230V fehér, állítható hangerő
Compact vezetékes csengő 230V fehér, állítható hangerő
Szín:
fehér
Szélesség:
98 mm
Magasság:
43 mm
Zsinór nélküli:
nem
Forma:
négyszögletű
Névtáblával:
nem
Hosszúság:
160 mm
Anyag:
műanyag
Világítással:
nem
Vonalkód:
5903669070849
Szállítói cikkszám:
DNS/T-002/N 230/8V
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
COMPACT VEZETÉKES CSENGŐ
Jellemzők:
-a csengő csak a 230 V AC áramellátással működtethető
- hangerő: 80 dB
- lakkozott acél burkolat(¤ 76mm)
- méretek (mm): 160 x 98 x 43
FELSZERELÉSI UTASÍTÁS
1. Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik a megfelelő képzetséggel és engedéllyel.
2. A telepítéshez 0,5 mm2- 2,5mm2 átmérőjű vezetéket használjon, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek.
3. A csengő 230 V AC hálózati feszültséggel táplálható
4. A csengő fázisvezetékét a rövidzárlattól és túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkel kell védeni.
5. A beszerelést megelőzően vegye le a 230 V AC feszültségét a készüléket tápláló vezetékről. Ellenőrizze megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram.
6. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje.
7. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melynek megfelelnek a csengő alapjában lévő lyukaknak, és helyezzen tipliket a falon lévő lyukba.
8. A csengő burkolatában lévő lyukakon kösse be a vezetéket, majd rögzítse fel a falra a csengő alapját a csavarok segítségével, melynek az előzőleg elhelyezett tiplikne kell csavarni. A telepítésnél figyeljen a csengő alapjának helyes elhelyezése, különösképpen arra, hogy vízszintben legyen.
9. Távolítsa el a vezetékek végéről 10 mm hosszan a szigetelést, és kapcsoljuk őket a megfelelő csatlakozóvégekbe.
10. Tegye fel a csengő burkolatát és kapcsoljuk vissza a 230 V AC hálózati feszültséget.
11. A gomb lenyomásával ellenőrizze a csengő működését.
12. Szükség esetén a csengőfej elforgatásával hangerőszabályozás végezhető. FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségéről.
