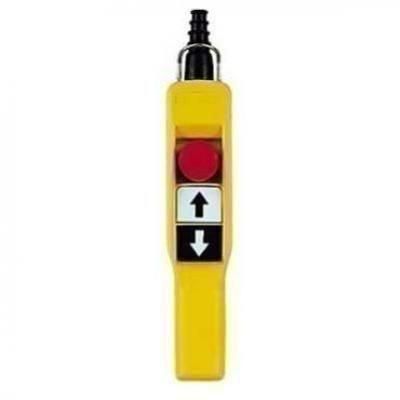

DARUKAPCSOLÓ FEL-LE+VÉSZ 1SEB.

Termékcsalád Harmony XAC Termék vagy komponens típusa Felfüggesztett vezérlő állomás Vezérlőállomás neve XACA pisztolyfogantyú Vezérlőállomás típusa Kettős szigetelésű Szekrény alapanyaga Polipropilén Vezérlés típusa Intuitív Villamos áramkör típusa Vezérlő áramkör Szekrény típusa Használatra kész Vezérlőállomás-alkalmazás Egysebességes emelőmotor vezérlése Vezérlőállomás összetétele 2 nyomógomb + 1 vészleállító gomb Vezérlőgomb típusa Első nyomógomb 1 NO raise, slow Második nyomógomb 1 NO lower, slow Leállító nyomógomb ? 30 mm 1 NC, reteszelés Érintkező blokk neve ZB2BE101 mindegyik irányra ZB2BE102 vészleállításhoz Mechanikus reteszelés Mechanikus reteszeléssel Kiegészítő jellemzők Ellenőrzőállomás színe Sárga Csatlakozás típusa Csavaros szorító kapcsok, connection capacity: 1 x 2,5 mm^(2) kábelvéggel vagy anélkül Csavaros szorító kapcsok, connection capacity: 2 x 1,5 mm^(2) kábelvéggel vagy anélkül Mechanikus tartósság 1000000 ciklus Kábelbemenet Lépcsős nyílású gumipersely 7...15 mm Érintkező kód meghatározás A600 AC-15, Ue = 240 V, Ie = 3 A megfelel IEC 60947-5-1 A. melléklet A600 AC-15, Ue = 600 V, Ie = 1.2 A megfelel IEC 60947-5-1 A. melléklet Q600 DC-13, Ue = 250 V, Ie = 0.27 A megfelel IEC 60947-5-1 A. melléklet Q600 DC-13, Ue = 600 V, Ie = 0.1 A megfelel IEC 60947-5-1 A. melléklet Ithe konvencionális zárt termikus áram 10 A Ui névleges szigetelési feszültség 600 V (degree of pollution: 3) megfelel IEC 60947-1 Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-1 Érintkezők működése Lassan bontó Ellenállás végpontokon keresztül <= 25 mOhm Üzemelési erő 13...15 N Rövidzárlat-védelem 10 A biztosítós védelem by betét fuse típus gG Névleges üzemi teljesítmény W-ben 40 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 120 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 48 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 48 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 65 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 24 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet Végpontok leírása ISO n°1 (13-14)NO Végpontok leírása ISO n°2 (11-12)NC Sorkapocs azonosító (11-12)NC (13-14)NO Termék súlya 0.31 kg Környezet Szabványok EN/IEC 60204-32 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 Termékbizonyítványok CSA UL Védőkezelés TH Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Rezgési ellenállás 15 gn (f = 10...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 100 gn megfelel IEC 60068-2-27 Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 61140 IP védettségi szint IP65 megfelel IEC 60529 IK védelmi fokozat IK08 megfelel EN 50102
