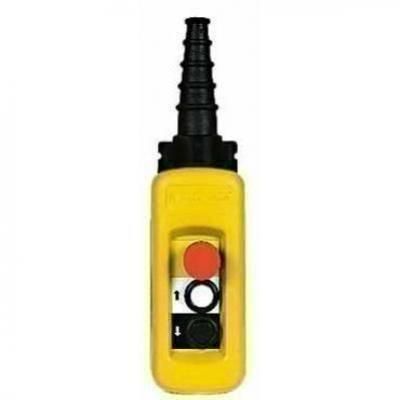

Termékcsalád Harmony XAC Termék vagy komponens típusa Felfüggesztett vezérlő állomás Vezérlőállomás neve XACA Vezérlőállomás típusa Kettős szigetelésű Szekrény alapanyaga Polipropilén Villamos áramkör típusa Vezérlő áramkör Szekrény típusa Használatra kész Vezérlőállomás-alkalmazás Egysebességes emelőmotor vezérlése Vezérlőállomás összetétele 2 nyomógomb + 1 vészleállító gomb Vezérlőgomb típusa Leállító nyomógomb ? 30 mm 1 NC, reteszelés Első nyomógomb 1 NC + 1 NO raise, slow Második nyomógomb 1 NC + 1 NO lower, slow Érintkező blokk neve ZB2BE102 + ZB2BE101 mindegyik irányra ZB2BE102 vészleállításhoz Mechanikus reteszelés Mechanikus reteszeléssel Ellenőrzőállomás színe Sárga Csatlakozás típusa Csavaros szorító kapcsok, connection capacity: 1 x 0,5...1 x 2,5 mm^(2) kábelvég nélkül Csavaros szorító kapcsok, connection capacity: 1 x 0,5...2 x 1,5 mm^(2) kábelvéggel Mechanikus tartósság 1000000 ciklus Kábelbemenet Lépcsős nyílású gumipersely, cable outer diameter: 8...26 mm Érintkező kód meghatározás A600 AC-15, Ue = 240 V, Ie = 3 A megfelel IEC 60947-5-1 A. melléklet A600 AC-15, Ue = 600 V, Ie = 1.2 A megfelel IEC 60947-5-1 A. melléklet Q600 DC-13, Ue = 250 V, Ie = 0.27 A megfelel IEC 60947-5-1 A. melléklet Q600 DC-13, Ue = 600 V, Ie = 0.1 A megfelel IEC 60947-5-1 A. melléklet Ithe konvencionális zárt termikus áram 10 A Ui névleges szigetelési feszültség 600 V (degree of pollution: 3) Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-1 Érintkezők működése Lassan bontó Ellenállás végpontokon keresztül <= 25 mOhm Üzemelési erő 8 N for vészleállítás 13 N for nyomógomb Rövidzárlat-védelem 10 A biztosítós védelem by betét fuse típus gG Névleges üzemi teljesítmény W-ben 40 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m at 120 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 48 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m at 48 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 65 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m at 24 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet Végpontok leírása ISO n°1 (11-12)NC (13-14)NO Végpontok leírása ISO n°2 (11-12)NC Sorkapocs azonosító (11-12)NC (13-14)NO Termék súlya 0.6 kg Szabványok EN/IEC 60204-32 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14 Termékbizonyítványok CCC GOST Védőkezelés TH Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Rezgési ellenállás 15 gn (f = 10...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 100 gn megfelel IEC 60068-2-27 Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 61140 IP védettségi szint IP65 megfelel IEC 60529 IK védelmi fokozat IK08 megfelel EN 50102
