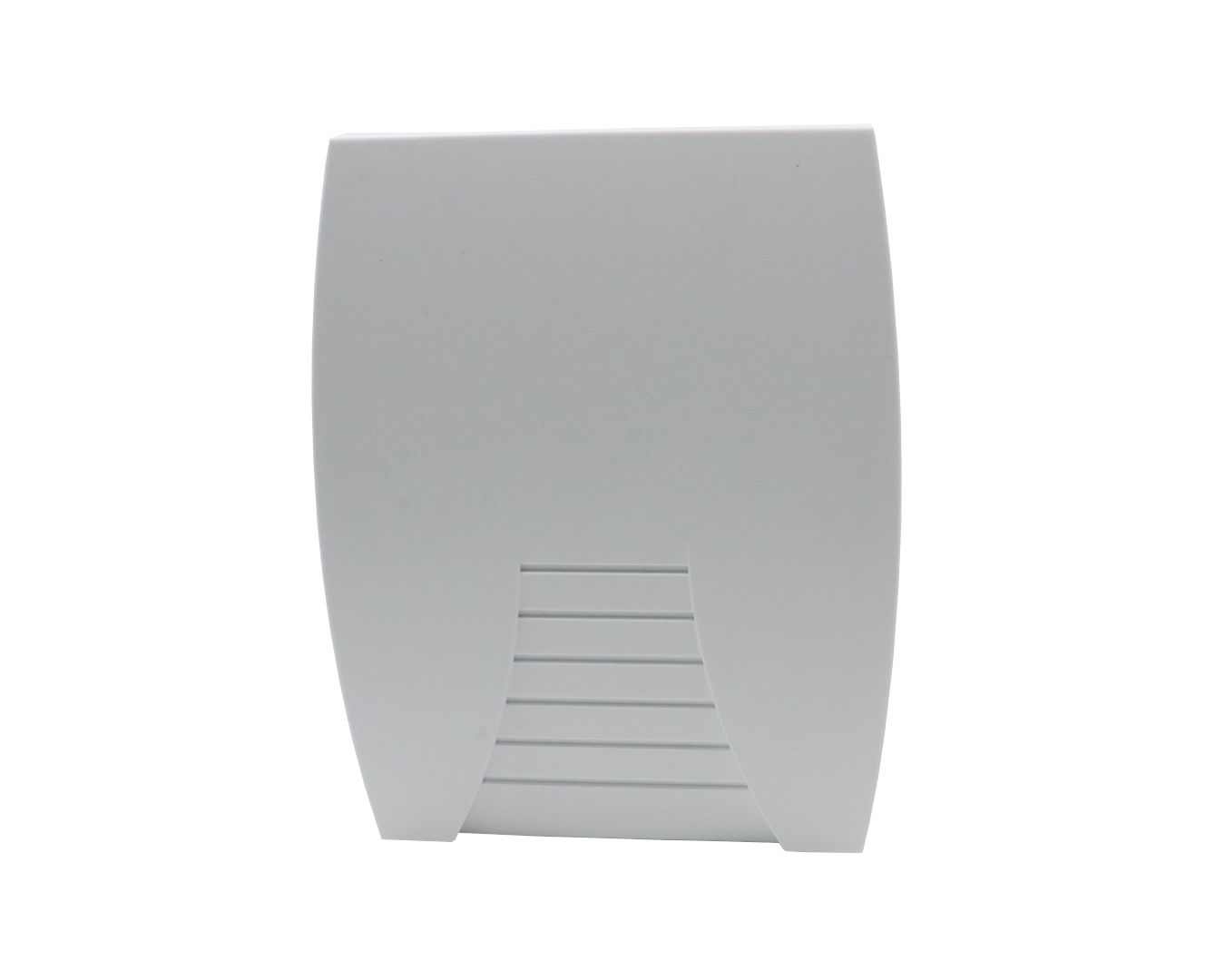

DUO vezetékes csengo 230V

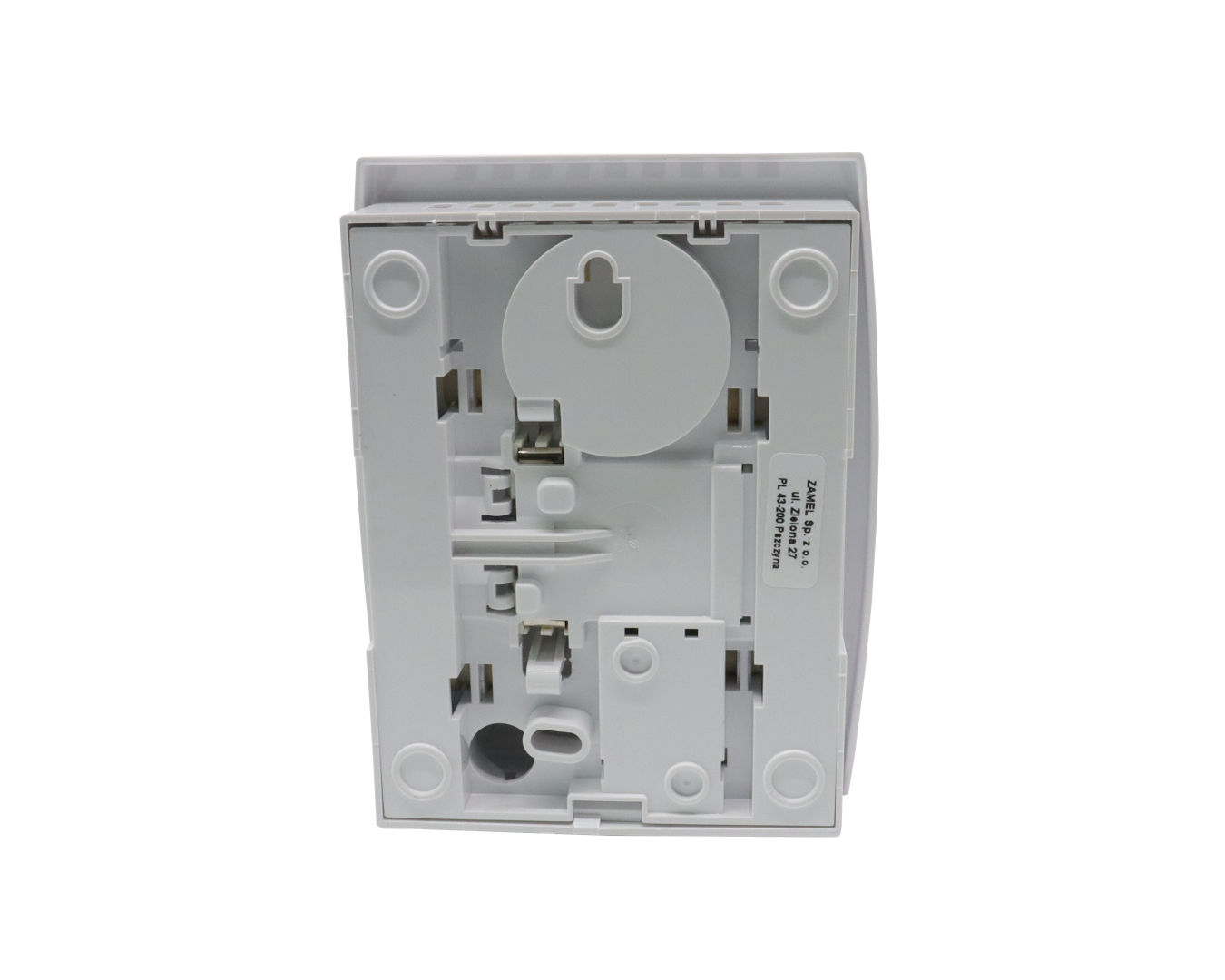

DUO VEZETÉKES CSENGŐ Jellemzők: - hangerő: 82 dB/ ~ 72 dB - hang: két tónusú BIM-BAM, váltva szóló tónus. FIGYELEM: - Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel. - A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek. - A csengőt 230V AC hálózati feszültséggel táplálható. - A csengő fázis vezetékét a rövidzárlattól és a túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni. SZERELÉSI LEÍRÁS: 1. A beszerelést megelőzően vegye le a 230 V AC feszültéset a készüléket tápláló vezetékről. Ellenőrizze a megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram. 2. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje. 3. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak. Ügyeljen a csengő függőleges elhelyezésére (a csengő alján bejelölt irány). 4. Helyezzen tipliket a falon lévő lyukba. 5. Csavarja be a csavart az előzőleg behelyezett tiplibe úgy, hogy kb. 5 mm kiálljon. 6. A csengő burkolatában lévő kerek lyukon kösse be a vezetéket. 7. Helyezze a kiálló felső csavarra a csengő alapját. 8. Rögzítse az alapot az alsó tiplibe tekert csavarral. 9. Távolítsa el a szigetelést a csengő vezetékeinek végeiről: az első párról 10 mm hosszú szakaszon, a második párról 15 mm hosszú szakaszon. 10. Az elektromos csengő telepítése: a szigetelés nélkül (10 mm) vezetékeket kapcsolja 1 és a 2 csatlakozóvégekhez, majd rögzítse a rögzítő csavarok becsavarásával. 11. A elektromos csengő telepítése: Nyomja le az önzáró csatlakozó emelőjét, helyezze be a szigetelés nélküli (15 mm) vezeték végeket 3 és a 4 önzáró vezeték csatlakozó végekbe, majd engedje fel. Óvatos húzogatással ellenőrizze, hogy a vezetéket megfelelően lettek-e rögzítve. Szükség esetén imsételje meg a telepítés lépéseit. 12. Tegye fel a csengő burkolatát. 13. Kapcsolja vissza a 230 V AC hálózati feszültséget. 14. A gomb lenyomásával ellenőrizze a csengő működését. FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
