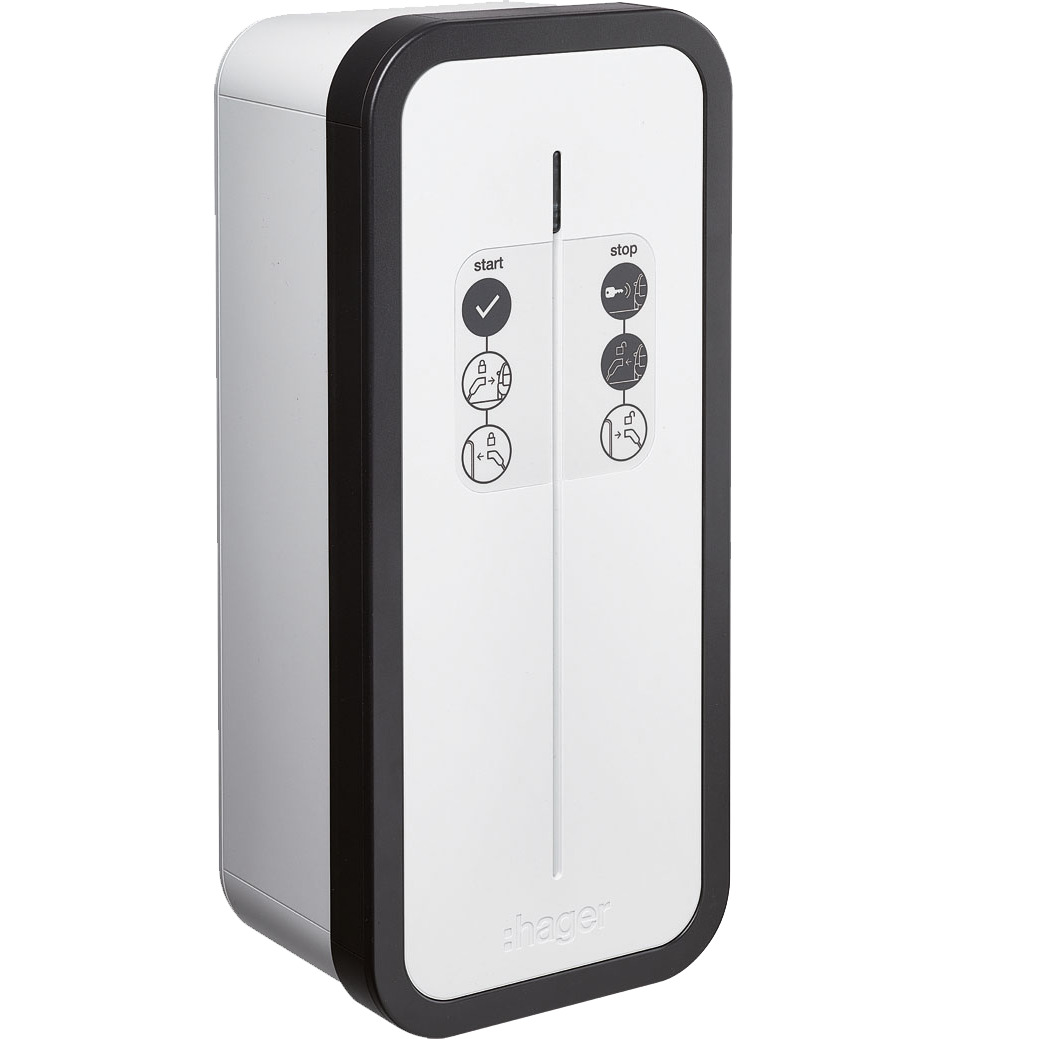

WITTY SMART FALITÖLTŐ 22KW@

- Fali dobozos töltőállomás UV-álló műanyag házzal elektromos vagy plug-in hibrid járművek töltéséhez. - 3. töltési mód az EN 61851 szerint, a töltőállomás tápvezetékén keresztül biztosítva. Töltőállomás Mode 3 aljzattal, típusa 2 32 A (3 fázis). - állandóan telepített töltőállomás beltéri/kültéri használatra - ingyenes használat vagy kulcsos kapcsolón keresztüli hozzáférés engedélyezése lehetséges. Falra szerelt házból, tápkábel bemenetből, kulcsos kapcsolóból, USB interfészből és LED kijelzőből áll - a töltőállomást árammal kell ellátni külön áramkörön keresztül. Több töltőállomás csatlakoztatása ugyanahhoz az áramkörhöz nem megengedett. - Minden töltőállomást A típusú kombinált hibaáram- és kismegszakítóval (RCBO) vagy külön A típusú hibaáram-védőkapcsolóval (RCD) és miniatűr megszakítóval (MCB) kell védeni. B típusú hibaáram-megszakító nem szükséges, mert a 6 mADC hibaáram-érzékelő be van építve. - A töltésvezérlő kiszállításkor üzemkész, de a forgó vezérlővel vagy az USB interfész segítségével további beállítások is elvégezhetők (lásd a telepítési útmutatót). Különféle állványok (pl. XEVA110 vagy XEVA130) állnak rendelkezésre szabadon álló konstrukcióhoz. Műszaki adatok: Töltőteljesítmény: 2,3kW - 22kW Üzemi feszültség: 230V/400V Névleges áram: 10A - 32A (1/3-fázisú) Hálózat típusa : TN-S/TN-CS/TT Túlfeszültség kategória: III Töltési pontok száma Típus2: 1 Fázisok száma: 1/3 Frekvencia: 50/60Hz Védelmi osztály : IP55 Ütésállóság: IK10 Szélesség: 250,5mm Mélység: 173mm (kábeltartóval 238mm) Magasság: 549mm Súly: 6,2kg Szín: világosszürke Működési hőmérséklet: -25 - +50 Celsius fok Tárolási/szállítási hőmérséklet: -35 - +70 Celsius fok Páratartalom: 5-95% (nem kondenzálódó) Működési magasság: Max. 2000m tengerszint felett Vonalvédelem: 6 mA DC maradékáram-védelem integrált Hitelesítés: Kulcsos kapcsolóval (szükség esetén a telepítés során aktiválni kell). Kioldás lehetséges potenciálmentes érintkezőn keresztül (pl. tarifaváltáshoz) Konfiguráció: Nincs szükség konfigurációra, előre beállított 11 kW-ra (opcionálisan forgatható vezérléssel vagy USB interfészen keresztül változtatható) Kommunikáció a járművel: PWM szabványok: IEC 61851-1ISO 1443A/BISO 15693 Megjegyzés: A töltőállomás felszerelése előtt mindig ellenőrizze a meglévő mérőrendszert, hogy megvédje a folyamatos áramok miatti túlterheléstől. Szükség esetén a rendszert fel kell újítani vagy módosítani kell (pl. 16 mm2-es bekötés és az SLS módosítása 35/50 A-re) A VDEARN 4100 alkalmazási szabály előírásait be kell tartani, erről további információ a HagerTip 44-ben található. .A 12 kVA feletti töltőkészülékeket a hálózat üzemeltetőjével előzetesen engedélyeztetni kell, legfeljebb 12 kVA (pl. 11 kW) össz névleges teljesítménnyel, a töltőkészüléket csak a hálózatüzemeltetőnél kell regisztrálni.
