Leírás:

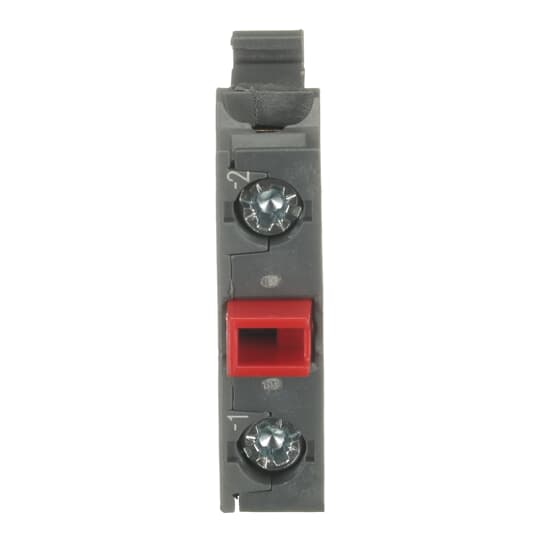

Az MCB-01B érintkezőblokk: - Nem világít - Egyérintkezős blokk - Hátsó rögzítés - Ezüst (Ag) - 0 NO - 1NC - 690 V
Ez az érintkezőblokk az ABB moduláris műanyag termékcsaládjának része, a legsokoldalúbb termékcsalád magas teljesítményével. rugalmasság és piacvezető elektromos minősítések. Teljes megbízhatóságra, hosszabb élettartamra és a legmagasabb mechanikai tartósságra tervezték. Az öntisztító érintkezők megbízható működést biztosítanak karbantartás nélkül, növelve az üzemidőt. A magas fokú védelem garantálja a megbízhatóságot extrém körülmények között is. Az innovatív kialakítás leegyszerűsíti a teljes folyamatot, a kiválasztástól a könnyű és gyors, szerszám nélküli telepítésig. Tökéletes megoldás minden alkalmazáshoz.
Méretek
A termék szélessége:0,01 m
Termék magasság:0,044 m
Termék hossza:0,028 m
A termék súlya:0,04 kg
Műszaki
Szobahőmérséklet:Üzemeltetés -25 ... +70 °C
Tárolás -40 ... +85 °C
Villám:Nem megvilágított
Funkció:Tartó nélkül
Szerelés típusa:Hátsó rögzítés
NC segédérintkezők száma:1
Segédérintkezők száma NO:0
Védettségi fok:Terminálok IP20
Szennyezettségi fok:3
Névleges szigetelési feszültség (U i ):690 V
Impulzusokkal támogatott névleges feszültség (U imp ):6 kV
Névleges frekvencia (f):50/60 Hz
Névleges üzemi feszültség:Maximum 690 V
DC-13 névleges üzemi áram (I e ):(24 V) 5 A
(125 V) 0,55 A
AC-15 névleges üzemi áram (I e ):(230 V AC) 6 A
Energia veszteség:Maximum 2,5 W
Mechanikai tartósság:10 millió
Csatlakozási kapacitás:Rugalmas érvéghüvellyel 1 x 0,75...2,5 mm2
Rugalmas érvéghüvellyel 2 x 0,75...2,5 mm2
Rugalmas szigetelt érvéghüvellyel 1 x 0,75...2,5 mm2
Rugalmas szigetelt érvéghüvellyel 2 x 0,75...2,5 mm2
Rugalmas.7 1 x 0,5 mm2 ... 2,5 mm2
Rugalmas 2 x 0,75 ... 2,5 mm2
Tömör 1 x 0,75...2,5 mm2
Tömör 2 x 0,75...2,5 mm2
Kapcsolat típus:Csavaros bilincs
Terminál típusa:Csavaros csatlakozók
Nyomaték:0,9 Nm
Huzal csupaszítási hossza:8 mm
|
