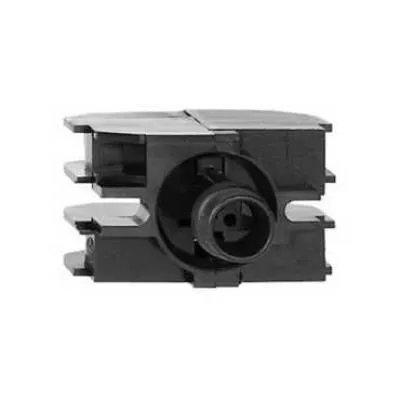

ÉRINTKEZŐ ELEM XACB DARUKAPCS-HOZ

Rugóvisszat. érintk.blokk - 1 NC + 1 NO - előre szerelt, 30 v. 40 mm-es közepek Termékcsalád Harmony XAC Termék vagy komponens típusa Érintkezőtömb Komponens neve XENC Villamos áramkör típusa Vezérlő áramkör Érintkező tömb alkalmazás Egysebességes Érintkező tömb típus Egyszeres Kezelő típusa Húzórugó Termékkompatibilitás XACB XACM Mechanikus reteszelés Mechanikus retesz nélkül Érintkezők típusa és összetétele 1 NC + 1 NO Blokk szerelése Mellső szerelésű Érintkezők működése Lassan bontó Csatlakozás típusa Csavaros szorító kapcsok, connection capacity: 1 x 2,5 mm^(2) kábelvéggel vagy anélkül Csavaros szorító kapcsok, connection capacity: 2 x 1,5 mm^(2) kábelvéggel vagy anélkül Mechanikus tartósság 1000000 ciklus Érintkező kód meghatározás A300 AC-15, Ue = 240 V, Ie = 3 A megfelel IEC 60947-5-1 A. melléklet Q300 DC-13, Ue = 250 V, Ie = 0.27 A megfelel IEC 60947-5-1 A. melléklet Ithe konvencionális zárt termikus áram 10 A Ui névleges szigetelési feszültség 500 V (degree of pollution: 3) megfelel IEC 60947-1 Uimp névleges lökő-feszültség állóság 6 kV megfelel IEC 60947-1 Ellenállás végpontokon keresztül <= 25 mOhm Rövidzárlat-védelem 10 A biztosítós védelem by betét fuse típus gG Névleges üzemi teljesítmény W-ben 42 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 120 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 45 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 48 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet 60 W DC-13 for 1000000 ciklus, operating rate = 60 cikl/m 24 V, load factor = 0.5 (indukciós load) megfelel IEC 60947-5-1 C. melléklet Névleges üzemi teljesítmény VA-ban 140 VA AC-15 for 1000000 ciklus, operating rate = 60 cikl/m 24 V 50/60 Hz, load factor = 0.5 (indukciós load) 385 VA AC-15 for 1000000 ciklus, operating rate = 60 cikl/m 48 V 50/60 Hz, load factor = 0.5 (indukciós load) 455 VA AC-15 for 1000000 ciklus, operating rate = 60 cikl/m 230 V 50/60 Hz, load factor = 0.5 (indukciós load) 525 VA AC-15 for 1000000 ciklus, operating rate = 60 cikl/m 127 V 50/60 Hz, load factor = 0.5 (indukciós load) Végpontok leírása ISO n°1 (11-12)NC (23-24)NO Sorkapocs azonosító (11-12)NC (13-14)NO Termék súlya 0.02 kg Szabványok EN 60947-5-1 IEC 60947-5-1 CSA C22.2 No 14 Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Rezgési ellenállás 15 gn (f = 10...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 100 gn megfelel IEC 60068-2-27
