| Osztály: | Áramfigyelő relé |

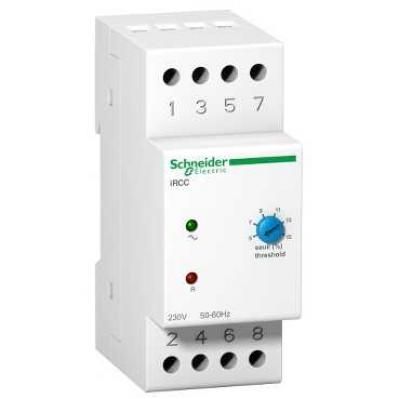

| Gyártói megnevezés | ACTI9 iRCI áramfigyelő relé, 2P, 8A, Uc 230VAC |
| Gyártói cikkszám | A9E21181 |
| Vonalkód | 3606480377501 |
| Márka | SCHNEIDER |
| Cikkszám | S9A9E21181 |
| Konfigurátor | |
|
Leírás: le névleges üzemi áram 8 A AC 250 V cos Phi = 1
Helyi jelzés Zöld LED a bekapcsolt állapothoz
Vörös LED hibajelzéshez
Jelentések a megadott küszöbérték elérésekor
Beállítás típusa Measurement range by selected by wiring
Overcurrent by switch
Undercurrent by switch
Kikapcsolási küszöb 10...100 %
Analóg bemeneti tartomány 0,15...1,5 A AC
0,15...1,5 A DC
1...10 A AC
1...10 A DC
Hiszterézis 5...50 %
Időkésleltetési terjedelem 0.1...10 s
Pontossági hiba +/- 10 %
Us névleges betáplálási feszültség 230 V AC 50/60 Hz
Teljesítmény fogyasztás VA-ben 3 VA
Szerelési mód Rögzített
Szerelőtartó 35 mm szimmetrikus DIN sín
9 mm furattávolság 4
Szín Fehér
Csatlakozás típusa Tunnel type terminals rigid
|
|
| Szélesség: | 36 mm |
| Magasság: | 88.1 mm |
| Mélység: | 67 mm |
| Áram fajtája: | AC |
| Árammérési tartomány: | 0.15-10 A |
| Feszültségmérési tartomány: | --- |
| Tápfeszültség feszültségfajtája: | AC mm |
| Külső áramellátás szükséges: | nem |
| Levehető szorítókkal: | nem |
| 1-fázisú-ablak lehetséges: | igen |
| 3-fázisú-ablak lehetséges: | nem |
| 1-fázisú-túl kis áramerősség lehetséges: | igen |
| 3-fázisú-túl kis áramerősség lehetséges: | nem |
| 1-fázisú- túláram lehetséges: | igen |
| 3-fázisú- túláram lehetséges: | nem |
| Egyenfeszültség-túl kis áramerősség funkciót tartalmaz: | igen |
| Egyenfeszültség-túláram funkciót tartalmaz: | igen |
| Funkció egyenáram-ablak: | igen |
| Elektromos csatlakozó típusa: | csavaros |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | 230-230 V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | 230-230 V |
| Névleges tekercsfeszültség DC-nél: | --- V |
| Üzemi feszültség feszültségfajtája: | AC |
| Névleges kapcsolóáram: | 8 mm |
| Tápfeszültség AC 50 Hz-nél: | 230-230 |
| Tápfeszültség AC 60 Hz-nél: | 230-230 |
| Tápfeszültség DC-nél: | --- |
| Max. megengedett indításkésleltetési idő: | 10 s |
| Min. beállítható indításkésleltetési idő: | 0.1 s |
| Max. megengedett ejtéskésleltetési idő: | 0.1 s |
| Min. beállítható ejtéskésleltetési idő: | 0.1 s |
| Küszöbérték áramerősség 1: | --- |
| Küszöbérték áramerősség 2: | --- |
| Üzemi feszültség AC 50 Hz-nél: | 250-250 |
| Üzemi feszültség AC 60 Hz-nél: | 250-250 |
| Üzemi feszültség DC-nél: | --- |
| Működtetés feszültségtípusa: | AC |
| Váltóérintkezők száma: | 1 |
