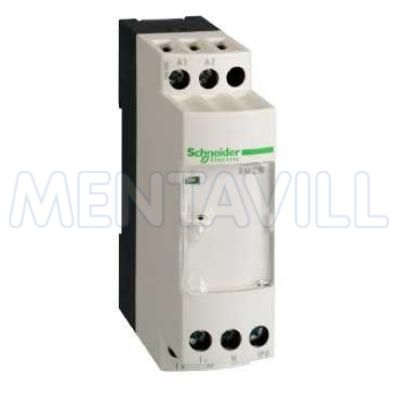

Termékcsalád Zelio Analog Termék vagy komponens típusa Feszültség/áram átalakító Analóg bemenet típusa Áram 4...20 mA Feszültség 0...10 V DC Analóg kimeneti típusa Áram 4...20 mA <= 500 Ohm kábelezéssel Feszültség 0...10 V >= 100 kOhm kábelezéssel Kiegészítő jellemzők Védelem típusa Túlfeszültség-védelem a kimeneten (+/- 30 V) Kimeneten felcserélt pólusok elleni védelem Rövidzárvédelem a kimeneten Analóg kimeneti feszültség < 0 V when nincs bemenet bekötve vagy vezetékszakadás Analóg kimeneti áram < 0.004 A when nincs bemenet bekötve vagy vezetékszakadás Us névleges betáplálási feszültség 24 V DC +/- 20 %, nem szigetelt Áramfogyasztás <= 40 mA for feszültség kimenet <= 60 mA for áramkimenet Helyi jelzés LED zöld (energia BEKAPCSOLVA) Mérési hiba +/- 1% a méréshatárra 20 °C +/- 10% a méréshatárra 20 °C (10 V/m elektromágneses interferencia) Ismétlési pontosság +/- 0,2% a méréshatárra 20 °C +/- 0,6% a méréshatárra 60 °C Hőmérsékleti együttható 200 ppm/°C Befogásos csatlakozás kapacitása 1 x 2,5 mm^(2) 2 x 1,5 mm^(2) Megszorítási nyomaték 0.6...1.1 N.m Jelölés CE Átmeneti ellenállás 0.5 kV for 1,2/50 µs megfelel IEC 61000-4-5 Ui névleges szigetelési feszültség 2 kV Rögzítési mód Csavarokkal, szerelőlemez Rápattintható, 35 mm szimmetrikus DIN sín Termék súlya 0.12 kg Környezet Szabványok IEC 60584-1 IEC 60947-1 Termékbizonyítványok CSA GL UL IP védettségi szint IP20 sorkapocs IP50 ház Tűzellenállási képesség 850 °C megfelel IEC 60695-2-1 850 °C megfelel UL Ütésállóság 50 gn for 11 ms megfelel IEC 60068-2-27 Rezgési ellenállás 5 gn (f = 10...100 Hz) megfelel IEC 60068-2-6 Ellenállás elektrosztatikus kisüléssel szemben 6 kV (érintkezésben) megfelel IEC 61000-4-2 3. szint 8 kV (levegőben) megfelel IEC 61000-4-2 3. szint Ellenállás gyors tranziensekkel szemben 1 kV bemenet-kimenet alkalmával megfelel IEC 61000-4-4 2 kV tápellátáson megfelel IEC 61000-4-4 Sugárzott/vezetett zavar CISPR11 CISPR22, 1 csoport – B osztály Környezeti levegő hőmérséklet tárolásra -40...85 °C Környező üzemi levegő hőmérséklet 0...50 °C (egymás melletti szerelés) 0...60 °C (2 cm-es köz) Szennyezési fok 2 megfelel IEC 60664-1
