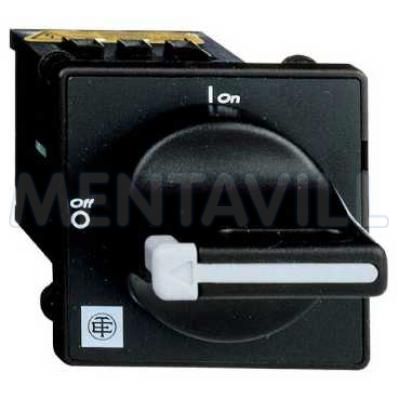

FŐ ÉS SZAKASZOLÓKAPCSOLÓ 20A 3P

Termékcsalád TeSys VARIO Készülék rövid megnevezése Fő szakaszolókapcsoló Termék vagy komponens típusa Forgó kapcsolós bontás Teljesítmény szint Szabvány Pólusok megnevezése 3P Hálózat típusa AC Forgatófogantyú szerelési stílus Közvetlenül Fogantyú színe Fekete Fogantyú homloklap színe Fekete Ith konvencionális termikus szabad levegő áram 20 A Alkalmasság leválasztásra Igen Kiegészítő jellemzők Készlet tartalma Fekete fogantyú VN20 kapcsolótest Forgatófogantyús lakat Up to 3 padlocks Szerelési támogatás Ajtó for forgókar Szimmetrikus sín for test Ue névleges üzemi feszültség 690 V AC 50/60 Hz Uimp névleges lökő-feszültség állóság 6 kV Ithe konvencionális zárt termikus áram 16 A le névleges üzemi áram 10 A 110 V L/R = 1 ms DC-1 2 10 A 250 V L/R = 1 ms DC-1 3 11 A 400 V AC-23A 11 A 415 V AC-23A 14 A 220 V L/R = 1 ms DC-1 3 14 A 230 V AC-23A 14 A 240 V AC-23A 14 A 60 V L/R = 1 ms DC-2 1 14 A 60 V L/R = 1 ms DC-3 1 14 A 60 V L/R = 1 ms DC-4 1 14 A 60 V L/R = 1 ms DC-5 1 2 A 110 V L/R = 1 ms DC-1 1 2 A 110 V L/R = 1 ms DC-2 1 2 A 110 V L/R = 1 ms DC-3 1 2 A 110 V L/R = 1 ms DC-4 1 2 A 110 V L/R = 1 ms DC-5 1 2 A 220 V L/R = 1 ms DC-1 1 2 A 220 V L/R = 1 ms DC-2 3 2 A 220 V L/R = 1 ms DC-3 3 2 A 220 V L/R = 1 ms DC-4 3 2 A 220 V L/R = 1 ms DC-5 3 20 A 110 V L/R = 1 ms DC-1 3 20 A 110 V L/R = 1 ms DC-2 3 20 A 110 V L/R = 1 ms DC-3 3 20 A 110 V L/R = 1 ms DC-4 3 20 A 110 V L/R = 1 ms DC-5 3 20 A 230...690 V AC-21A 20 A 230...690 V AC-22A 20 A 24 V L/R = 1 ms DC-1 1 20 A 24 V L/R = 1 ms DC-1 2 20 A 24 V L/R = 1 ms DC-1 3 20 A 24 V L/R = 1 ms DC-2 1 20 A 24 V L/R = 1 ms DC-2 2 20 A 24 V L/R = 1 ms DC-2 3 20 A 24 V L/R = 1 ms DC-3 1 20 A 24 V L/R = 1 ms DC-3 2 20 A 24 V L/R = 1 ms DC-3 3 20 A 24 V L/R = 1 ms DC-4 1 20 A 24 V L/R = 1 ms DC-4 2 20 A 24 V L/R = 1 ms DC-4 3 20 A 24 V L/R = 1 ms DC-5 1 20 A 24 V L/R = 1 ms DC-5 2 20 A 24 V L/R = 1 ms DC-5 3 20 A 48 V L/R = 1 ms DC-1 1 20 A 48 V L/R = 1 ms DC-1 2 20 A 48 V L/R = 1 ms DC-1 3 20 A 48 V L/R = 1 ms DC-2 1 20 A 48 V L/R = 1 ms DC-2 2 20 A 48 V L/R = 1 ms DC-2 3 20 A 48 V L/R = 1 ms DC-3 1 20 A 48 V L/R = 1 ms DC-3 2 20 A 48 V L/R = 1 ms DC-3 3 20 A 48 V L/R = 1 ms DC-4 1 20 A 48 V L/R = 1 ms DC-4 2 20 A 48 V L/R = 1 ms DC-4 3 20 A 48 V L/R = 1 ms DC-5 1 20 A 48 V L/R = 1 ms DC-5 2 20 A 48 V L/R = 1 ms DC-5 3 20 A 60 V L/R = 1 ms DC-1 1 20 A 60 V L/R = 1 ms DC-1 2 20 A 60 V L/R = 1 ms DC-1 3 20 A 60 V L/R = 1 ms DC-2 2 20 A 60 V L/R = 1 ms DC-2 3 20 A 60 V L/R = 1 ms DC-3 2 20 A 60 V L/R = 1 ms DC-3 3 20 A 60 V L/R = 1 ms DC-4 2 20 A 60 V L/R = 1 ms DC-4 3 20 A 60 V L/R = 1 ms DC-5 2 20 A 60 V L/R = 1 ms DC-5 3 4 A 110 V L/R = 1 ms DC-2 2 4 A 110 V L/R = 1 ms DC-3 2 4 A 110 V L/R = 1 ms DC-4 2 4 A 110 V L/R = 1 ms DC-5 2 4 A 250 V L/R = 1 ms DC-1 2 8 A 220 V L/R = 1 ms DC-1 2 1.5 A 220 V L/R = 1 ms DC-2 2 1.5 A 220 V L/R = 1 ms DC-3 2 1.5 A 220 V L/R = 1 ms DC-4 2 1.5 A 220 V L/R = 1 ms DC-5 2 11.9 A 500 V AC-23A 12.3 A 690 V AC-23A 2.4 A 250 V L/R = 1 ms DC-2 3 2.4 A 250 V L/R = 1 ms DC-3 3 2.4 A 250 V L/R = 1 ms DC-4 3 2.4 A 250 V L/R = 1 ms DC-5 3 0.4 A 250 V L/R = 1 ms DC-2 1 0.4 A 250 V L/R = 1 ms DC-3 1 0.4 A 250 V L/R = 1 ms DC-4 1 0.4 A 250 V L/R = 1 ms DC-5 1 0.5 A 220 V L/R = 1 ms DC-2 1 0.5 A 220 V L/R = 1 ms DC-3 1 0.5 A 220 V L/R = 1 ms DC-4 1 0.5 A 220 V L/R = 1 ms DC-5 1 0.6 A 250 V L/R = 1 ms DC-2 2 0.6 A 250 V L/R = 1 ms DC-3 2 0.6 A 250 V L/R = 1 ms DC-4 2 0.6 A 250 V L/R = 1 ms DC-5 2 0.7 A 250 V L/R = 1 ms DC-1 1 Névleges üzemi teljesítmény W-ben 11 W 690 V AC-23A 3 W 230...240 V AC-3 4 W 230 V AC-23A 4 W 240 V AC-23A 4 W 400...415 V AC-3 5.5 W 400 V AC-23A 5.5 W 415 V AC-23A 5.5 W 500 V AC-3 5.5 W 690 V AC-3 7.5 W 500 V AC-23A Szakaszos üzemi osztály 30 Bekapcsolási teljesítmény 200 A 400 V (AC-21A 200 A 400 V (AC-22A 200 A 400 V (AC-23A icm névleges rövidzárlat bekapcsolási teljesítmény 0.5 kA 400 V csúcsáram esetén Icw névleges rövidzárlati kiállási áram 140 kA 400 V during 1 s Névleges feltételes rövidzárlati áram 6 kA 400 V - associated fuse 20 A aM 6 kA 400 V - associated fuse 20 A gG Megszakítási kapacitás 200 kA 400 V AC-21A 200 kA 400 V AC-22A 200 kA 400 V AC-23A Mechanikus tartósság 50000 ciklus Elektromos élettartam 30000 cycles on DC-1...5 50000 cycles on AC-21 Csatlakozás típusa Power circuit : screw terminals cable 4 mm^(2) - cable stiffness: flexible - with cable end Power circuit : screw terminals cable 4 mm^(2) - cable stiffness: solid - Megszorítási nyomaték Power circuit : 0.7 N.m - on screw terminals gondoskodás lakatról Zárható Jelölés 0 - 1 Alapméretek 60 x 60 mm Magasság 60 mm Szélesség 60 mm Termék súlya 0.177 kg Környezet Szabványok IEC 60947-3 Termékbizonyítványok CCC CSA GL UL Védőkezelés TC IP védettségi szint IP20 védőborítással megfelel IEC 60529 IP65 Ütésállóság 15 gn megfelel IEC 60068-2-27 Rezgési ellenállás 1 gn megfelel IEC 60068-2-6 Üzemi környezeti levegő hőmérséklet -20...50 °C Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1
