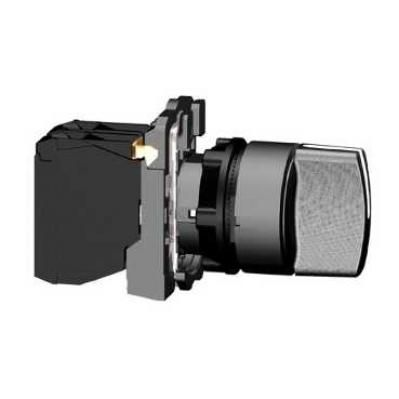

Termékcsalád Harmony XB5 Termék vagy komponens típusa Komplett választókapcsoló Készülék rövid megnevezése XB5 Perem anyaga Műanyag Szerelési átmérő 22 mm Eladás oszthatatlan mennyiségenként 1 Jelzőegység fej Kerek Kezelő típusa Húzórugó jobbról balra Kezelőprofil Fekete szabványos fogantyú Kezelő helyzet információ 2 90°-os állás Érintkezők típusa és összetétele 1 NO Érintkezők működése Lassan bontó Csatlakozás típusa Csavaros szorító kapcsok: <= 2 x 1,5 mm^(2) kábelvéggel megfelel EN/IEC 60947-1 Csavaros szorító kapcsok: >= 1 x 0,22 mm^(2) kábelvég nélkül megfelel EN/IEC 60947-1 Magasság 42 mm Szélesség 30 mm Mélység 70 mm Végpontok leírása ISO n°1 (13-14)NO Termék súlya 0,046 kg Ellenállás nagy nyomású mosóval szemben 7000000 Pa at 55 °C,distance: 0,1 m Érintkezők alkalmazhatósága Szabványos érintkezők Pozitív nyitás Nincs positive opening Üzemi nyomaték 0.14 N.m (NO változó elektromos állapot) Mechanikus tartósság 1000000 ciklus Megszorítási nyomaték 0.8...1.2 N.m megfelel EN 60947-1 Csavarfej alakja Kereszt head compatible with 1. sz. Philips screwdriver Kereszt head compatible with 1. sz. pozidriv screwdriver Kivágásokkal head compatible with ? 4 mm-es lemez screwdriver Kivágásokkal head compatible with ? 5.5 mm-es lemez screwdriver Érintkezők anyaga Ezüst ötvözet (Ag/Ni) Rövidzárlat-védelem 10 A biztosítóbetét típus gG megfelel EN/IEC 60947-5-1 Ith konvencionális termikus szabad levegő áram 10 A megfelel EN/IEC 60947-5-1 Ui névleges szigetelési feszültség 600 V (degree of pollution: 3) megfelel EN 60947-1 Uimp névleges lökő-feszültség állóság 6 kV megfelel EN 60947-1 le névleges üzemi áram 1.2 A 600 V AC-15 A600 EN/IEC 60947-5-1 0.27 A 250 V DC-13 Q600 EN/IEC 60947-5-1 0.1 A 600 V DC-13 Q600 EN/IEC 60947-5-1 3 A 240 V AC-15 A600 EN/IEC 60947-5-1 0.55 A 125 V DC-13 Q600 EN/IEC 60947-5-1 6 A 120 V AC-15 A600 EN/IEC 60947-5-1 Elektromos élettartam 1000000 ciklus, AC-15, 2 A 230 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus, AC-15, 3 A 120 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus, AC-15, 4 A 24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus, DC-13, 0.2 A 110 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék 1000000 ciklus, DC-13, 0.5 A 24 V, operating rate: 3600 cikl/h, load factor: 0.5 megfelel EN/IEC 60947-5-1 C függelék Elektromos megbízhatóság IEC 60947-5-4 ? < 10exp(-6) at 5 V, 1 mA in clean environment conforming to EN/IEC 60947-5-4 ? < 10exp(-8) at 17 V, 5 mA in clean environment conforming to EN/IEC 60947-5-4 Védőkezelés TH Környezeti levegő hőmérséklet tárolásra -40...70 °C Üzemi környezeti levegő hőmérséklet -25...70 °C Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 60536 IP védettségi szint IP69 K megfelel IEC 60529 NEMA védettségi szint NEMA 13 NEMA 4X IK védelmi fokozat IK06 megfelel IEC 50102 Szabványok EN/IEC 60947-1 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C 4520 UL 508 CSA C22.2 No 14 Termékbizonyítványok BV CSA DNV GL LROS (Lloyds register of shipping) RINA UL Rezgési ellenállás 5 gn (f = 2...500 Hz) megfelel IEC 60068-2-6 Ütésállóság 30 gn (duration = 18 ms) for half sine wave acceleration conforming to IEC 60068-2-27 50 gn (duration = 11 ms) for half sine wave acceleration conforming to IEC 60068-2-27
