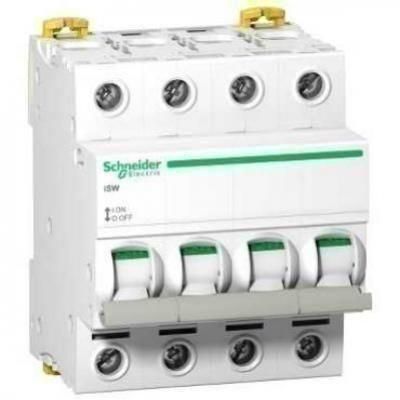

> Főkapcsoló (MOD) 4P 63A ISW
Főkapcsoló (MOD) 4P 63A ISW
Feszültség fajtája:
AC
Kapcsolási funkció:
kikapcsoló
Jelzőlámpával:
nem
Beépítési mélység:
75.5 mm
Névleges áram:
63 A
Névleges feszültség:
240 V
Pólusszám:
4
Rövidzárlatállóság (lcw):
1.26 kA
Névleges kapcsolási képesség:
5 kA
Modulszélesség:
4
Felirat/jelzés:
egyéb
Lencse színe:
fehér
Legkisebb bemérési feszültség:
415 V
Kényszerszétválasztás (DIN VDE 0113 szerint):
igen
Védettség:
IP20
Záróérintkezők száma:
4
Terhelés alatti leválasztás a DIN VDE 0113 szerint:
igen A
Vonalkód:
3606480531118
Szállítói cikkszám:
A9S65463
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Termék vagy komponens típusa Szakaszolókapcsoló
Készülék rövid megnevezése ISW
Kapcsoló alkalmazás Isolation
Control
Pólusok megnevezése 4P
Felhasználási kategória AC-22A
Alkalmasság leválasztásra Igen
le névleges üzemi áram 63 A 415 V AC 50/60 Hz
Ue névleges üzemi feszültség 240 V AC 50/60 Hz
48 V DC
Icm névleges rövidzárlat bekapcsolási teljesítmény 4.2 kA switch-disconnector alone
Icw névleges rövidzárlati kiállási áram 1260 A
Ui névleges szigetelési feszültség 500 V AC 50/60 Hz
Uimp névleges lökő-feszültség állóság 6 kV
Vezérlés típusa Rúd
Helyi jelzés BE/KI jelzés
Érintkező helyzetjelző Igen
Szerelési mód Rögzített
Szerelőtartó DIN sín
Fésűs gyüjtősín elosztóblokk kompatibilitás Felső vagy alsó: igen
9 mm furattávolság 8
Magasság 82 mm
Szélesség 72 mm
Mélység 75.5 mm
Szín Fehér
Mechanikus tartósság 20000 ciklus
Elektromos élettartam 15000 ciklus
Csatlakozás típusa Alagút típusú csatlakozók: (felső vagy alsó) 1 kábel <= 50 mm^(2) merev nincs kábel végzodés
Alagút típusú csatlakozók: (felső vagy alsó) 1 kábel <= 35 mm^(2) flexibilis nincs kábel végzodés
Alagút típusú csatlakozók: (felső vagy alsó) 1 kábel <= 35 mm^(2) flexibilis van kábel végzodés
Vezeték csupaszítási hossz 9 mm
Megszorítási nyomaték 3.5 N.m
Szabványok EN 60947-3
IEC 60947-3
IP védettségi szint IP20
Szennyezési fok 3
Trópusállóság 2
Relatív páratartalom 95 % 55 °C
Üzemi környezeti levegő hőmérséklet -25...60 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
