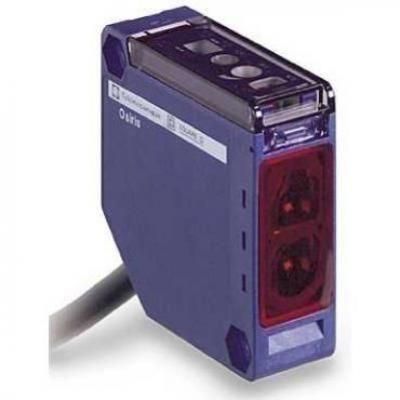

Osztály: | Egyutas fénysorompó |
Gyártói cikkszám | XUK0ARCTL2 |
Vonalkód | 3389110160420 |
Márka | SCHNEIDER |
Cikkszám | S9XUK0ARCTL2 |
Leírás: Termékcsalád OsiSense XU
Sorozatnév General purpose multimode
Elektromos érzékelő típusa Fotoelektronikus érzékelő
Érzékelő neve XUK
Érzékelő kivitelezése Kompakt 50 x 50
Detektálási rendszer Multimode
Anyag Műanyag
Kimeneti jel típusa Diszkrét
Betápláló áramkör típusa AC/DC
Kábelezési technika 5-vezetékes
Diszkrét kimeneti funkció 1 záró vagy 1 bontó programozható
Villamos csatlakozás Kábel
Kábelhossz 2 m
Termékspecifikus alkalmazás -
Kibocsátás Infravörös diffundál
Infravörös szórási háttér elnyomás
Infravörös átmenő sugárnyaláb
Vörös polarizált reflex
Névleges érzékelési távolság 0.28 m szórási háttér elnyomás
0.8 m diffundál
4 m polarizált reflex need reflector XUZC50
30 m átmenő sugárnyaláb need a transmitter XUK0ARCTL2T
Szekrény alapanyaga PBT
Lencse anyaga PMMA
Maximális érzékelési távolság 35 m átmenő sugárnyaláb
0.28 m szórási háttér elnyomás
1.2 m diffundál
5.7 m polarizált reflex
Kimenet típusa Relé
Bővíthető kimenet Nélkül, <= 50 mA with túlterhelés + rövidzárlat elleni védelem
Drótszigetelési anyag PvR
LED állapota 1 LED (zöld) for tápfeszültség
1 LED (vörös) for instabilitás
1 LED (sárga) for kimeneti állapot
Us névleges betáplálási feszültség 24...240 V AC
24...240 V DC
Betáplálási feszültség korlátok 20...264 V AC
20...264 V DC
Kapcsolási kapacitás mA-ban 3 A (cos I • = 1 0,5 millió ciklusra mp-kénti 1 üzemi ciklus mellett 250 V-on)
Kapcsolási frekvencia <= 20 Hz
Feszültségledobás <= 1.5 V (zárt állapot)
Teljesítményigény W-ben 3 W AC/DC
Időkésleltetés tartománya 0...10 s monostabil, meghúzáskésleltetés vagy siettetés (programozható)
Késés első fel < 300 ms
Késés válasz < 25 ms
Késés felépülés < 25 ms
Beszabályozás Öntanító
Elektromos élettartam 500000 ciklus, cos ? = 1, 60 cikl/m at 250 V
Mélység 50 mm
Magasság 50 mm
Szélesség 18 mm
Termék súlya 0.175 kg
Termékbizonyítványok CE
CSA
UL
Üzemi környezeti levegő hőmérséklet -25...55 °C
Környezeti levegő hőmérséklet tárolásra -40...70 °C
Rezgési ellenállás 7 gn, amplitude = +/- 1,5 mm (f = 10...55 Hz) megfelel IEC 60068-2-6
Ütésállóság 30 gn (duration = 11 ms) megfelel IEC 60068-2-27
IP védettségi szint IP65 kettős szigetelés megfelel IEC 60529
|
Feszültség fajtája: | AC/DC |
Max. kimeneti áram: | 3000 mA |
Ház anyaga: | műanyag |
Biztonsági funkciókhoz alkalmas: | nem |
Környezeti hőmérséklet: | -25-55 °C |
Időfunkcióval: | nem |
Kapcsolási frekvencia: | 20 Hz |
Érintkezéssel terhelt, jelzővel ellátott kimenetek száma: | 1 |
Illesztőfelület típusa a biztonságos kommunikáció számára: | egyéb |
Elektromos csatlakozó típusa: | kábel sugárirányú |
Kapcsolókimenet típusa: | relékapcsolat |
Kapcsolóelem típusa: | programozható/konfigurálható |
Névleges tekercsfeszültség AC (50 Hz)-nél: | 24-240 V |
Névleges tekercsfeszültség AC (60 Hz)-nél: | 24-240 V |
Névleges tekercsfeszültség DC-nél: | 24-240 V |
Felszerelés védelmi osztály: | védelmi osztály 0 |
Beállítási folyamat: | Teach-In |
Robbanásvédelmi kategória gázra: | nincs |
Robbanásvédelmi kategória porra: | nincs |
Házforma/háztípus: | Quader |
Lézervédelmi osztály: | egyéb |
Fényfajta: | infravörös fény |
Egyutas rendszer szállításának összessége: | vevő |
Utánkapcsolt eszközök figyelésének funkciójával: | nem |
Újraindítás-zárral: | nem |
Reakcióidő: | 25 ms |
Biztonsági típus IEC 616496-1-nek megfelelően: | 1 |
Kiesés előrejelzése: | nem |
Optikai felület anyaga: | műanyag |
Kábelköpeny anyaga: | egyéb |
Védettség: | IP65 |
Analóg kimenet 0 V ... 10 V: | nem |
Analóg kimenet 0 mA ... 20 mA: | nem |
Analóg kimenet -10 V ... +10 V: | nem |
Analóg kimenet 4 mA ... 20 mA: | nem |
Szenzor szélessége: | 18 mm |
Szenzor magassága: | 50 mm |
Kommunikációs illesztőhellyel, analóg: | nem |
Kommunikációs illesztőhellyel, AS-Interface: | nem |
Kommunikációs illesztőhellyel, CANOpen: | nem |
Kommunikációs illesztőhellyel, DeviceNet: | nem |
Kommunikációs illesztőhellyel, Ethernet: | nem |
Kommunikációs illesztőhellyel, INTERBUS: | nem |
Kommunikációs illesztőhellyel, PROFIBUS: | nem |
Kommunikációs illesztőhellyel, RS-232: | nem |
Kommunikációs illesztőhellyel, RS-422: | nem |
Kommunikációs illesztőhellyel, RS-485: | nem |
Kommunikációs illesztőhellyel, SSD: | nem |
Kommunikációs illesztőhellyel, SSI: | nem |
Szenzor hossza: | 50 mm |
Max. kapcsolási távolság: | 35000 mm |
Reflektor a szállítási terjedelemben: | nem |
Egyéb analóg kimenettel: | nem |
Nyomófunkció: | sötétre kapcsoló |
Névleges kapcsolási távolság: | 30000 mm |
