| Osztály: | Optikai közelítéskapcsoló |
| Gyártói cikkszám | XUB4APANL2 |
| Vonalkód | 3389110153262 |
| Márka | SCHNEIDER |
| Cikkszám | S9XUB4APANL2 |

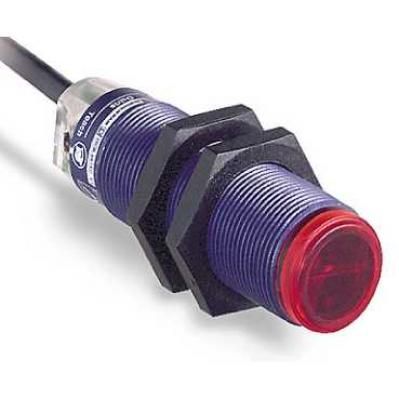

| Megnevezés teljes név | FOTOÉRZÉKELŐ M18 PNP NO 0,1mÉRZ.TÁV. 2m LÁBELLEL |
|
Leírás: Érzékelő kivitelezése Hengeres M18
Detektálási rendszer Diffundál
Anyag Műanyag
Látványtípus vonala Axiális
Kimeneti jel típusa Diszkrét
Betápláló áramkör típusa DC
Kábelezési technika 3-vezetékes
Diszkrét kimenet típusa PNP
Diszkrét kimeneti funkció 1 NO
Villamos csatlakozás Kábel
Kábelhossz 2 m
Termékspecifikus alkalmazás -
Kibocsátás Infravörös diffundál
Névleges érzékelési távolság 0.1 m diffuse
Szekrény alapanyaga PBT
Lencse anyaga PMMA
Maximális érzékelési távolság 0.15 m diffundál
Kimenet típusa Félvezető
Bővíthető kimenet Nélkül
Drótszigetelési anyag PvR
LED állapota 1 LED (sárga) for kimeneti állapot
[US] hálózati feszültség arányok 12...24 V DC with reverz polaritás elleni védelem
Betáplálási feszültség korlátok 10...36 V DC
Kapcsolási kapacitás mA-ban <= 100 mA (túlterhelés + rövidzárlat elleni védelem)
Kapcsolási frekvencia <= 500 Hz
Feszültségledobás 1.5 V (zárt állapot)
Áramfogyasztás 35 mA (töltésmentes)
Késés első fel < 15 ms
Késés válasz < 1 ms
Késés felépülés < 1 ms
Beszabályozás Érzékenység állítása nélkül
Átmérő 18 mm
Hosszúság 46 mm
|
|
| Feszültség fajtája: | AC/DC |
| Max. kimeneti áram: | 100 mA |
| Ház anyaga: | műanyag |
| Biztonsági funkciókhoz alkalmas: | nem |
| Környezeti hőmérséklet: | -25-55 °C |
| Időfunkcióval: | nem |
| Kapcsolási frekvencia: | 500 Hz |
| Jelzővel ellátott félvezető kimenetek száma: | 1 |
| Biztonságos félvezető-kimenetek száma: | 1 |
| Illesztőfelület típusa a biztonságos kommunikáció számára: | egyéb |
| Elektromos csatlakozó típusa: | kábel sugárirányú |
| Kapcsolókimenet típusa: | PNP/PNP |
| Kapcsolóelem típusa: | záró (NO) |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | --- V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | --- V |
| Névleges tekercsfeszültség DC-nél: | 12-24 V |
| Felszerelés védelmi osztály: | védelmi osztály 0 |
| Beállítási folyamat: | egyéb |
| Robbanásvédelmi kategória gázra: | nincs |
| Robbanásvédelmi kategória porra: | nincs |
| Házforma/háztípus: | henger, csavarmenet |
| Lézervédelmi osztály: | nincs |
| Fényfajta: | infravörös fény |
| Max. kimeneti áram a biztonságos kimeneten: | 100 mA |
| Min. reflektortávolság: | 0.3 mm |
| Utánkapcsolt eszközök figyelésének funkciójával: | nem |
| Újraindítás-zárral: | nem |
| Reakcióidő: | 1 ms |
| Védőmező hatótávolsága: | 3 m |
| Biztonsági típus IEC 616496-1-nek megfelelően: | 1 |
| Kiesés előrejelzése: | nem |
| Optikai felület anyaga: | műanyag |
| Kábelköpeny anyaga: | egyéb |
| Védettség: | IP65 |
| Analóg kimenet 0 V ... 10 V: | nem |
| Analóg kimenet 0 mA ... 20 mA: | nem |
| Analóg kimenet -10 V ... +10 V: | nem |
| Analóg kimenet 4 mA ... 20 mA: | nem |
| Szenzor átmérője: | 18 mm |
| Kommunikációs illesztőhellyel, analóg: | nem |
| Kommunikációs illesztőhellyel, AS-Interface: | nem |
| Kommunikációs illesztőhellyel, CANOpen: | nem |
| Kommunikációs illesztőhellyel, DeviceNet: | nem |
| Kommunikációs illesztőhellyel, Ethernet: | nem |
| Kommunikációs illesztőhellyel, INTERBUS: | nem |
| Kommunikációs illesztőhellyel, PROFIBUS: | nem |
| Kommunikációs illesztőhellyel, RS-232: | nem |
| Kommunikációs illesztőhellyel, RS-422: | nem |
| Kommunikációs illesztőhellyel, RS-485: | nem |
| Kommunikációs illesztőhellyel, SSD: | nem |
| Kommunikációs illesztőhellyel, SSI: | nem |
| Szenzor hossza: | 46 mm |
| Max. kapcsolási távolság: | 150 mm |
| Reflektor a szállítási terjedelemben: | nem |
| Egyéb analóg kimenettel: | nem |
| Nyomófunkció: | sötétre kapcsoló |
| Kapcsolótávolság: | 100 mm |
