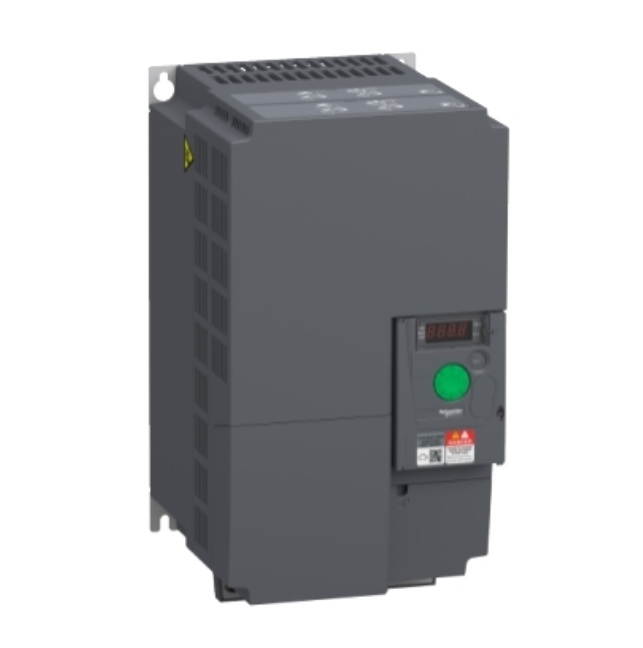

Frekvenciaváltó ATV310, 15 kW, 20 hp, 380...460 V, 3 fázis, szűrővel Az Easy Altivar 310 frekvenciaváltó háromfázisú aszinkron motorokhoz fejlesztettük ki. IP20-as védelemmel rendelkezik. HD 11kW vagy ND 15kW teljesítményig és névleges feszültsége 380 V - 460 V AC. Kompakt mérete, robusztus kialakítása, a könnyű a plug and play telepítése és az integrált funkcióinak köszönhetően különösen alkalmas ipari gépekhez és bizonyos fogyasztói gépekhez. A nagy fényerejű, 4 számjegyű LED-kijelzőnek köszönhetően a legfontosabb paraméterek könnyen olvashatók. Az alulterhelés és a túlterhelés felismerése védi a berendezést. Tömege: 3,7kgMéretei: 150mm széles, 232mm magas, 171mm mély. Ez a meghajtó a leggyakoribb alkalmazásokhoz megfelelő funkciókat tartalmaz, beleértve a textilgépeket, a szerszámgépeket, a fafeldolgozó gépeket, az anyagmozgató, csomagoló és nyomdaipari gépeket. Termékválaszték Easy Altivar 310 Termék vagy alkatrész típusa VAV szabályozó Termék specifikus alkalmazás Egyszerű gép összeszerelés Hőnyelővel Készülék rövid neve ATV310 fázisok hálózatszáma Három fázis [Us] névleges betáplálási feszültség 380...480 V -15...20 % motorteljesítmény kW 15 kW esetén nagy igénybevétel 18,5 kW esetén normál igénybevétel motorteljesítmény LE 20 LE esetén nagy igénybevétel 25 LE esetén normál igénybevétel zajszint 50 dB EMC szűrő Integrált hűtés típusa Integrált ventilátor Kommunikációs port protokoll Modbus 32-bites bővítmények csatlakozó típusa RJ45 (a mellső panelen) esetén Modbus 32-bites bővítmények fizikai interfész 2-vezetékes RS 486 esetén Modbus 32-bites bővítmények átviteli keret RTU esetén Modbus 32-bites bővítmények átviteli ráta 4800 bit/s 9600 bit/s 19200 bit/s 38400 bit/s címek száma 1…247 esetén Modbus 32-bites bővítmények kommunikációs szolgáltatás Olvasási rögzítés-feljegyzések (03) 29 szó Egyes regisztert ír (06) 29 szó Többes regisztert (16) ír 27 szó Több feljegyzés olvasása/írása (23) 4/4 szó Olvasóeszköz azonosít (43) fázis áram 46,5 A -3 V (nagy igénybevétel) 46,6 A -3 V (normál igénybevétel) 38,5 A -460 V (nagy igénybevétel) 38,8 A -460 V (normál igénybevétel) látszólagos teljesítmény 30,7 kVA -460 V (nagy igénybevétel) 31,2 kVA -460 V (normál igénybevétel) kutatóvonal lsc 22 kA ( nagy igénybevétel ) 5 kA ( normál igénybevétel ) folyamatos kimeneti áram 33 A nagy igénybevétel 36 A normál igénybevétel maximális átmeneti áram 49,5 A ideig 60 s (nagy igénybevétel) 39,6 A ideig 60 s (normál igénybevétel) teljesítményveszteség W-ben 416,0 W, at In (nagy igénybevétel) 451,7 W, at In (normál igénybevétel) frekvenciaváltó kimeneti frekvencia 0,5…400 Hz névleges kapcsolási frekvencia 4 kHz kapcsolási frekvencia 2...12 kHz állítható sebességtartomány 1…20 esetén aszinkron motor átmeneti túlnyomaték 170…200 % motor névleges nyomatéka a hajtáslánc teljesítménye és motor típusa függvényében fékezési nyomaték Up to 150 % of nominal motor torque fékező ellenállással folyamatosan Legfeljebb a névleges motornyomaték 70%-ig fékezőegység nélkül aszinkron motor vezérlőprofil Feszültség/frekvencia arány, (V/f) Feszültség/frekvencia arány - energiamegtakarítás, kvadratikus U/f Sensorless vector control (SVC) motorcsúszás-kompenzáció Állítható kimeneti feszültség 380...460 V három fázis villamos csatlakozás Sorkapocs, szorító kapacitás: 16...50 mm2, AWG 4...AWG 3 (L1, L2, L3, PA/+, PB, U, V, W) meghúzási nyomaték 2,2…2,4 N.m szigetelés Villamos az energia és vezérlés között ??? tápellátás Belső táp referencia potenciométer számára (2,2 – 10 kOhm): 5 V (4,75…5,25 V)DC elkülönítetlen, <10 mA mellett túlterhelés és rövidzárlat elleni védelem Belső a rendszerbuszon keresztül: 24 V (20,4…28,8 V)DC elkülönítetlen, <100 mA mellett túlterhelés és rövidzárlat elleni védelem analóg bemenetek száma 1 analóg bemenet típusa Konfigurálható áram AI1 0...20 mA 250 Ohm Konfigurálható feszültség AI1 0...10 V 30 kOhm Konfigurálható feszültség AI1 0...5 V 30 kOhm diszkrét bemenet száma 4 diszkrét bemenet típusa Programozható LI1...LI4 24 V 18...30 V diszkrét bemeneti logika Negatív logika (nyelő), > 16 V (állapot 0), < 10 V (állapot 1)3.5 kOhm Pozitív logika (forrás), 0...< 5 V (állapot 0), > 11 V (állapot 1) mintavételi időtartam 10 ms esetén analóg bemenet 20 ms, tűréshatár +/- 1 % esetén logika bemenet linaeritási hiba +/- maximális érték 0,3 %-a esetén analóg bemenet analóg kimenetek szám 1 analóg kimeneti típusa AO1 szoftverrel konfigurálható feszültség: 0...10 V AC 0...10 V 0…0,02 A, impedancia: 470 Ohm, felbontás 8 bit AO1 szoftverrel konfigurálható áram: 0...20 mA, impedancia: 800 Ohm, felbontás 8 bit diszkrét kimeneti szám 2 diszkrét kimenet típusa Logika kimenet LO+, LO- Védett relékimenet R1A, R1B, R1C 1 kapcsolási ciklus minimális kapcsolóáram 5 mA -24 V DC esetén logika relé maximális kapcsolási áram 2 A -250 V AC mellett indukciós terhelés cos phi = 0,4 L/R = 7 ms esetén logika relé 2 A -320...460 V DC mellett indukciós terhelés cos phi = 0,4 L/R = 7 ms esetén logika relé 3 A -250 V AC mellett rezisztív terhelés cos phi = 1 L/R = 0 ms esetén logika relé 4 A -320...460 V DC mellett rezisztív terhelés cos phi = 1 L/R = 0 ms esetén logika relé gyorsítási és lassítási rámpák Linear from 0...999.9 s S U fékezés megállásig By DC injection, <30 s védelem típusa Tápvonali fáziskiesés Alacsony tápfeszültségű vonal Túláram a kimeneti fázisok és a föld között Túlmelegedés elleni védelem Rövidzár-védelem Felcserélt pólusú bemenőjelek megakadályozása Hővédelem termikus túlterhelés relével frekvencia felbontás Analóg bemenet: 10 bit-es A/D átalakító Dolly: 0,1 Hz időállandó 20 ms +/- 1 % reflex kimenethez működési helyzet Függőleges +/- 10 fok Magasság 330 mm Szélesség 180 mm Mélység 191 mm Nettó súly 6,7 kg betáplálási frekvencia 50/60 Hz +/- 5 V Termék rendeltetési helye Aszinkron motorok ektromágneses kompatibilitás EMC védelem - test level: 4B szint conforming to IEC61000-4-4 1-es szint Gyors villamos tranziens/impulzus védettség teszt - test level: 3A szint conforming to IEC 61000-4-2 3. szint Villamos tranziensek elleni védettség - test level: 3A szint conforming to IEC 61000-4-6 3-as szint Gyors tranziens elleni védelem teszt - test level: 3A szint conforming to IEC 61000-4-3 3. szint Feszültség/áramimpulzus conforming to IEC 61000-4-12 Túlfeszültség ellen védett 1,2/50-8/20 - test level: 3A szint conforming to IEC 61000-4-5 3. szint Szabványok IEC 61800-7-201 (CiA 402) Terméktanúsítványok CE EAC KCC IP védettségi szint IP20 nincs kondenzáció vagy csöpögő víz IP50 felső and alsó rész szennyezettségi fok 2 megfelel IEC 61800-7-201 (CiA 402) környezeti jellemző Porszennyezéssel szembeni ellenállás 3S3 osztály megfelel IEC 60721-3-3 Vegyi szennyezéssel szembeni ellenállás 3C3 osztály megfelel IEC 60721-3-3 ütésállóság 15 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek relatív páratartalom 5…95 % kondenzáció nélkül megfelel IEC 60068-2-30 5…95 % olvadóbiztosító betét nélkül megfelel IEC 60068-2-30 Környezeti levegő hőmérséklete a tároláshoz -25…70 °C A környezeti levegő hőmérséklete a működéshez -10…55 °C ajtó nélkül 55…60 °C a meghajtó tetejéről eltávolított védőfedél 2,2% áramcsökkenés fokonként üzemi magasság <= 1000 m nélkül
