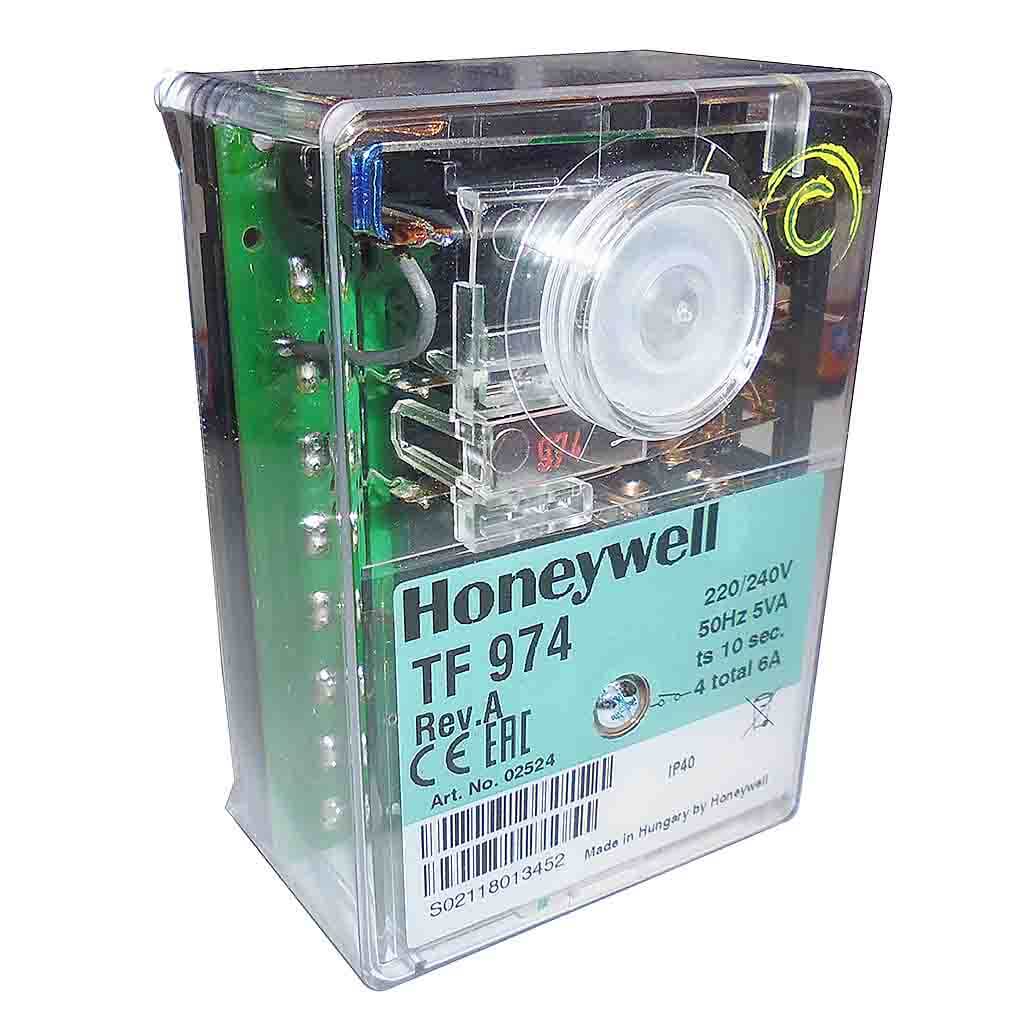

HONEYWELLTF-974 olaj-gáz.automatika 02524U

1- vagy 2-fokozatú olajégőkhöz 30 kg/h-ig áteresztőképesség és szakaszos működés a vagy olaj előmelegítés nélkül Lángérzékelés: - MZ 770 S fotóellenállás - Infravörös villogás érzékelő IRD 1010 - UV lángérzékelő UVD 970 BEVEZETÉS A TF 974 vagy TF 976 olajégő biztonsági vezérlődobozok az alkalmas olajégetőkhöz, amelyek esetleg olajjal vannak felszerelve előmelegítő 30 kg/h teljesítményig. A vezérlődobozok EN 230 szerint jóváhagyva és tanúsítva. A vezérlőegységben lévő speciális érintkező rövidre zárja a A tüzelőanyag-fűtő hőkapcsolója, amint az égő van működik, és van lángjelzés. Ezért inter- az égő működésének megszakadása a csökkenő olaj miatt a hőmérséklet megakadályozható (pl. nagy olajáramlás esetén). Ha a vezérlődoboz reteszelési módba lép, az olaj előmelegítő áramellátás is megszakad. TF 974 1 fokozatú működés utógyújtási idő kb. 20 mp. kisfeszültségű védelem az EN 230 szerint SZERKEZETI JELLEMZŐK A vezérlődoboz áramkörét lángálló, átlátszó ház. Tartalmazza a termomechanikus, hőmérséklet kompozit, lángellenőrző és visszaállító áramkörök. A reteszelésből való kézi visszaállítást egy nyomógomb biztosítja beépített reteszelő jelzőlámpa. Központi rögzítőcsavar rögzíti a vezérlődobozt a vezeték alapjához. A huzalozási alap és vezérlődoboz pozitív dugaszolható elrendezéssel rendelkezik, így között nem lehet helytelen kapcsolatot létrehozni két rész. A kábelbemeneti pontok széles választéka biztosítja a legnagyobb rugalmasságot elektromos vezetékekhez. MŰSZAKI ADATOK Üzemi feszültség 220 / 240 V (-15... +10%) 50 Hz (40-60 Hz) Biztosíték névleges 10 A gyors, 6 A lassú Áramfelvétel kb. 5 VA Max. jelenlegi értékelés kimeneti terminál kifejezés. 2 0,5 A, cos ? 0,4 termikus 3 1,5 A, cos ? 0,2 termikus 4 4 A, cos ? 0,4 termikus 5 0,5 A, cos ? 0,4 termikus 6 4 A, cos ? 0,4 termikus 8 0,1 A, cos ? 0,4 összesen 5 A, cos ? 0,4 Előtisztítási idő kb. 12 mp. Előgyújtási idő kb. 12 mp. Utógyújtási idő kb. 20 mp. TF 974 2-4 mp. TF 976 Késleltetési idő az olajszelephez V 2 kb. 20 mp. TF 976 Kizárási biztonsági idő 10 mp. Visszaállítási idő a zárolástól kb. 60 mp. Lángérzékelő MZ 770 S oldalról és végről történő megtekintéshez Fényérzékenység > 6 Lux Érzékelő üzemi árama min. 30 µA IRD 1010 oldalról vagy végről történő megtekintéshez UVD 970 végpontos megtekintés Súly a bekötési alappal együtt 0,25 kg Beépítési helyzet tetszőleges Védettség IP40 Ajánlott környezet működési hőmérséklete vezérlő és lángérzékelő 0° C... +60° C EN 230 szerint jóváhagyva
