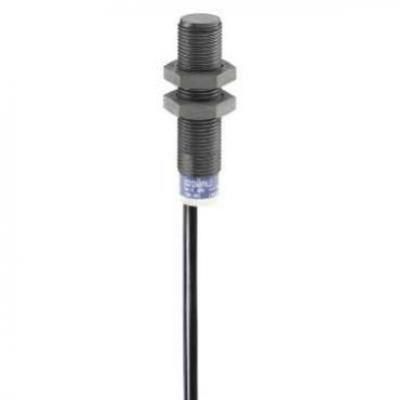

Termékcsalád OsiSense XS Sorozatnév Általános célú Érzékelő típusa Induktív közelítésérzékelő Termékspecifikus alkalmazás - Érzékelő neve XS5 Érzékelő kivitelezése Hengeres M12 Jelzési méret 35 mm Test típusa Rögzített Süllyesztett szerelési lehetőség érzékelése ??? Süllyeszthető Anyag Fém Kimeneti jel típusa Diszkrét Kábelezési technika 3-vezetékes Névleges érzékelési távolság 2 mm Diszkrét kimeneti funkció 1 NO Kimeneti áramkör típusa DC Diszkrét kimenet típusa NPN Villamos csatlakozás Kábel Kábelhossz 2 m Us névleges betáplálási feszültség 12...24 V DC with reverz polaritás elleni védelem Kapcsolási kapacitás mA-ban <= 200 mA DC with overload and short-circuit protection IP védettségi szint IP68 kettős szigetelés megfelel IEC 60529 IP69 K megfelel DIN 40050 ISO menet M12 x 1 Detektálási arc Érzékelési távolság Előlap anyaga PPS Szekrény alapanyaga Nikkelbevonatú sárgaréz Üzemi zóna 0...1.6 mm Differenciális terjedés 1...15% (Sr érték) Kábelösszetétel 3 x 0,34 mm^(2) Drótszigetelési anyag PvR LED állapota 1 LED (sárga) for kimeneti állapot Betáplálási feszültség korlátok 10...36 V DC Kapcsolási frekvencia <= 5000 Hz Feszültségledobás <= 2 V, zárva state Áramfogyasztás <= 10 mA (töltésmentes) Késés első fel <= 10 ms Késés válasz <= 0.1 ms Késés felépülés <= 0.1 ms Jelölés CE Menetes hossza 25 mm Magasság 12 mm Hosszúság 35 mm Termék súlya 0.075 kg Termékbizonyítványok CSA UL Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C Rezgési ellenállás 25 gn, amplitude: +/- 2 mm (f = 10...55 Hz) megfelel IEC 60068-2-6 Ütésállóság 50 gn (duration = 11 ms) megfelel IEC 60068-2-27
