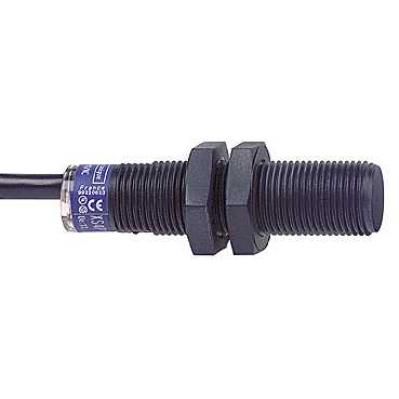

| Osztály: | Induktív közelítéskapcsoló |
| Gyártói cikkszám | XS4P12MB230 |
| Vonalkód | 3389110919172 |
| Márka | SCHNEIDER |
| Cikkszám | S9XS4P12MB23 |
|
Leírás: Termékcsalád OsiSense XS
Sorozatnév Általános célú
Érzékelő típusa Induktív közelítésérzékelő
Termékspecifikus alkalmazás -
Érzékelő neve XS4
Érzékelő kivitelezése Hengeres M12
Jelzési méret 52 mm
Test típusa Rögzített
Süllyesztett szerelési lehetőség érzékelése ??? Süllyesztve nem felszerelhető
Anyag Műanyag
Kimeneti jel típusa Diszkrét
Kábelezési technika 2-vezetékes
Névleges érzékelési távolság 4 mm
Diszkrét kimeneti funkció 1 NC
Kimeneti áramkör típusa AC/DC
Villamos csatlakozás Kábel
Kábelhossz 2 m
Us névleges betáplálási feszültség 24...240 V
24...240 V AC/DC, 50/60 Hz
Kapcsolási kapacitás mA-ban 5...200 mA AC/DC
IP védettségi szint IP68 kettős szigetelés megfelel IEC 60529
ISO menet M12 x 1
Detektálási arc Érzékelési távolság
Előlap anyaga PPS
Szekrény alapanyaga PPS
Üzemi zóna 0...3.2 mm
Differenciális terjedés 1...15% (Sr érték)
Kábelösszetétel 2 x 0,34 mm^(2)
Drótszigetelési anyag PvR
LED állapota 1 LED (sárga) for kimeneti állapot
Betáplálási feszültség korlátok 20...264 V AC/DC
Maradványáram <= 0.6 mA (nyitott állapot)
Kapcsolási frekvencia <= 25 Hz (AC)
<= 3000 Hz (DC)
Feszültségledobás <= 5.5 V (zárva
Késés első fel <= 40 ms
Késés válasz <= 0.2 ms
Késés felépülés <= 0.2 ms
Jelölés CE
Menetes hossza 42 mm
Magasság 12 mm
Hosszúság 52 mm
Termék súlya 0,065 kg
Termékbizonyítványok CCC
UL
Üzemi környezeti levegő hőmérséklet -25...70 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
Rezgési ellenállás 25 gn, amplitude: +/- 2 mm (f = 10...55 Hz) megfelel IEC 60068-2-6
Ütésállóság 50 gn (duration = 11 ms) megfelel IEC 60068-2-27
|
|
| Feszültség fajtája: | AC/DC |
| Kaszkádosítható: | nem |
| Ház anyaga: | műanyag |
| Biztonsági funkciókhoz alkalmas: | nem |
| Házbevonat: | egyéb |
| Kapcsolási frekvencia: | 3000 Hz |
| Kapcsolási távolság: | 4 mm |
| Illesztőfelület típusa a biztonságos kommunikáció számára: | egyéb |
| Elektromos csatlakozó típusa: | kábel sugárirányú |
| Kapcsolókimenet típusa: | 2-vezetékes |
| Kapcsolóelem típusa: | nyitó |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | 24-240 V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | 24-240 V |
| Névleges tekercsfeszültség DC-nél: | 24-240 V |
| Robbanásvédelmi kategória gázra: | nincs |
| Robbanásvédelmi kategória porra: | nincs |
| Házforma/háztípus: | henger, csavarmenet |
| Max. kimeneti áram a biztonságos kimeneten: | 200 mA |
| Szenzor mechanikus beépítési feltételei: | nem szintbe |
| Utánkapcsolt eszközök figyelésének funkciójával: | nem |
| Tápfeszültség: | 24-240 V |
| Kategória EN 954-1 szerint: | 1 |
| Működtetés módja: | fém célpont |
| Illesztőhely típusa: | nincs |
| Nyomásálló: | nem |
| Szenzor átmérője: | 12 mm |
| Szenzor hossza: | 52 mm |
| Performance Level EN ISO 13849-2 szerint: | nincs |
| Mágneses mezőkkel szembeni zavarállóság: | zavarálló mágneses- és váltakozó térrel szemben |
| SIL IEC 61508 szerint: | nincs |
