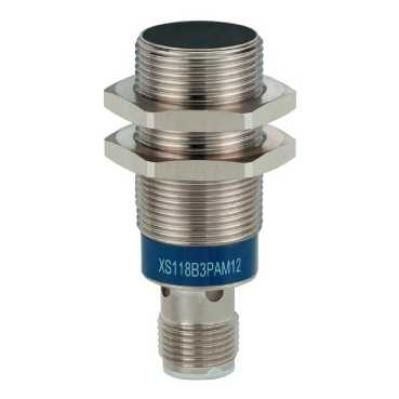

| Osztály: | Induktív közelítéskapcsoló |
| Gyártói cikkszám | XS118B3PAM12 |
| Vonalkód | 3389119036573 |
| Márka | SCHNEIDER |
| Cikkszám | S9XS118B3PAM |
|
Leírás: Termékcsalád OsiSense XS
Sorozatnév Általános célú
Érzékelő típusa Induktív közelítésérzékelő
Készülékalkalmazás -
Érzékelő neve XS1
Érzékelő kivitelezése Hengeres M18
Jelzési méret 50 mm
Test típusa Rögzített
Süllyesztett szerelési lehetőség érzékelése ??? Süllyeszthető
Anyag Fém
Kimeneti jel típusa Diszkrét
Kábelezési technika 3-vezetékes
Névleges érzékelési távolság 8 mm
Diszkrét kimeneti funkció 1 NO
Kimeneti áramkör típusa DC
Diszkrét kimenet típusa PNP
Villamos csatlakozás M12 csatlakozódugó, 4-lábú
Us névleges betáplálási feszültség 12...24 V DC with reverz polaritás elleni védelem
Kapcsolási kapacitás mA-ban <= 200 mA with overload and short-circuit protection
IP védettségi szint IP65 megfelel IEC 60529
IP67 megfelel IEC 60529
Menet típusa M18 x 1
Detektálási arc Érzékelési távolság
Előlap anyaga PPS
Szekrény alapanyaga Nikkelbevonatú sárgaréz
Üzemi zóna 0...6.4 mm
Differenciális terjedés 1...15% (Sr érték)
LED állapota 1 LED (sárga) for kimeneti állapot
Betáplálási feszültség korlátok 10...36 V DC
Kapcsolási frekvencia <= 1000 Hz
Feszültségledobás <= 2 V (zárt állapot)
Áramfogyasztás <= 10 mA (töltésmentes)
Késés első fel <= 10 ms
Késés válasz <= 0.3 ms
Késés felépülés <= 0.7 ms
Jelölés CE
Menetes hossza 28 mm
Hosszúság 50 mm
|
|
| Feszültség fajtája: | AC/DC |
| Kaszkádosítható: | nem |
| Ház anyaga: | fém |
| Biztonsági funkciókhoz alkalmas: | nem |
| Házbevonat: | nikkelezett |
| Kapcsolási frekvencia: | 1000 Hz |
| Kapcsolási távolság: | 8 mm |
| Jelzővel ellátott félvezető kimenetek száma: | 1 |
| Illesztőfelület típusa a biztonságos kommunikáció számára: | nincs |
| Elektromos csatlakozó típusa: | dugós csatlakozó M12 |
| Kapcsolókimenet típusa: | PNP/PNP |
| Kapcsolóelem típusa: | záró |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | --- V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | --- V |
| Névleges tekercsfeszültség DC-nél: | 12-24 V |
| Robbanásvédelmi kategória gázra: | nincs |
| Robbanásvédelmi kategória porra: | nincs |
| Házforma/háztípus: | henger, csavarmenet |
| Max. kimeneti áram a biztonságos kimeneten: | 200 mA |
| Szenzor mechanikus beépítési feltételei: | szintbe |
| Utánkapcsolt eszközök figyelésének funkciójával: | nem |
| Tápfeszültség: | 12-24 V |
| Kategória EN 954-1 szerint: | 1 |
| Működtetés módja: | fém célpont |
| Illesztőhely típusa: | nincs |
| Nyomásálló: | nem |
| Szenzor átmérője: | 18 mm |
| Szenzor hossza: | 50 mm |
| Performance Level EN ISO 13849-2 szerint: | nincs |
| Mágneses mezőkkel szembeni zavarállóság: | zavarálló mágneses- és váltakozó térrel szemben |
| SIL IEC 61508 szerint: | nincs |
