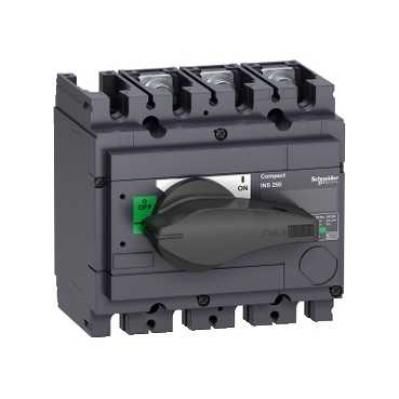

INTERPACT INS-250 3P 100A kap.

Name: INTERPACT INS-250 3P 100A kap.
Brand: SCHNEIDER
SKU: S931100
Price: 63590 HUF
Availability: OutOfStock

Szélesség:

140

Magasság:

136

Mélység:

Névleges tartós áram Iu:

100 A

Pólusszám:

Névleges feszültség:

690-690 V

Feltételes névleges rövidzárlati áram Iq:

36 kA

Védettség (IP), elülső oldali:

IP40

Segédérintkezők száma, váltó:

Kapcsolók száma:

Reteszelhető:

igen

Integrált motormeghajtás:

nem

Csatlakozási mód fő áramkör:

csavaros

VÉSZ-KI berendezés kivitel:

nem

Igazoló elem típusa:

hosszú fordítható fogantyú

Főkapcsoló kivitel:

igen

Biztonsági kapcsoló kivitel:

nem

Karbantartó-/javító kapcsoló kivitel:

igen

Névleges üzemi teljesítmény AC-23, 400 V esetén:

45 kW

Névleges rövididejű áramszilárdság Icw:

8.5 kA

Működtető elem színe:

fekete

Padlóra rögzítésre alkalmas:

igen

Négy-lyukas mellső rögzítésre alkalmas:

igen

Központi mellső rögzítésre alkalmas:

igen

Elosztó beépítésére alkalmas:

igen

Köztes beépítésre alkalmas:

nem

Max. névleges üzemi feszültség Ue AC-nél:

690 V

Motorhajtás opcionális:

nem

Feszültségkioldó opcionális:

nem

Készülék felépítése:

beépítő egység rögzített beépítési technika

Váltókapcsoló kivitel:

nem

Névleges tartós áram AC-23, 400 V esetén:

100 A

Vonalkód:

3303430311003

Szállítói cikkszám:

31100

Leírás

Range Compact Product name INS250 Pólusok megnevezése 3P Hálózat típusa AC DC Hálózati frekvencia 50/60 Hz Ie névleges üzemi áram AC-22A : 100 A AC 50/60 Hz 220/240 V AC-22A : 100 A AC 50/60 Hz 500/525 V AC-23A : 100 A AC 50/60 Hz 660/690 V AC-23A : 100 A AC 50/60 Hz 480 V NEMA AC-22A : 100 A AC 50/60 Hz 380/415 V AC-23A : 100 A AC 50/60 Hz 500/525 V AC-22A : 100 A AC 50/60 Hz 660/690 V AC-23A : 100 A AC 50/60 Hz 440/480 V DC-22A : 100 A DC 125 V 2 poles in series AC-23A : 100 A AC 50/60 Hz 380/415 V AC-23A : 100 A AC 50/60 Hz 220/240 V AC-22A : 100 A AC 50/60 Hz 440/480 V AC-22A : 100 A AC 50/60 Hz 480 V NEMA DC-23A : 100 A DC 125 V 2 poles in series Ui névleges szigetelési feszültség 750 V AC 50/60 Hz Ith konvencionális termikus szabad levegő áram 100 A ( 60 °C ) icm névleges rövidzárlat bekapcsolási teljesítmény 30 kA 690 V AC 50/60 Hz egyedi bontó kapcsoló 330 kA 690 V AC 50/60 Hz hálózatoldali védelem megszakítóval Ue névleges üzemi feszültség 125 V DC 690 V AC 50/60 Hz Alkalmasság leválasztásra Igen Érintkező helyzetjelző Igen Látható törés Nem Szennyezési fok 3 Vezérlés típusa Közvetlen mellső rotációs hajtás Fogantyú színe Fekete Szerelési mód Rögzített Szerelőtartó Lemez Sín Felső csatlakozás Mellső Alsó csatlakozás Mellső Maximális teljesítmény AC-23: 55 kW 440 V AC 50/60 Hz AC-23: 22 kW 220/240 V AC 50/60 Hz AC-23: 22 kW 230 V NEMA AC 50/60 Hz AC-23: 45 kW 380/415 V AC 50/60 Hz AC-23: 55 kW 480 V NEMA AC 50/60 Hz AC-23: 55 kW 500/525 V AC 50/60 Hz AC-23: 55 kW 660/690 V AC 50/60 Hz Névleges üzemmód Szünetmentes Icw névleges rövidzárlati kiállási áram 1.8 kA ( 30 s ) megfelel IEC 60947-3 2.2 kA ( 20 s ) megfelel IEC 60947-3 4.9 kA ( 3 s ) megfelel IEC 60947-3 8.5 kA ( 1 s ) megfelel IEC 60947-3 Mechanikai tartósság 15000 cycles Elektromos élettartam AC-22A : 1500 cycles 440 V AC 50/60 Hz AC-22A : 1500 cycles 500 V AC 50/60 Hz AC-22A : 1500 cycles 690 V AC 50/60 Hz AC-23A : 1500 cycles 440 V AC 50/60 Hz AC-23A : 1500 cycles 500 V AC 50/60 Hz AC-23A : 1500 cycles 690 V AC 50/60 Hz DC-22A : 1500 cycles 125 V DC 2 poles in series DC-23A : 1500 cycles 125 V DC 2 poles in series Csatlakozásosztás 35 mm Magasság 136 mm Szélesség 140 mm Mélység 96 mm Termék súlya 2 kg Szabványok IEC 60947-1 IEC 60947-3 Termékbizonyítványok CCC KEMA-KEUR IP védettségi szint IP40 IEC 60529 IK védelmi fokozat IK07 megfelel EN 50102 Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -50...85 °C
