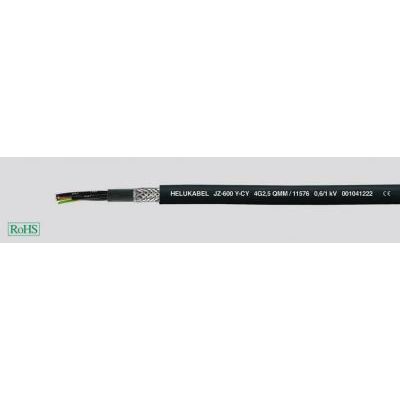

JZ-600-Y-CY 2x1,0 OZ FEKETE

Technikai adatok • A DIN VDE 0262 és DIN VDE 0285-525-2-51/DIN EN 50525-2-51 szabványoknak megfelelően gyártva • Megengedhető környezeti hőmérséklet mozgatva: -15°C és +80°C között, rögzítve: -40°C és +80°C között • Névleges feszültség: (Uo/U) 0,6/1 kV • Tesztfeszültség: 4000 V • Átütési feszültség: min. 8000 V • Szigetelés-ellenállás: min. 20 M? x km • Kapcsolódási ellenállás: max. 250 ?/km • Legkisebb hajlítási sugár mozgatva: 10 x Külső O, rögzítve: 5 x Külső O • Sugárzásállóság: 80 x 106 cJ/kg (80 Mrad) Kábel felépítés • Sodrott, csupasz réz vezető erek finom drótszálakból sodorva a DIN VDE 0295 5-ös, BS 6360 5-ös és IEC 60228 5-ös osztályainak megfelelően • TI2 keverékű speciális PVC érszigetelés a DIN VDE 0207-363-3/DIN EN 50363-3 szabványok szerint gyártva • Az érjelölés fekete alapon fehér számozással történik a DIN VDE 0293 szabványnak megfelelően • Az erek rétegekben egymásra sodorva optimális réteghosszal • Zöld-sárga ér (3 vagy több ér esetén) a legkülső rétegben • PVC belső köpeny • Ónozott réz szövet árnyékolás ~85% takarással • TM2 keverékű speciális PVC külső köpeny, a DIN VDE 0207-363-4-1/DIN EN 50363-4-1 szabványoknak megfelelően gyártva • A külső köpeny fekete színű • Méterjelöléssel Tulajdonságok • UV-álló • Fokozott olajállóság és vegyi anyagokkal szembeni ellenállás (ld. a táblázatokat a HELUKABEL katalógus Y fejezetében) • A gyártás közben felhasznált anyagok szilikon- és kadmiummentesek, és a festéket/lakkot nem oldják Tesztelve • A PVC önkioltó és lángálló a DIN VDE 0482-332-1-2, a DIN EN 60332-1-2, és az IEC60332-1 (DIN VDE 0472 szabvány 804. részében meghatározott B típusú) tesztelési módszereknek megfelelően. Megjegyzések • G = zöld-sárga földelő érrel • x = zöld-sárga földelőér nélkül (OZ) • Az AWG méret körülbelüli érték! A pontos érkeresztmetszet mm2-ben van megadva, a táblázatban található érszerkezet oszlopban! • Hasonló árnyékolás nélküli típus: JZ-600
