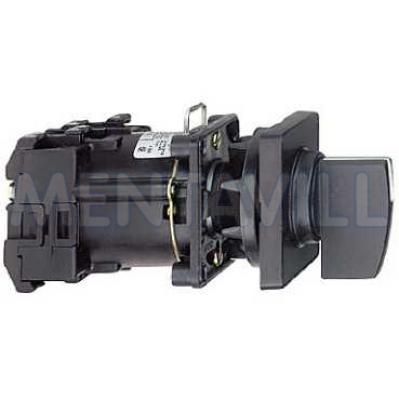

Termékcsalád Harmony K Termék vagy komponens típusa Komplett kamerakapcsoló Komponens neve K2 Ith konvencionális szabad levegő termikus áram 20 A Termék szerelése Mellső szerelésű Rögzítés módja ? 22 mm furat Kamerakapcsoló-fej típus Előlappal 45 x 45 mm Kezelő típusa Fekete kilincs, length = 35 mm Forgatófogantyús lakat Nélkül Jelmagyarázat bemutatása Van fémes legend, 2 - 0 - 1 fekete marking Cam kapcsoló funkciók Átváltó kapcsoló Visszatérés Nincs Kikapcsolt helyzet Off állással Pólusok megnevezése 2P Kapcsolási helyzetek Bal: 0° - 315° Jobb: 0° - 45° IP védettségi szint IP65 megfelel IEC 529 IP65 megfelel NF C 20-010 Kiegészítő jellemzők Kapcsolási szög 45 ° Ui névleges szigetelési feszültség 690 V degree of pollution 3 megfelel IEC 60947-1 Ithe konvencionális zárt termikus áram 16 A Elektromos élettartam 200000 cycles AC-23 200000 cycles AC-3 600000 cycles AC-15 600000 cycles AC-21 Üzemelési ráta 2.5 cyc/mn AC-21 2.5 cyc/mn AC-23 2.5 cyc/mn AC-3 8.333 cyc/mn AC-15 Rövidzárlati áram 10000 A Rövidzárlat-védelem 20 A by betét biztosító, típus gG Uimp névleges lökő-feszültség állóság 4 kV szigetelő funkcióban 6 kV megfelel IEC 947-1 Érintkezők működése Lassan bontó Pozitív nyitás Van Villamos csatlakozás Rögzített csavar akkumulátor saruk flexibilis, 2 x 1,5 mm^(2) Rögzített csavar akkumulátor saruk szilárd, 1 x 2,5 mm^(2) Mechanikus tartósság 1000000 ciklus CAD teljes szélesség 45 mm CAD teljes magasság 50 mm CAD teljes mélység 59 mm Termék súlya 0,16 kg Környezet Szabványok CENELEC EN 50013 EN 60947-3 for főáramkör EN 60947-5-1 for vezérlő áramkör IEC 60947-3 for főáramkör IEC 60947-5-1 for vezérlő áramkör Termékbizonyítvány CSA 240 V 1 hp 1 fázis CSA 240 V 3 hp 3 phases 2 -pole(s) UL 240 V 1 hp 3 fázis UL 240 V 0.33 hp 1 phase 2 -pole(s) Védőkezelés TC Üzemi környezeti levegő hőmérséklet -25...55 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Ütésállóság 30 gn megfelel IEC 68-2-27 Rezgési ellenállás 5 gn, 10...150 Hz megfelel IEC 68-2-6 Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 536 II osztály megfelel NF C 20-030
