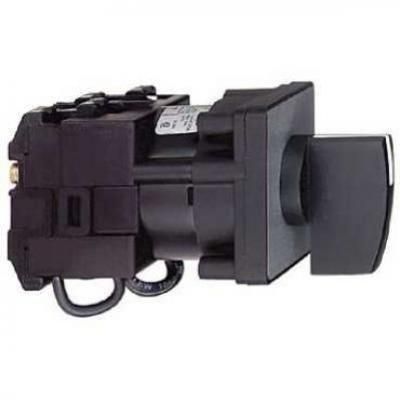

Termékcsalád Harmony K Termék vagy komponens típusa Komplett kamerakapcsoló Komponens neve K1 Ith konvencionális szabad levegő termikus áram 12 A Termék szerelése Mellső szerelésű Rögzítés módja Többszörös rögzítés Kamerakapcsoló-fej típus Előlappal 45 x 45 mm Kezelő típusa Fekete kilincs, length = 35 mm Forgatófogantyús lakat Nélkül Jelmagyarázat bemutatása Van fémes legend, 2 - 0 - 1 fekete marking Cam kapcsoló funkciók Átváltó kapcsoló Visszatérés Nincs Kikapcsolt helyzet Off állással Pólusok megnevezése 2P Kapcsolási helyzetek Bal: 0° - 315° Jobb: 0° - 45° IP védettségi szint IP40 megfelel IEC 529 IP40 megfelel NF C 20-010 Kiegészítő jellemzők Kapcsolási szög 45 ° Ui névleges szigetelési feszültség 690 V degree of pollution 3 megfelel IEC 60947-1 Ithe konvencionális zárt termikus áram 10 A Névleges üzemi teljesítmény W-ben 10500 W AC-21/500...660 V 3 fázis megfelel IEC 947-3 1100 W AC-3/230 V 3 fázis megfelel IEC 947-3 1500 W AC-23A/230 V 3 fázis megfelel IEC 947-3 1500 W AC-3/400 V 1 fázis megfelel IEC 947-3 1500 W AC-3/400 V 3 fázis megfelel IEC 947-3 1500 W AC-3/500 V 3 fázis megfelel IEC 947-3 1500 W AC-3/690 V 3 fázis megfelel IEC 947-3 2200 W AC-23A/400 V 3 fázis megfelel IEC 947-3 2200 W AC-23A/500 V 3 fázis megfelel IEC 947-3 2200 W AC-23A/690 V 3 fázis megfelel IEC 947-3 4800 W AC-21/230 V 3 fázis megfelel IEC 947-3 600 W AC-3/230 V 1 fázis megfelel IEC 947-3 8300 W AC-21/400 V 3 fázis megfelel IEC 947-3 Névleges üzemi AC áram 1 A 500 V AC-15 megfelel IEC 947-5-1 2 A 400 V AC-15 megfelel IEC 947-5-1 3 A 230 V AC-15 megfelel IEC 947-5-1 1.8 A 690 V AC-3 3 fázis megfelel IEC 947-3 2.8 A 500 V AC-3 3 fázis megfelel IEC 947-3 2.8 A 690 V AC-23A 3 fázis megfelel IEC 947-3 3.3 A 400 V AC-3 3 fázis megfelel IEC 947-3 3.8 A 500 V AC-23A 3 fázis megfelel IEC 947-3 4.6 A 230 V AC-3 3 fázis megfelel IEC 947-3 4.8 A 400 V AC-23A 3 fázis megfelel IEC 947-3 5.6 A 230 V AC-23A 3 fázis megfelel IEC 947-3 Elektromos élettartam 1000000 cycles AC-15 1000000 cycles AC-21 500000 cycles AC-23 500000 cycles AC-3 Üzemelési ráta 2.5 cyc/mn AC-21 2.5 cyc/mn AC-23 2.5 cyc/mn AC-3 8.333 cyc/mn AC-15 Rövidzárlati áram 10000 A Rövidzárlat-védelem 16 A by betét biztosító, típus gG Uimp névleges lökő-feszültség állóság 4 kV szigetelő funkcióban 6 kV megfelel IEC 947-1 Érintkezők működése Lassan bontó Pozitív nyitás Van Villamos csatlakozás Rögzített csavar akkumulátor saruk flexibilis, 2 x 1,5 mm^(2) Rögzített csavar akkumulátor saruk szilárd, 1 x 2,5 mm^(2) Mechanikus tartósság 1000000 ciklus CAD teljes szélesség 45 mm CAD teljes magasság 45 mm CAD teljes mélység 87 mm Termék súlya 0.14 kg Környezet Szabványok CENELEC EN 50013 EN 60947-3 for főáramkör EN 60947-5-1 for vezérlő áramkör IEC 60947-3 for főáramkör IEC 60947-5-1 for vezérlő áramkör Termékbizonyítvány CSA 240 V 1 hp 1 fázis CSA 240 V 3 hp 3 phases 2 -pole(s) UL 240 V 1 hp 3 fázis UL 240 V 0.33 hp 1 phase 2 -pole(s) Védőkezelés TC Üzemi környezeti levegő hőmérséklet -25...55 °C Környezeti levegő hőmérséklet tárolásra -40...70 °C Ütésállóság 30 gn megfelel IEC 68-2-27 Rezgési ellenállás 5 gn, 10...150 Hz megfelel IEC 68-2-6 Elektromos sokk elleni védelem osztálya II osztály megfelel IEC 536 II osztály megfelel NF C 20-030
