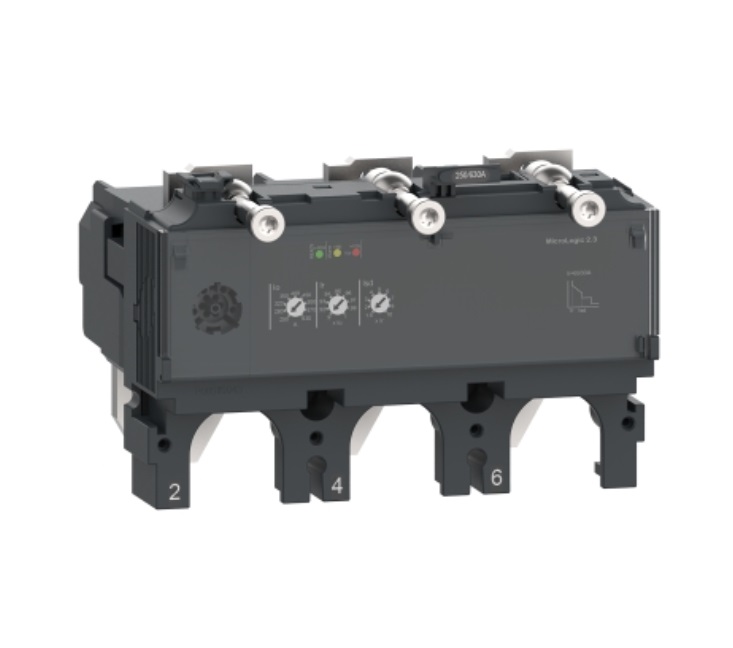

KIOLDÓ MICROLGIC 2.3 3P3D ,NSX400A

Kioldóegység MicroLogic 2.3 ComPacT NSX 400/630 megszakítóhoz, elektronikus, beállítás 400A, 3P3d Termékcsalád ComPacT new generation Termékválaszték ComPacT NSX400...630 new generation Termék vagy alkatrész típusa Kioldóegység kioldóegység megnevezése Micrologic 2.3 kioldóegység technológia Elektronikus Termékcsalád kompatibilitása Compact NS NSX400 Compact NS NSX630 Készülék alkalmazás Elosztás pólusok megnevezése 3P védett pólusok leírása 3d kioldóegység védelmi funkciók LSoI védelem típusa L : for túlterhelés elleni védelem (tartós) So : for short time short-circuit protection with fixed delay I : for pillanatnyi rövidzár védelem Trip unit rating 400 A -40 °C Ue névleges üzemi feszültség 6 V AC 50/60 Hz Hálózat típusa AC Hálózati frekvencia 50/60 Hz Circuit breaker mounting mode Rögzített, 2 TL között Long-time pick-up adjustment type Ir (thermal protection) Állítható 9 beállítás [Ir] long-time protection pick-up adjustment range 160...400 A Long-time protection delay adjustment type tr Rögzített [tr] long-time protection delay adjustment range 11 s -7,2 x Ir 16 s -6 x Ir 400 s -1,5 x Ir termikus memória 20 perc a kioldás előtt és után Short-time protection pick-up adjustment type Isd Állítható 9 beállítás [Isd] Short-time protection pick-up adjustment range 1.5...10 x Ir Short-time protection delay adjustment type tsd Rögzített Instantaneous protection pick-up adjustment type Ii Rögzített [Ii] instantaneous protection pick-up adjustment range 4800 A szivárgóáram-védelem Nincs zónaszelektív reteszelés ZSI Nincs helyi jelzés Vevő aktivitás: Villogó LED: a készülék túlmelegszik (zöld) Túlterhelés: LED 90% Ir (piros) Túlterhelés: LED 95% Ith (narancs) Szabványok EN/IEC 60947-3 áramütés védelmi osztály II osztály szennyezettségi fok 3 megfelel IEC 60947-1 IP védettségi fok IP40 conforming to MSZ EN 60529 Környezeti levegő hőmérséklete a működéshez -25…70 °C Környezeti levegő hőmérséklete a tároláshoz -50…85 °C
