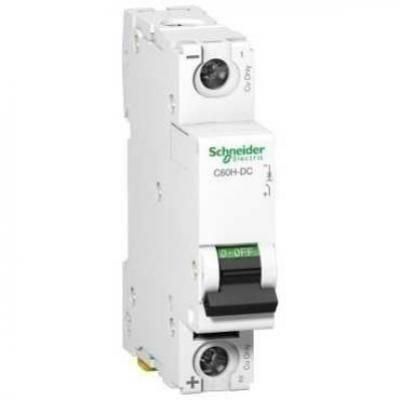

C60H-DC 1P C 63A kismegsz. 10KA

Megszakító alkalmazása Elosztás Termékcsalád C60 Termék vagy komponens típusa Áramkör-megszakító Készülék rövid megnevezése C60H-DC Pólusok megnevezése 1P Védett pólusok száma 1 Névleges áramerősség 63 A at 25 °C Hálózat típusa DC Kioldóegység technológia Termikus-mágneses Görbe kód C Megszakítási kapacitás 10 kA Icu megfelel EN 60947-2 - 220 V DC 10 KA Icu megfelel IEC 60947-2 - 220 V DC 6 kA Icu megfelel EN 60947-2 - 250 V DC 6 kA Icu megfelel IEC 60947-2 - 250 V DC 20 kA Icu megfelel EN 60947-2 - 110 V DC 20 kA Icu megfelel IEC 60947-2 - 110 V DC Felhasználási kategória EN 60947-2 A kategória megfelel IEC 60947-2 Alkalmasság leválasztásra Igen megfelel EN 60947-2 Igen megfelel IEC 60947-2 Kiegészítő jellemzők Hálózati frekvencia - Ue névleges üzemi feszültség 250 V DC Mágneses kioldási korlát 7...10 x In Ics névleges üzemi zárlati megszakítóképesség 15 kA 75 % x Icu megfelel EN 60947-2 - 110 V DC 15 kA 75 % x Icu megfelel IEC 60947-2 - 110 V DC 4.5 kA 75 % x Icu megfelel EN 60947-2 - 250 V DC 4.5 kA 75 % x Icu megfelel IEC 60947-2 - 250 V DC 7.5 kA 75 % x Icu megfelel EN 60947-2 - 220 V DC 7.5 kA 75 % x Icu megfelel IEC 60947-2 - 220 V DC Ui névleges szigetelési feszültség DC IEC 60947-2 500 V DC conforming to EN 60947-2 Uimp névleges lökő-feszültség állóság EN 60947-2 6 kV megfelel IEC 60947-2 Érintkező helyzetjelző Igen Vezérlés típusa Rúd Helyi jelzés BE/KI jelzés Szerelési mód Rögzített Szerelőtartó 35 mm szimmetrikus DIN sín Fésűs gyüjtősín elosztóblokk kompatibilitás Standard top or bottom 9 mm furattávolság 2 Magasság 81 mm Szélesség 18 mm Mélység 73 mm Termék súlya 0,128 kg Szín Fehér Mechanikus tartósság 20000 ciklus Elektromos élettartam 6000 ciklus - 250 V DC Gondoskodás lakatról Zárható Reteszelési opciók leírása O pozícióban Csatlakozás típusa Alagút típusú csatlakozók, felső vagy alsó for 1 flexibilis wire(s) 25 mm^(2) max Alagút típusú csatlakozók, felső vagy alsó for 1 merev wire(s) 35 mm^(2) max Megszorítási nyomaték 2.5 N.m top or bottom power circuit Szivárgóáram-védelem Nincs Termékkompatibilitás C60 tartozékok C60 segédérintkező Környezet Szabványok EN 60947-2 IEC 60947-2 Szennyezési fok EN 60947-2 3 megfelel IEC 60947-2 Trópusállóság 2 conforming to IEC 60068-2 Relatív páratartalom 95 % 55 °C Működési magasság 2000 m Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C
