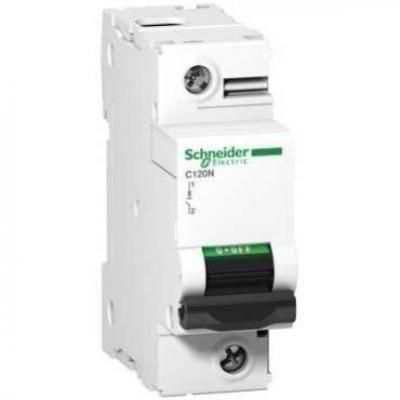

Kismegszakító 1P D 125A 10kA ACTI9 C120N

Name: Kismegszakító 1P D 125A 10kA ACTI9 C120N
Brand: SCHNEIDER
SKU: S9A9N18381
Price: 34890 HUF
Availability: OutOfStock

Feszültség fajtája:

Beépítési mélység:

44 mm

Névleges áram:

125 A

Névleges feszültség:

415 V

Frekvencia:

50-60 Hz

Kioldási karakterisztika:

Névleges szigetelőfeszültség Ui:

500 V

Energiabehatárolási osztály:

Túlfeszültség-kategória:

Szennyeződési fok:

Modulszélesség:

1.5

Robbanásvédett:

nem mm2

Veszteségi teljesítmény:

4.1

Védettség:

IP20

Biztosított pólusok száma:

Kapcsolt nulla:

nem

Alkalmas süllyesztett-szereléshez:

nem

Csatlakoztatható vezeték-keresztmetszet (tömör):

1.5-50 mm2

Csatlakoztatható vezeték-keresztmetszet (többerű):

1-35 mm2

Környezeti hőmérséklet üzem közben:

-25-70 °C

Süllyesztett szerelés:

nem

Kiegészítő berendezés lehetséges:

igen

Pólusszám (összesen):

Zárlati szilárdság Icn EN 60898 szerint 230 V-nál:

10 kA

Zárlati szilárdság Icu EN 60947 szerint 230 V-nál:

10 kA

Zárlati szilárdság Icn EN 60947 szerint 400 V-nál:

3 kA

Névleges löketfeszültség-állóság Uimp:

6 kV

Vonalkód:

3606480379529

Szállítói cikkszám:

A9N18381

Leírás

Megszakító alkalmazása Elosztás Termékcsalád C120 Termék vagy komponens típusa Áramkör-megszakító Készülék rövid megnevezése C120N Pólusok megnevezése 1P Védett pólusok száma 1 Névleges áramerősség 125 A - 30 °C Hálózat típusa AC Kioldóegység technológia Termikus-mágneses Görbe kód D Megszakítási kapacitás 20 kA Icu conforming to EN/IEC 60947-2 - 130 V AC 50/60 Hz 15 kA Icu conforming to EN/IEC 60947-2 - 12 V DC 15 kA Icu conforming to EN/IEC 60947-2 - 125 V DC 3 kA Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz IT 10 kA Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA Icu conforming to EN/IEC 60947-2 - <= 144 V DC Alkalmasság leválasztásra Igen megfelel IEC 60947-2 Kiegészítő jellemzők Hálózati frekvencia 50/60 Hz Ue névleges üzemi feszültség 240/415 V AC 50/60 Hz Mágneses kioldási korlát 10...14 x In Ics névleges üzemi zárlati megszakítóképesség 15 kA 75 % x Icu conforming to EN/IEC 60947-2 - 130 V AC 50/60 Hz 10 kA 100 % x Icu conforming to EN/IEC 60947-2 - 125 V DC 10 kA 100 % x Icu conforming to EN/IEC 60947-2 - 24/48 V DC 7.5 kA 75 % x Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz 2.25 kA 75 % x Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz Korlátozási osztály 3 conforming to EN/IEC 60947-2 Ui névleges szigetelési feszültség 500 V AC 50/60 Hz conforming to EN/IEC 60947-2 Uimp névleges lökő-feszültség állóság 6 kV conforming to EN/IEC 60947-2 Érintkező helyzetjelző Igen Vezérlés típusa Rúd Helyi jelzés BE/KI jelzés Szerelési mód Clip-on Szerelőtartó 35 mm szimmetrikus DIN sín Fésűs gyüjtősín elosztóblokk kompatibilitás NO 9 mm furattávolság 3 Magasság 81 mm Szélesség 27 mm Mélység 73 mm Termék súlya 0.205 kg Szín Fehér Mechanikus tartósság 20000 ciklus Elektromos élettartam 5000 cycles megfelel IEC 60947-2 Csatlakozás típusa Alagút típusú csatlakozók merev 1...50 mm^(2) Alagút típusú csatlakozók flexibilis 1.5...35 mm^(2) Vezeték csupaszítási hossz 15 mm Megszorítási nyomaték 3.5 N.m Szivárgóáram-védelem Nincs Környezet Szabványok EN/IEC 60947-2 IEC 60898-1 Termékbizonyítványok GOST Minőségcímkék NF IP védettségi szint IP20 megfelel IEC 60529 Szennyezési fok 3 megfelel IEC 60947-2 Áramütés védelmi osztály III osztály Trópusállóság 2 megfelel IEC 60068-1 Relatív páratartalom 55 °C Működési magasság 2000 m Üzemi környezeti levegő hőmérséklet -25...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C
