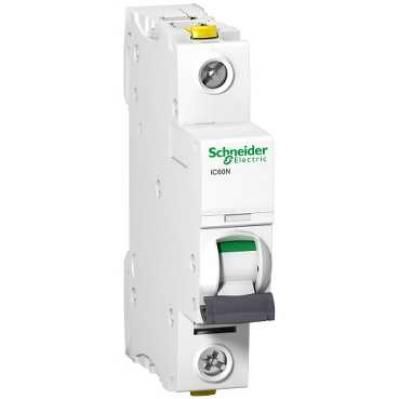

Megszakító alkalmazása Elosztás Range Acti 9 Termék vagy komponens típusa Áramkör-megszakító Product name IC60 Készülék rövid megnevezése IC60N Pólusok megnevezése 1P Védett pólusok száma 1 Névleges áramerősség 40 A Hálózat típusa AC DC Kioldóegység technológia Termikus-mágneses Görbe kód D Megszakítási kapacitás 6000 A Icn megfelel EN 60898-1 - 230 V AC 50/60 Hz 10 kA Icu conforming to EN 60947-2 - 220...240 V AC 50/60 Hz 10 kA Icu megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz 36 kA Icu conforming to EN 60947-2 - 12...60 V AC 50/60 Hz 36 kA Icu conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz 6000 A Icn conforming to IEC 60898-1 - 230 V AC 50/60 Hz 20 kA Icu megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz 20 kA Icu megfelel EN 60947-2 - 100...133 V AC 50/60 Hz 10 kA Icu conforming to EN 60947-2 - 72 V DC 10 kA Icu conforming to IEC 60947-2 - 72 V DC 15 kA Icu conforming to EN 60947-2 - 12...60 V DC 15 kA Icu conforming to IEC 60947-2 - 12...60 V DC Felhasználási kategória Category A conforming to EN 60898-1 Category A conforming to IEC 60898-1 Alkalmasság leválasztásra Igen megfelel EN 60947-2 Igen megfelel IEC 60947-2 Yes conforming to EN 60898-1 Yes conforming to IEC 60898-1 Hálózati frekvencia 50/60 Hz Mágneses kioldási korlát 12 x In +/- 20 % Ics névleges üzemi zárlati megszakítóképesség 6000 A 100 % x Icu megfelel EN 60898-1 - 230 V AC 50/60 Hz 27 kA 75 % x Icu megfelel EN 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 75 % x Icu megfelel EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % x Icu megfelel IEC 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 75 % x Icu megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % x Icu megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % x Icu megfelel EN 60947-2 - 100...133 V AC 50/60 Hz 10 kA 100 % x Icu conforming to EN 60947-2 - 72 V DC 10 kA 100 % x Icu conforming to IEC 60947-2 - 72 V DC 6000 A 100 % x Icu conforming to IEC 60898-1 - 230 V AC 50/60 Hz 15 kA 100 % x Icu conforming to EN 60947-2 - 12...60 V DC 15 kA 100 % x Icu conforming to IEC 60947-2 - 12...60 V DC Korlátozási osztály 3 conforming to EN 60898-1 3 megfelel IEC 60898-1 Ui névleges szigetelési feszültség 500 V AC 50/60 Hz megfelel IEC 60947-2 500 V AC 50/60 Hz conforming to EN 60947-2 Uimp névleges lökő-feszültség állóság EN 60947-2 6 kV megfelel IEC 60947-2 Érintkező helyzetjelző Igen Vezérlés típusa Rúd Helyi jelzés Szétkapcsolásjelző Szerelőtartó DIN sín 9 mm furattávolság 2 Magasság 91 mm Szélesség 18 mm Mélység 78.5 mm Termék súlya 0.125 kg Szín Fehér Mechanikus tartósság 20000 ciklus Elektromos élettartam 10000 ciklus Csatlakozás típusa Double terminal, felső vagy alsó merev wire(s) 1...35 mm^(2) max Double terminal, felső vagy alsó flexibilis wire(s) 1...25 mm^(2) max Vezeték csupaszítási hossz 14 mm top or bottom Megszorítási nyomaték 3.5 N.m top or bottom Szivárgóáram-védelem Nincs Környezet Szabványok EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 IP védettségi szint IP20 conforming to EN 60529 IP20 megfelel IEC 60529 Szennyezési fok 3 Túlfeszültség kategória IV Trópusállóság 2 Relatív páratartalom 95 % ( 55 °C ) Üzemi környezeti levegő hőmérséklet -35...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C
termék hozzáadva a kosárhoz
Műszaki adatlap
