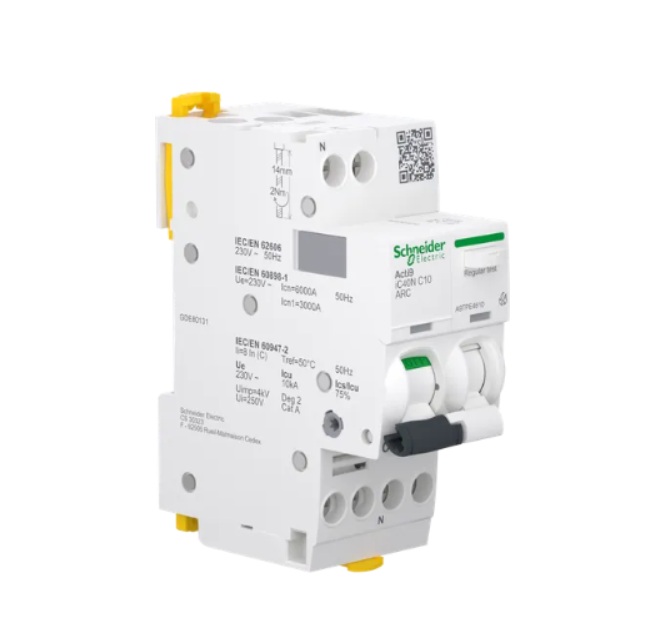

Acti9 iC40 ARC 1PN 10A C MCB AFDD Termékcsalád Acti 9 Termék neve Acti9 iC40 ARC Termék vagy alkatrész típusa Ívzárlatvédelmi megszakító Termék specifikus alkalmazás Arc fault detection Szabványok EN/IEC 60898-1 EN/IEC 60947-3 EN/IEC 62606 Készülék rövid neve iC40 ARC pólusok megnevezése 1P+N névleges áramerősség 10 A görbe C megszakítási kapacitás 3000 A Icn1 -230 V AC 50 Hz megfelel EN/IEC 60898-1 10 kA Icu -230 V AC 50 Hz megfelel EN/IEC 60947-3 6000 A Icn -230 V AC 50 Hz megfelel EN/IEC 60898-1 Hálózat típusa AC nulla helyzete Bal alkalmasság leválasztásra Igen kioldóegység technológia Termikus-mágneses védett pólusok száma 1 Hálózati frekvencia 50 Hz [Ue] névleges üzemi feszültség 230 V AC 50 Hz készülék helye a rendszerben Kimenő mágneses kioldási korlát 5...10 x In Ics névleges üzemi zárlati megszakítóképesség 6000 A megfelel EN/IEC 60898-1 7,5 kA megfelel EN/IEC 60947-3 korlátozási osztály 3 küszöb kioldási feszültség 275 V for +/- 60 % [Uimp] névleges lökő-feszültség állóság 4 kV [Ui] névleges szigetelési feszültség 250 V AC érintkező helyzetjelző Igen Vezérlő típusa Kapcsoló Helyi jelzés ON/OFF, hibaelhárítás LED arc fault diagnostic szerelési mód Klipszes Rögzítés DIN sín szín Fehér (RAL 9003) Mechanikai tartósság 20000 ciklus elektromos élettartam 20000 ciklus reteszelési opciók leírása Lakatoló eszköz Kábelbemenet Top and bottom csatlakozások - terminálok Alagút típusú terminálok1…10 mm2 rugalmas Alagút típusú terminálok1…16 mm2 merev vezeték csupaszítási hossz 14 mm meghúzási nyomaték 2 N.m 9 mm-es osztások 4 Magasság 91 mm Szélesség 36 mm Mélység 73 mm Nettó súly 210 g IP védettségi fok IP20 conforming to MSZ EN 60529 szennyezettségi fok 2 trópusállóság Súlyosság B megfelel IEC 60068-2-30 esetén 28 nap működési magasság 2000 m Környezeti levegő hőmérséklete a működéshez -25…40 °C Környezeti levegő hőmérséklete a tároláshoz -40…80 °C Minőségi címkék AENOR OVE
