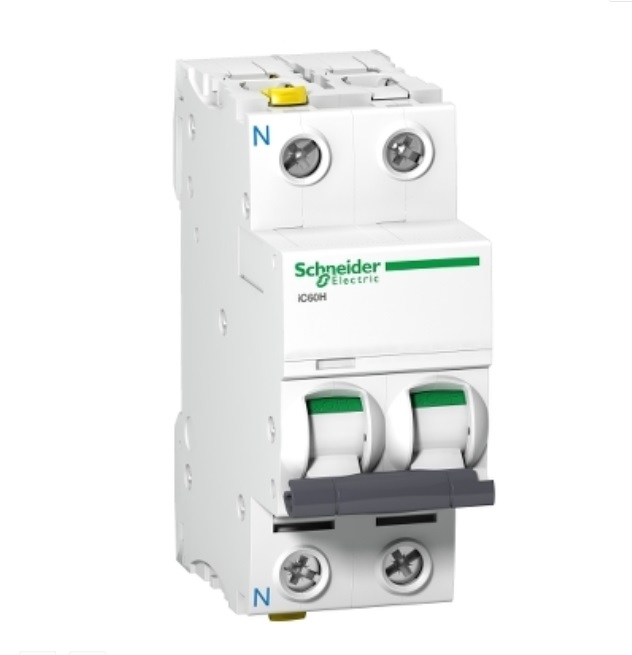

Kismegszakító 1P+N C 32A IC60H ACTI9

Name: Kismegszakító 1P+N C 32A IC60H ACTI9
Brand: SCHNEIDER
SKU: S9A9F07632
Price: 20290 HUF
Availability: OutOfStock

Feszültség fajtája:

AC/DC

Beépítési mélység:

44.5 mm

Névleges áram:

32 A

Névleges feszültség:

230 V

Frekvencia:

50-60 Hz

Kioldási karakterisztika:

Névleges szigetelőfeszültség Ui:

500 V

Energiabehatárolási osztály:

Túlfeszültség-kategória:

Szennyeződési fok:

Modulszélesség:

Robbanásvédett:

nem mm2

Védettség:

IP20

Biztosított pólusok száma:

Kapcsolt nulla:

igen

Csatlakoztatható vezeték-keresztmetszet (tömör):

1-35 mm2

Csatlakoztatható vezeték-keresztmetszet (többerű):

1-25 mm2

Környezeti hőmérséklet üzem közben:

-35-70 °C

Süllyesztett szerelés:

nem

Kiegészítő berendezés lehetséges:

igen

Pólusszám (összesen):

Zárlati szilárdság Icn EN 60898 szerint 230 V-nál:

10 kA

Zárlati szilárdság Icu EN 60947 szerint 230 V-nál:

15 kA

Névleges löketfeszültség-állóság Uimp:

6 kV

Szállítói cikkszám:

A9F07632

Leírás

Megszakító alkalmazása Elosztás Range Acti 9 Termék vagy komponens típusa Áramkör-megszakító Product name IC60 Készülék rövid megnevezése IC60H Pólusok megnevezése 1P+N Védett pólusok száma 1 Nulla helyzete Bal Névleges áramerősség 32A Hálózat típusa AC DC Kioldóegység technológia Termikus-mágneses Görbe kód C Megszakítási kapacitás 10000 A Icn conforming to EN 60898-1 - 230 V AC 50/60 HZ 10000 A Icn conforming to IEC 60898-1 - 230 V AC 50/60 Hz 15 kA Icu conforming to EN 60947-2 - 220...240 V AC 50/60 Hz 15 kA Icu megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz 42 kA Icu conforming to EN 60947-2 - 12...60 V AC 50/60 Hz 42 kA Icu conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz 30 kA Icu megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz 30 kA Icu megfelel EN 60947-2 - 100...133 V AC 50/60 Hz Felhasználási kategória Category A conforming to EN 60898-1 Category A conforming to IEC 60898-1 Alkalmasság leválasztásra Igen megfelel EN 60947-2 Igen megfelel IEC 60947-2 Yes conforming to EN 60898-1 Yes conforming to IEC 60898-1 Kiegészítő jellemzők Hálózati frekvencia 50/60 Hz Mágneses kioldási korlát 8 x In +/- 20% Ics névleges üzemi zárlati megszakítóképesség 21 kA 50 % x Icu megfelel EN 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 50 % x Icu megfelel EN 60947-2 - 220...240 V AC 50/60 Hz 21 kA 50 % x Icu megfelel IEC 60947-2 - 12...60 V AC 50/60 Hz 7.5 kA 50 % x Icu megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz 7500 A 75 % x Icu conforming to EN 60898-1 - 230 V AC 50/60 Hz 7500 A 75 % x Icu conforming to IEC 60898-1 - 230 V AC 50/60 Hz 15 kA 50 % x Icu conforming to IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 50 % x Icu conforming to EN 60947-2 - 100...133 V AC 50/60 Hz Korlátozási osztály 3 conforming to EN 60898-1 3 megfelel IEC 60898-1 Ui névleges szigetelési feszültség 500 V AC 50/60 Hz megfelel IEC 60947-2 500 V AC 50/60 Hz conforming to EN 60947-2 Uimp névleges lökő-feszültség állóság EN 60947-2 6 kV megfelel IEC 60947-2 Érintkező helyzetjelző Igen Vezérlés típusa Rúd Helyi jelzés Szétkapcsolásjelző Szerelőtartó DIN sín 9 mm furattávolság 4 Magasság 91 mm Szélesség 36 mm Mélység 78.5 mm Termék súlya 0.25 kg Szín Fehér Mechanikus tartósság 20000 ciklus Elektromos élettartam 10000 ciklus Csatlakozás típusa Double terminal, felső vagy alsó merev wire(s) 1...25 mm^(2) max Double terminal, felső vagy alsó flexibilis wire(s) 1...16 mm^(2) max Vezeték csupaszítási hossz 14 mm top or bottom Megszorítási nyomaték 2 N.m top or bottom Szivárgóáram-védelem Különálló blokk Környezet Szabványok EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 IP védettségi szint IP20 conforming to EN 60529 IP20 megfelel IEC 60529 Szennyezési fok 3 Túlfeszültség kategória IV Trópusállóság 2 Relatív páratartalom 95 % ( 55 °C ) Üzemi környezeti levegő hőmérséklet -35...70 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C
