SCHRACK | |
Gyártói cikkszám | DOMKCDPF001 |
Márka | SCHRACK |
Cikkszám | RS-265-0178 |

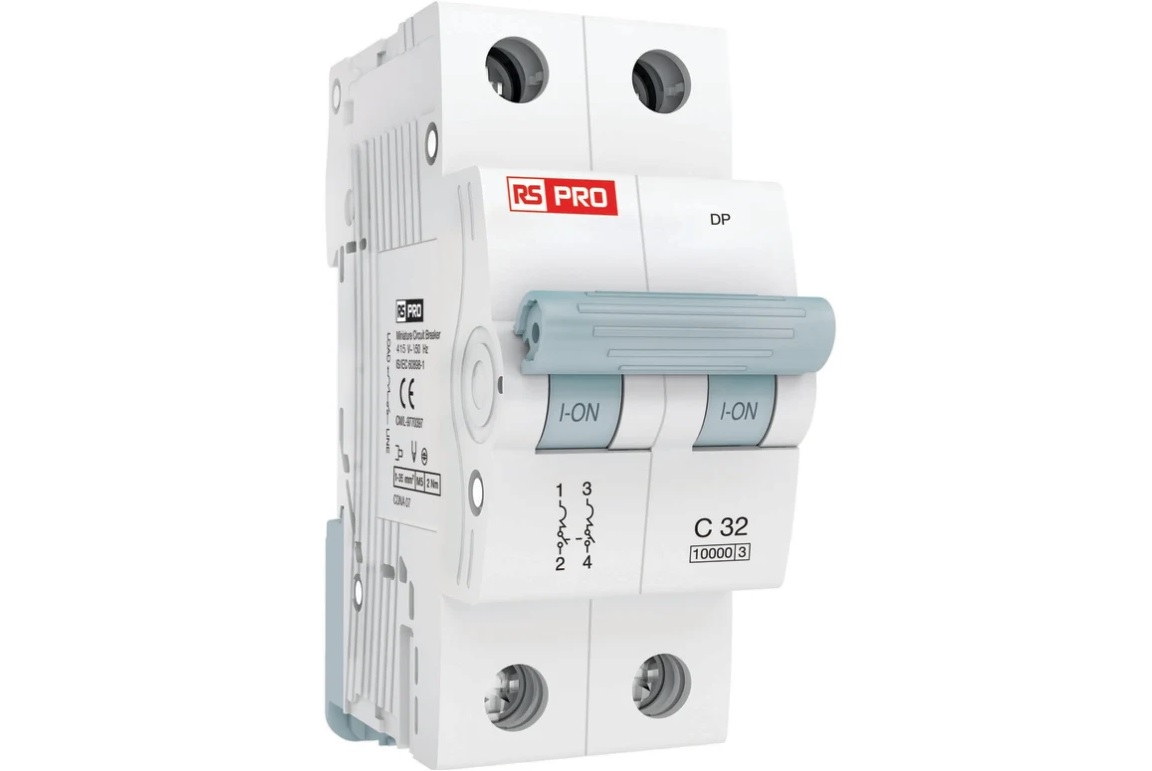

Leírás: MCB 2P, 1A, megszakítási teljesítmény: 10 kA, DIN-sínre szerelhető, megszakítási karakterisztika: C típusú
RS PRO 240 V › 415 V DIN sínre szerelt DHMZ sorozatú MCB-k (kismegszakítók) B típus (ív), C típus (ív)
A megbízhatóság, a hatékonyság és a korszerű technológia érdekében az RS PRO MCB-k (miniatűr megszakítók) olyan MCB-k választékát kínálják, amelyeket az elektromos áramkörök túlterheléssel és rövidzárlattal szembeni védelmére terveztek, kielégítve a lakossági, kereskedelmi és ipari alkalmazások igényeit.
Az IS/IEC 60898-1 és IS/IEC60947-2 szabványnak megfelelő, akár 10 KA-os megszakítási kapacitással rendelkező RS PRO MCB-k számos funkcióval rendelkeznek, beleértve a vizsgálati ablakokat, biztonsági csatlakozókat, nagy kábelcsatlakozókat, bistabil kapocsot, pozitív érintkezőkijelzést, kiegészítő érintkezőket és légkeringést. Mindezek IP20 védelmet nyújtanak egy, DIN-sínre rögzíthető, lángálló, hőre lágyuló, öntött házban. 1–4 pólusú választék, 0,5–63 A névleges áramerősség, független termikus mágneses kikapcsolórendszer, B- és C-típusú MCB-k számos alkalmazáshoz szükséges rövidzárlat elleni elektromos védelmet nyújtanak.
A miniatűr áramkör-megszakítók (MCB) az MCB szabványos elismert kifejezése, de áramkör-megszakítók, mini áramkör-megszakítók, utazáskapcsolók, áramkörvédők és megszakítók néven is ismertek.
Jellemzők és előnyök
240 V-tól 415V-ig
B és C típus (görbe)
Feliratos ablak az áramkörök azonosításáhozBiztonsági
csatlakozók, kábelvezetés a
ketreccsatlakozóhozNagyméretű
,
35 mm2-es
kábelcsatlakozókigKétpozíciós DIN sínes bilincs Bi stabil klippelKörös-ON
, zöld-OFF pozitív
érintkezőjelzésLégkeringés az egyes pólusok körülBeszerelt
segédérintkezőkHőre
lángálló, nagy szilárdságú
hőre lágyuló műanyag
házIP20
védelemSzabványok
IS/IEC 60898-1 és IS/IEC60947-2Gyors
és egyszerű használat
B típusú MCB alkalmazások
Háztartási lakossági védelmi alkalmazásokhoz rezisztív terhelésekkel
Világítás, lámpák, LED-ek, fűtés, kis készülékek, aljzatok, általános világítás
C típusú MCB alkalmazások
Kereskedelmi és ipari alkalmazásokhoz használják induktív terhelésekkel
IT szerverek, motorok, transzformátorok, nagyobb világítási áramkörök és még sok más
Mi az MCB?
A miniatűr megszakító egyszerűen egy elektromos kapcsoló, amelyet az elektromos áramkörök és a csatlakoztatott berendezések túlterheléstől és rövidzárlattól való védelmére terveztek. Elengedhetetlen a belföldi lakossági, kereskedelmi és ipari elosztáshoz, hogy megakadályozza az elektromos tűz veszélyét és károsodását. Az MCB-ket különböző névleges áramerősségekkel tervezték, hogy a különböző áramkörökhöz és terhelésekhez illeszkedjenek. Mindig győződjön meg róla, hogy a gyártó utasításainak megfelelően méretezze és telepítse a készüléket, hogy biztonságosan megvédje Önt és elektromos rendszerét.
Tulajdonság
Érték
Pólusok száma 2P
Névleges áramerősség 1A
Megszólalás jellemzői C típusú
Névleges váltóáramú feszültség 240 › 415V
Megszakítási teljesítmény maximális névleges feszültség mellett 10 kA
Sorozat DHMZ
Megszakító típusa MCB
Hossz 87.5mm
Szélesség 35.4mm
Rögzítés jellege DIN-sínre szerelhető
Mélység 62mm
Kioldó szerkezet Termikus mágneses
Visszaállító működtető típusa Billenőkapcsoló
|
