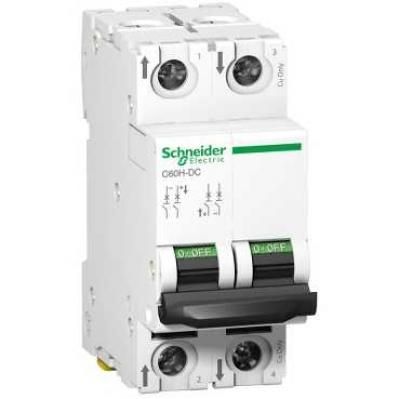

> Kismegszakító 2P C 6A 10kA 500V DC C60H-DC
Kismegszakító 2P C 6A 10kA 500V DC C60H-DC
Feszültség fajtája:
DC
Beépítési mélység:
44 mm
Névleges áram:
6 A
Névleges feszültség:
440 V
Frekvencia:
--- Hz
Kioldási karakterisztika:
C
Névleges szigetelőfeszültség Ui:
500 V
Túlfeszültség-kategória:
4
Szennyeződési fok:
3
Modulszélesség:
2
Robbanásvédett:
nem mm2
Veszteségi teljesítmény:
2.7
Védettség:
IP20
Biztosított pólusok száma:
2
Kapcsolt nulla:
nem
Alkalmas süllyesztett-szereléshez:
nem
Csatlakoztatható vezeték-keresztmetszet (tömör):
1-25 mm2
Csatlakoztatható vezeték-keresztmetszet (többerű):
1-16 mm2
Környezeti hőmérséklet üzem közben:
-25-70 °C
Süllyesztett szerelés:
nem
Kiegészítő berendezés lehetséges:
igen
Pólusszám (összesen):
2
Névleges löketfeszültség-állóság Uimp:
6 kV
Vonalkód:
3606480424267
Szállítói cikkszám:
A9N61526
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Termékcsalád C60
Termék vagy komponens típusa Áramkör-megszakító
Készülék rövid megnevezése C60H-DC
Pólusok megnevezése 2P
Védett pólusok száma 1
Névleges áramerősség 6 A at 25 °C
Hálózat típusa DC
Kioldóegység technológia Termikus-mágneses
Görbe kód C
Megszakítási kapacitás 10 kA Icu megfelel EN 60947-2 - 440 V DC
10 kA Icu megfelel IEC 60947-2 - 440 V DC
6 kA Icu megfelel EN 60947-2 - 500 V DC
6 kA Icu megfelel IEC 60947-2 - 500 V DC
20 kA Icu megfelel GB 14048.2 - 220 V DC
20 kA Icu megfelel IEC 60947-2 - 220 V DC
20 kA Icu megfelel GB 14048.2 - 250 V DC
20 kA Icu megfelel IEC 60947-2 - 250 V DC
Felhasználási kategória EN 60947-2
A kategória megfelel IEC 60947-2
Alkalmasság leválasztásra Igen megfelel EN 60947-2
Igen megfelel IEC 60947-2
Kiegészítő jellemzők
Hálózati frekvencia -
Ue névleges üzemi feszültség 500 V DC
Mágneses kioldási korlát 7...10 x In
Ics névleges üzemi zárlati megszakítóképesség 15 kA 75 % x Icu megfelel EN 60947-2 - 220 V DC
15 kA 75 % x Icu megfelel IEC 60947-2 - 220 V DC
15 kA 75 % x Icu megfelel EN 60947-2 - 250 V DC
15 kA 75 % x Icu megfelel IEC 60947-2 - 250 V DC
4.5 kA 75 % x Icu megfelel EN 60947-2 - 500 V DC
4.5 kA 75 % x Icu megfelel IEC 60947-2 - 500 V DC
7.5 kA 75 % x Icu megfelel EN 60947-2 - 440 V DC
7.5 kA 75 % x Icu megfelel IEC 60947-2 - 440 V DC
Ui névleges szigetelési feszültség DC IEC 60947-2
500 V DC conforming to EN 60947-2
Uimp névleges lökő-feszültség állóság EN 60947-2
6 kV megfelel IEC 60947-2
Érintkező helyzetjelző Igen
Vezérlés típusa Rúd
Helyi jelzés BE/KI jelzés
Szerelési mód Rögzített
Szerelőtartó 35 mm szimmetrikus DIN sín
Fésűs gyüjtősín elosztóblokk kompatibilitás Standard top or bottom
9 mm furattávolság 4
Magasság 81 mm
Szélesség 36 mm
Mélység 73 mm
Termék súlya 0.256 kg
Szín Fehér
Mechanikus tartósság 20000 ciklus
Elektromos élettartam 6000 ciklus - 500 V DC
3000 ciklus - 500 V DC
Gondoskodás lakatról Zárható
Reteszelési opciók leírása O pozícióban
Csatlakozás típusa Alagút típusú csatlakozók, felső vagy alsó for 1 flexibilis wire(s) 16 mm^(2) max
Alagút típusú csatlakozók, felső vagy alsó for 1 merev wire(s) 25 mm^(2) max
Megszorítási nyomaték 2.5 N.m top or bottom power circuit
Szivárgóáram-védelem Nincs
Termékkompatibilitás C60 tartozékok
C60 segédérintkező
Környezet
Szabványok EN 60947-2
IEC 60947-2
Szennyezési fok EN 60947-2
3 megfelel IEC 60947-2
Trópusállóság 2 conforming to IEC 60068-2
Relatív páratartalom 55 °C
Működési magasság 2000 m
Üzemi környezeti levegő hőmérséklet -25...70 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
