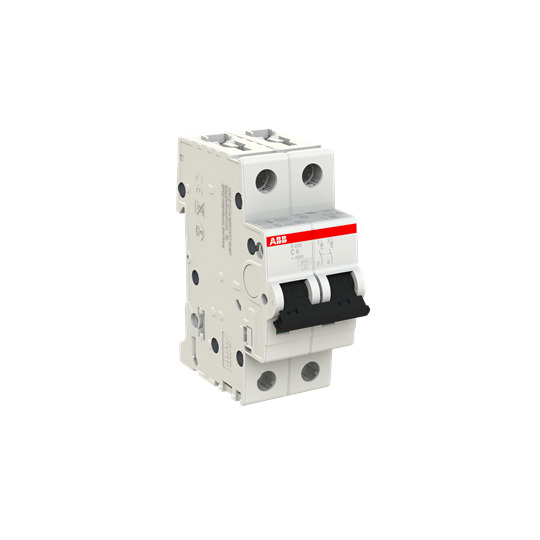

| Gyártói megnevezés | S202-C6 Kismegszakító, Icn=6kA, 2P, C karakterisztika, 230/440V AC, 125 V DC, In=6A |
| Gyártói cikkszám | 2CDS252001R0064 |
| Kismegszakító karakterisztika | C |
| Kismegszakító pólusszám | 2 |
| Vonalkód | 4016779465502 |
| Áramerősség | 6 |
| Márka | ABB |
| Cikkszám | ABB-S202-C6 |
|
Leírás: szabványok:IEC / EN 60898-1
IEC / EN 60947-2
UL 1077
Pólusok száma:2
Kioldási jelleggörbe:C
Névleges áram (I n ):6 A
Névleges üzemi feszültség:acc. az IEC 60898-1 400 V AC
acc. az IEC 60947-2 440 V AC
Energia veszteség:4 W
névleges működési feltételek pólusonként 2 W
Névleges szigetelési feszültség (U i ):acc. Az IEC / EN 60664-1 440 V
Működési feszültség:Maximális (Incl. Tolerance) 125 V DC
Maximális (Incl. Tolerance) 440 V AC
Maximális 440 V AC
Maximális 125 V DC
Minimális 12 V AC
minimum 12 V DC
Névleges frekvencia (f):50 Hz
60 Hz
Névleges rövidzárási kapacitása (I cn ):(400 V AC) 6 kA
Névleges Végső Rövid megszakítóképesség (I cu ):(230 V AC) 20 kA
(440 V AC) 10 kA
Névleges Service Rövid megszakítóképesség (I cs ):(230 V AC) 15 kA
Energia korlátozása Osztály:3
Túlfeszültség kategória:III
Szennyezés foka:3
Névleges lökőfeszültség (U imp ):4 kV
(6,2 kV @ tengerszinten)
(5,0 kV @ 2000 m)
Dielektromos Teszt feszültség:50/60 Hz, 1 perc: 2 kV
Ház anyaga:Szigetelés II csoport RAL 7035
Működtető típus:Szigetelés csoport II, fekete, lezárható
Kapcsolat Pozíció jelzés:Red ON / OFF Zöld
Védettség:IP20
Megjegyzések:IP40 a burkolat fedél
Elektromos Endurance:20000 AC ciklus
Mechanikus Endurance:20000 ciklus
|
|
| Feszültség fajtája: | AC/DC |
| Beépítési mélység: | 69 mm |
| Névleges áram: | 6 A |
| Névleges feszültség: | 400 V |
| Frekvencia: | 50-50 Hz |
| Kioldási karakterisztika: | C |
| Névleges szigetelőfeszültség Ui: | 440 V |
| Energiabehatárolási osztály: | 3 |
| Túlfeszültség-kategória: | 3 |
| Szennyeződési fok: | 3 |
| Modulszélesség: | 2 |
| Robbanásvédett: | nem |
| Védettség: | IP20 |
| Biztosított pólusok száma: | 2 |
| Kapcsolt nulla: | nem |
| Csatlakoztatható vezeték-keresztmetszet (tömör): | 0.75-0.75 mm² |
| Csatlakoztatható vezeték-keresztmetszet (többerű): | 0.75-0.75 mm² |
| Környezeti hőmérséklet üzem közben: | -25--25 °C |
| Süllyesztett szerelés: | nem |
| Kiegészítő berendezés lehetséges: | igen |
| Pólusszám (összesen): | 2 |
| Zárlati szilárdság Icn EN 60898 szerint 400 V-nál: | 6 kA |
| Zárlati szilárdság Icu EN 60947 szerint 230 V-nál: | 20 kA |
| Zárlati szilárdság Icn EN 60947 szerint 400 V-nál: | 10 kA |
| Névleges löketfeszültség-állóság Uimp: | 4 kV |
