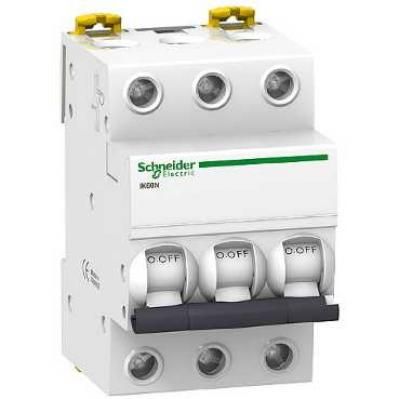

Kismegszakító 3P B 63A 6kA IK60N

Feszültség fajtája:

Beépítési mélység:

44.5 mm

Névleges áram:

63 A

Névleges feszültség:

400 V

Frekvencia:

50-60 Hz

Kioldási karakterisztika:

Névleges szigetelőfeszültség Ui:

440 V

Energiabehatárolási osztály:

Túlfeszültség-kategória:

Szennyeződési fok:

Modulszélesség:

Robbanásvédett:

nem mm²

Veszteségi teljesítmény:

5.6

Védettség:

IP20

Biztosított pólusok száma:

Kapcsolt nulla:

nem

Alkalmas süllyesztett-szereléshez:

nem

Csatlakoztatható vezeték-keresztmetszet (tömör):

1-35 mm²

Csatlakoztatható vezeték-keresztmetszet (többerű):

1-25 mm²

Környezeti hőmérséklet üzem közben:

-25-60 °C

Süllyesztett szerelés:

nem

Kiegészítő berendezés lehetséges:

nem

Pólusszám (összesen):

Zárlati szilárdság Icn EN 60898 szerint 400 V-nál:

6 kA

Zárlati szilárdság Icn EN 60898 szerint 230 V-nál:

6 kA

Névleges löketfeszültség-állóság Uimp:

4 kV

Leírás

Megszakító alkalmazása Elosztás Range Acti 9 Termék vagy komponens típusa Áramkör-megszakító Product name IK60 Készülék rövid megnevezése IK60N Pólusok megnevezése 3P Védett pólusok száma 3 Névleges áramerősség 63 A Hálózat típusa AC Kioldóegység technológia Termikus-mágneses Görbe kód B Megszakítási kapacitás 6000 A Icn megfelel EN 60898-1 - 400 V AC 50/60 Hz 6000 A Icn conforming to IEC 60898-1 - 400 V AC 50/60 Hz Felhasználási kategória EN 60947-2 A kategória megfelel IEC 60947-2 Alkalmasság leválasztásra Yes conforming to EN 60898-1 Yes conforming to IEC 60898-1 Hálózati frekvencia 50/60 Hz Mágneses kioldási korlát 3...5 x In Ics névleges üzemi zárlati megszakítóképesség 6000 A 100 % x Icu megfelel EN 60898-1 - 400 V AC 50/60 Hz 6000 A 100 % x Icu conforming to IEC 60898-1 - 400 V AC 50/60 Hz Korlátozási osztály 3 conforming to EN 60898-1 3 megfelel IEC 60898-1 Ui névleges szigetelési feszültség 400 V AC 50/60 Hz conforming to EN 60898-1 400 V AC 50/60 Hz conforming to IEC 60898-1 Uimp névleges lökő-feszültség állóság 4 kV conforming to EN 60898-1 4 kV conforming to IEC 60898-1 Érintkező helyzetjelző Nem Vezérlés típusa Rúd Helyi jelzés Nincs Szerelési mód Installált kivehető fésűs összekötősín Szerelőtartó DIN sín 9 mm furattávolság 6 Szélesség 54 mm Szín Fehér Csatlakozás típusa Single terminal, felső vagy alsó merev wire(s) 1...35 mm^(2) max Single terminal, felső vagy alsó flexibilis wire(s) 1...25 mm^(2) max Vezeték csupaszítási hossz 14 mm top or bottom Megszorítási nyomaték 3.5 N.m top or bottom Szivárgóáram-védelem Nincs Szabványok EN 60898-1 IEC 60898-1 IP védettségi szint IP3 conforming to EN 60947-2 IP3 conforming to IEC 60947-2 Szennyezési fok 2 conforming to IEC 60898-1 2 conforming to EN 60898-1 Túlfeszültség kategória II Trópusállóság 2 conforming to EN/IEC 60068-2-78 Relatív páratartalom 95 % Működési magasság 0...2000 m Üzemi környezeti levegő hőmérséklet -25...60 °C Környezeti levegő hőmérséklet tárolásra -40...85 °C
