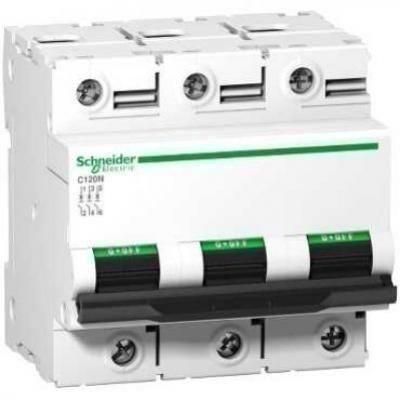

> Kismegszakító 3P C 125A 10kA ACTI9 C120N
Kismegszakító 3P C 125A 10kA ACTI9 C120N
Feszültség fajtája:
AC
Beépítési mélység:
44 mm
Névleges áram:
125 A
Névleges feszültség:
400 V
Frekvencia:
50-60 Hz
Kioldási karakterisztika:
C
Névleges szigetelőfeszültség Ui:
500 V
Energiabehatárolási osztály:
3
Túlfeszültség-kategória:
4
Szennyeződési fok:
3
Modulszélesség:
4.5
Robbanásvédett:
nem mm2
Veszteségi teljesítmény:
4.1
Védettség:
IP20
Biztosított pólusok száma:
3
Kapcsolt nulla:
nem
Alkalmas süllyesztett-szereléshez:
nem
Csatlakoztatható vezeték-keresztmetszet (tömör):
1.5-50 mm2
Csatlakoztatható vezeték-keresztmetszet (többerű):
1-35 mm2
Környezeti hőmérséklet üzem közben:
-25-70 °C
Süllyesztett szerelés:
nem
Kiegészítő berendezés lehetséges:
igen
Pólusszám (összesen):
3
Zárlati szilárdság Icn EN 60898 szerint 400 V-nál:
10 kA
Zárlati szilárdság Icn EN 60898 szerint 230 V-nál:
10 kA
Zárlati szilárdság Icu EN 60947 szerint 230 V-nál:
20 kA
Zárlati szilárdság Icn EN 60947 szerint 400 V-nál:
10 kA
Névleges löketfeszültség-állóság Uimp:
6 kV
Vonalkód:
3606480379413
Szállítói cikkszám:
A9N18369
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
Megszakító alkalmazása Elosztás
Termékcsalád C120
Termék vagy komponens típusa Áramkör-megszakító
Készülék rövid megnevezése C120N
Pólusok megnevezése 3P
Védett pólusok száma 3
Névleges áramerősség 125 A - 30 °C
Hálózat típusa AC
Kioldóegység technológia Termikus-mágneses
Görbe kód C
Megszakítási kapacitás 6 kA Icu conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz
10 kA Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
20 kA Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA Icu conforming to EN/IEC 60947-2 - <= 375 V DC
Alkalmasság leválasztásra Igen megfelel IEC 60947-2
Kiegészítő jellemzők
Hálózati frekvencia 50/60 Hz
Ue névleges üzemi feszültség 415 V AC 50/60 Hz
Mágneses kioldási korlát 5...10 x In
Ics névleges üzemi zárlati megszakítóképesség 4.5 kA 75 % x Icu megfelel EN/IEC 60947-2 - 440 V AC 50/60 Hz
7.5 kA 75 % x Icu conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % x Icu conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
Korlátozási osztály 3 conforming to EN/IEC 60947-2
Ui névleges szigetelési feszültség 500 V AC 50/60 Hz conforming to EN/IEC 60947-2
Uimp névleges lökő-feszültség állóság 6 kV conforming to EN/IEC 60947-2
Érintkező helyzetjelző Igen
Vezérlés típusa Rúd
Helyi jelzés BE/KI jelzés
Szerelési mód Clip-on
Szerelőtartó 35 mm szimmetrikus DIN sín
Fésűs gyüjtősín elosztóblokk kompatibilitás NO
9 mm furattávolság 9
Magasság 81 mm
Szélesség 81 mm
Mélység 73 mm
Termék súlya 0.615 kg
Szín Fehér
Mechanikus tartósság 20000 ciklus
Elektromos élettartam 5000 cycles megfelel IEC 60947-2
Csatlakozás típusa Alagút típusú csatlakozók merev 1...50 mm^(2)
Alagút típusú csatlakozók flexibilis 1.5...35 mm^(2)
Vezeték csupaszítási hossz 15 mm
Megszorítási nyomaték 3.5 N.m
Szivárgóáram-védelem Különálló blokk
Környezet
Szabványok EN/IEC 60947-2
IEC 60898-1
Termékbizonyítványok GOST
Minőségcímkék NF
IP védettségi szint IP20 megfelel IEC 60529
Szennyezési fok 3 megfelel IEC 60947-2
Áramütés védelmi osztály III osztály
Trópusállóság 2 megfelel IEC 60068-1
Relatív páratartalom 55 °C
Működési magasság 2000 m
Üzemi környezeti levegő hőmérséklet -25...70 °C
Környezeti levegő hőmérséklet tárolásra -40...85 °C
Letöltések
Kismegszakító 3P C 125A 10kA ACTI9 C120N
Online ár:
107 490 Ft / db
Készleten: 13 db
