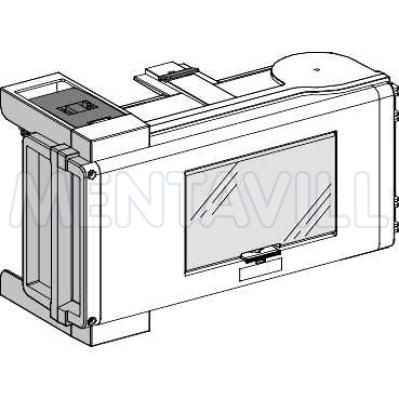

| Osztály: | Tokozott síncsatorna leágazó doboz |
| Gyártói megnevezés | Leágazódoboz moduláris készülékekhez, 100A |
| Gyártói cikkszám | KSB100SM512 |
| Vonalkód | 3606480005886 |
| Márka | SCHNEIDER |
| Cikkszám | S9KSB100SM51 |
|
Leírás: Termékcsalád Canalis
Product name KS
Termék vagy komponens típusa Leágazó egység
Termékkompatibilitás Modular device
le névleges üzemi áram 100 A
Leágazóegység polaritása 3L+PEN
Kiegészítő jellemzők
Készülékalkalmazás Medium power distribution
Ue névleges üzemi feszültség 230...690 V depending on protective device
Uimp névleges lökő-feszültség állóság 6.8 kV
Ui névleges szigetelési feszültség 400 V depending on protective device
500 V depending on protective device
690 V depending on protective device
Hálózati frekvencia 50/60 Hz
Védelem típusa Védelem nélkül
Csatlakozás típusa Lug ISO63 35 mm^(2) flexible
Lug ISO63 35 mm^(2) rigid
Leágazóegység szétcsatlakoztatási mód Ajtónyitással
Leágazóegység csatlakozó típusa Fix polaritással
Ajtó nyitási oldal Jobb
Door opening size 545.5 mm
IP védettségi szint IP55 megfelel IEC 60529
IK védelmi fokozat IK08 megfelel IEC 62262
Szabványok IEC 60439-2
IEC 61439-6
Szín White : RAL 9001
18 mm perforációtávolság 12
Szélesség 444 mm
Mélység 133 mm
Magasság 220 mm
Termék súlya 5 kg
Környezet
Earthing system TN-C for a busbar trunking
TN-C for a tap-off unit
|
|
| Szín: | fehér |
| Szélesség: | 133 mm |
| Magasság: | 220 mm |
| RAL-szám: | 9001 |
| Helyzetrögzítéssel: | nem |
| Biztosítás: | nincs |
| Vezetékek száma (földelés nélkül): | 3 |
| Fázisválasztás: | nem |
| Pólusszám: | 4 |
| Hosszúság: | 444 mm |
| Védettség: | IP55 |
| Indulás fajtája: | vezetékbevezetés |
| Névleges feszültség AC 50 Hz-nél: | 230-690 V |
| Dugaszoló aljzat típusa: | egyéb |
| Névleges áram AC 50 Hz-nél: | 100 A |
