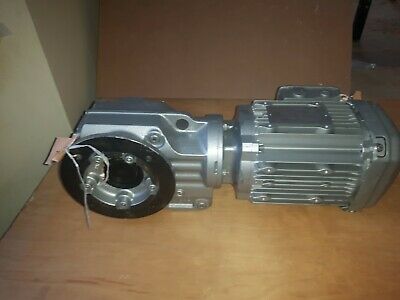

KÚPKEREKES HAJTÓMŰVES MOTOR SEW

KAF77 DRN112M4/BE5HR/C Műszaki adatok Fordulatszám 50 Hz [1/min] : 1464 / 57 Kapcsolási ábra : R13 / 680010306 Fordulatszám 60 Hz [1/min] : 1769 / 69 Sziget. oszt.[°C]/IP védettség : 155(F) / 55 Teljes áttétel [i] : 25,62 / 0 Nemzetközi energiaosztály : IE3 Ma max [Nm] : 1550 Hatásfok 50 Hz Kihajtó nyomaték 50Hz [Nm] : 670 50/75/100% esetén Pn [%] : 88,6 / 89,4 / 88,7 Kihajtó nyomaték 60Hz [Nm] : 555 Hatásfok 60 Hz Üzemi faktor SEW-FB : 2,30 / 2,80 50/75/100% esetén Pn [%] : 88,5 / 89,6 / 89,5 Beépítési helyzet : M4A CE jel : Van Kapocsdoboz elh. [°]/Kábelbev. : 90 (B) / normál Fék : BE5B Kenőanyag / -mennyiség [l] : CLP 220 Ásványi olaj / 5,70 Kézi fékoldás : HR = visszaugró manuális fékoldás Szín : RAL7031 (kékesszürke) fedőfestés Kézi fékoldás helyzete [°] : 33 Fékfesz. [V]/-nyomaték [Nm] : 400 AC / 55 Hajtómű : KAF77 Fékfeszültség-tartomány : 380-480 Csőtengely : 50 mm Fék-egyeniránító : BGE1.5 iviteli fajta : B5-peremes kivitel csötengellyel Fék kapcsolási ábra : B100 / 690010106 Burkolat : nincs Ventilátor burkolat-elem : C = védőtető Perem : 300 Kapocsdoboz : 13612921 Dokumentáció száma A : 25803697 Dokumentáció száma A : 25957236 Alkatrészlista : 382611695 26861461 26871335 Motor : DRN112M4/BE5HR/C Motor-teljesítmény [kW] : 4 Típustábla : angol Bekapcsolási tartam S1-S10 : S1 Típustábla helyzete : 180° Feszültségtartomány 50 Hz [V] : 220-230D/380-400Y Típustábla szöveg : 51501098 Névleges áram [A] : 14,20 / 8,10 Kezelési ut. A nyelv / db : magyar / 0 Feszültségtartomány 60 Hz [V] : 254-266D/440-460Y Alkatrészlista / Nyelv / db : angol / 0 Névleges áram [A] : 12,40 / 7,20 Vámtarifaszám : 85015220 cos phi : 0,81 / 0,79
