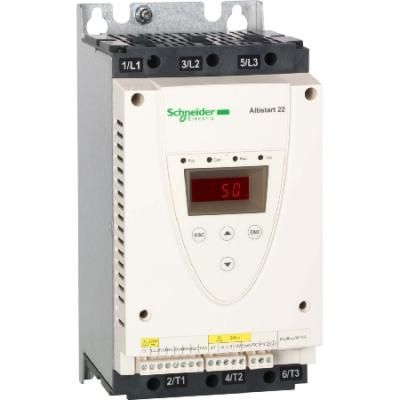

Termékcsalád Altistart 22 Termék vagy komponens típusa Lágyindító Termék felhasználási területe Aszinkron motorok Termékspecifikus alkalmazás Normál és mostoha környezeti alkalmazások Komponens neve ATS22 Fázisok hálózatszáma 3 fázis Us névleges betáplálási feszültség 230...440 V (- 15...10 %) Motorteljesítmény kW 4 kW at 230 V 7.5 kW at 400 V 7.5 kW 440 V Gyártóművi beállítási áram 14.8 A Teljesítményveszteség W-ben 39 W for standard applications Felhasználási kategória AC-53A Indítás típusa Indítás nyomatékszabályozással (áram korlátozás = 3,5 In) IcL indítómotor teljesítménye 17 A (connection in the motor supply line) for standard applications IP védettségi szint IP20 Szerelvény stílusa Hőnyelővel Elérhető funkció Belső bypass Betáplálási feszültség korlátok 195...484 V Betáplálási frekvencia 50...60 Hz (- 10...10 %) Hálózati frekvencia 45...66 Hz Készülékcsatlakozás A motor tápvezetékében A motor delta érintkezőihez Vezérlőkör feszültség 220...230 V 50/60 Hz Vezérlőáramkör-fogyasztás 20 W Diszkrét kimeneti szám 2 Diszkrét kimenet típusa (R1)relé kimenetek 230 V running, alarm, trip, stopped, no stopped, starting, ready, C/O (R2)relé kimenetek 230 V running, alarm, trip, stopped, not stopped, starting, ready, C/O Minimális kapcsolóáram Relé kimenetek 100 mA 12 V, DC Maximális kapcsolási áram Relé kimenetek 5 A 250 V, AC ellenálló load, cos phi = Relé kimenetek 5 A 30 V, DC ellenálló load, cos phi = 1 Relé kimenetek 2 A 250 V, AC indukciós load, cos phi = 0.4, L/R = 20 ms Relé kimenetek 2 A 30 V, DC indukciós load, L/R = 7 ms Diszkrét bemenet száma 3 Diszkrét bemenet típusa (LI1, LI2, LI3) logic 5 mA 4.3 kOhm Diszkrét bemeneti feszültség 24 V (<= 30 V) Diszkrét bemeneti logika (LI1, LI2, LI3) positive logic state 0 < 5 V and < 2 mA state 1 > 11 V and > 5 mA Kimeneti áramerősség 0.4...1 Icl adjustable PTC szonda bemenet 750 Ohm Kommunikációs port protokoll Modbus Csatlakozótípus 1 RJ45 Kommunikációs adatkapcsolat Soros Fizikai interfész RS485 több leágazással Átviteli sebesség 4800, 9600 vagy 19200 bps Telepített készülék 31 Védelem típusa Phase failure on line Thermal protection on motor Thermal protection on starter Jelölés CE Hűtés típusa Kényszerített áramlás Működési helyzet Függőleges +/- 10 fok Magasság 265 mm Szélesség 130 mm Mélység 169 mm Termék súlya 7 kg Elektromágneses kompatibilitás Vezetett és sugárzott kibocsátások megfelel IEC 60947-4-2 A. szint Nedves ingadozó hullámok megfelel IEC 61000-4-12 3. szint Elektrosztatikus kisülés megfelel IEC 61000-4-2 3. szint Villamos tranziensek elleni védettség megfelel IEC 61000-4-4 4. szint Sugárzott rádio-elektromos interferencia elleni védettség megfelel IEC 61000-4-3 3. szint Feszültség/áramimpulzus megfelel IEC 61000-4-5 3. szint Szabványok EN/IEC 60947-4-2 Termékbizonyítványok CCC CSA C-Tick GOST UL Rezgési ellenállás 1 gn (f = 13...200 Hz) megfelel EN/IEC 60068-2-6 1,5 mm (f = 2...13 Hz) megfelel EN/IEC 60068-2-6 Ütésállóság 15 gn for 11 ms megfelel EN/IEC 60068-2-27 Zajszint 45 dB Szennyezési fok Level 2 conforming to IEC 60664-1 Relatív páratartalom <= 95 % nincs kondenzáció vagy csöpögő víz megfelel EN/IEC 60068-2-3 Környező üzemi levegő hőmérséklet -10...40 °C nincs derating > 40...< 60 °C with current derating 2.2 % per °C Környezeti levegő hőmérséklet tárolásra -25...70 °C Üzemi magasság <= 1000 m csökkenés nélkül > 1000...< 2000 m with current derating of 2.2 % per additional 100 m
