Gyártói cikkszám | LVSXR118 |
Szín | FEHÉR |
Márka | SCHNEIDER |
Cikkszám | S9LVSXR118 |

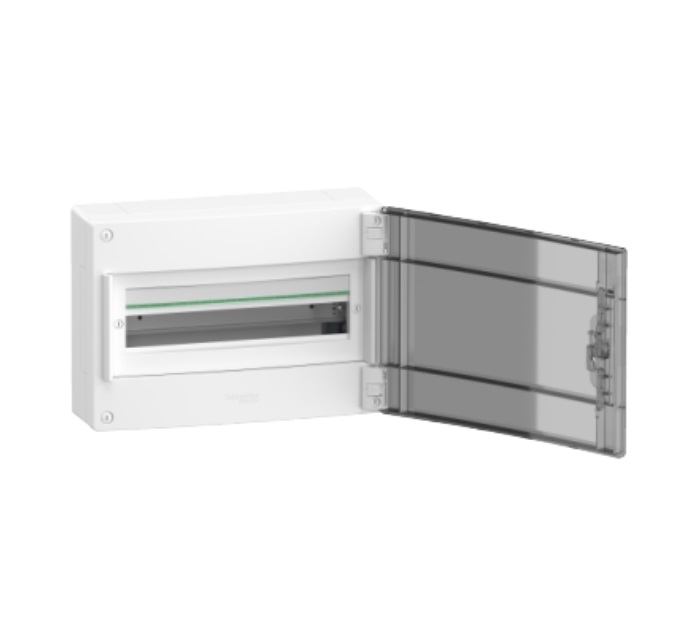

Leírás: PRISMASET XS Szekrény, füstszínű ajtó, falon kívüli, 1x18 modul, PEN
Termékcsalád
PrismaSeT
Termék neve
XS
Termék vagy alkatrész típusa
Szekrény
szekrény típusa
Elosztószekrény
szekrény szerelése
Felület
szélesség
Teljes: 426 mm
magasság
Teljes: 300 mm
mélység
Teljes : 151 mm
belső mélység
135 mm
18 mm-es modulok száma soronként
18
A vízszintes sorok száma
1
Összesen 18 mm-es modulok
18
9 mm-es osztások
36
Elektromos szigetelési osztály
II. osztály
Tartozék
1 azonosító címke
1 címkevédő
2 sorkapocs
1 üres fedlap csík
1 ajtó
1 DIN sín
1 hátsó fedlap
előlap típusa
Moduláris
ajtó típusa
Átlátszó
A sín típusa
Szimmetrikus DIN
szerelőlemez leírás
Szerelőlemez nélkül
teljesítmény disszipáció W-ban
33 W
[In] névleges áram
90 A
Ui névleges szigetelési feszültség
400 V
Kábelbemenet
Kábel vagy cső
Kivágott lemezek
Csatorna
Eltávolítható fedél
A sorkapcsok száma
1 föld mellett 16 kimenők
1 nulla mellett 8 kimenők
elosztóblokk kimenők
8 x 16 mm2 + 8 x 10 mm2 esetén föld
4 x 16 mm2 + 4 x 10 mm2 esetén nulla
csatlakozás típusa
Csavaros csatlakozók (föld) , 8 x 16 mm2
Csavaros csatlakozók (föld) , 8 x 10 mm2
Csavaros csatlakozók (nulla) , 4 x 16 mm2
Csavaros csatlakozók (nulla) , 4 x 10 mm2
reteszelési opciók leírása
Biztonsági kulcs opció
szekrény anyaga
Hátsó rész: technikai műanyag
Szekrény: technikai műanyag
Mellső (rotációs hjatás): technikai műanyag
Ajtó: technikai műanyag
Nettó súly
2,500 kg
szín
Szekrény: fehér (RAL 9003)
Mellső (rotációs hjatás): fehér (RAL 9003)
Ajtó: füstölt
Piaci szegmens
Lakossági
Kis épületek
tűzellenállási képesség
Bar: 650 °C megfelel IEC 60695-2-11
Szekrény: 650 °C megfelel IEC 60695-2-11
Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11
Ajtó: 750 °C megfelel IEC 60695-2-11
IP védettségi szint
IP40 with closed door
IK védelmi fokozat
IK09 with closed door
túlfeszültség kategória
II
Környezeti levegő hőmérséklete a működéshez
-25…60 °C
Szabványok
IEC 60670-1
IEC 60670-24
IEC 61439-1
IEC 61439-3
Minőségi címkék
IMQ
|
