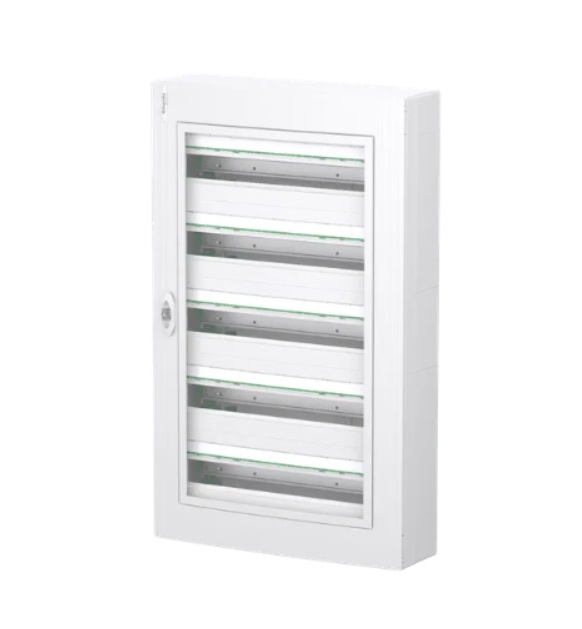

PRISMASET XS Szekrény, átlátszó ajtó, falon kívüli, 5x24 modul, PEN Termékcsalád PrismaSeT Termék neve XS Termék vagy alkatrész típusa Szekrény szekrény típusa Elosztószekrény szekrény szerelése Felület szélesség Teljes: 550 mm magasság Teljes: 900 mm mélység Teljes : 168 mm belső mélység 155 mm Soronkénti modulszám 24 Sorok száma 5 Összesen 18 mm-es modulok 120 9 mm-es osztások 240 Elektromos szigetelési osztály II. osztály Tartozék 5 azonosító címke 5 címkevédő 2 sorkapocs 2 üres fedlap csík 1 ajtó 5 DIN sín 4 cable fixing hardware 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Átlátszó A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül levehető alkatrészek DIN sín teljesítmény disszipáció W-ban 94 W névleges áramerősség 125 A Ui névleges szigetelési feszültség 400 V Kábelbemenet Kábel vagy cső Kivágott lemezek Csatorna Eltávolítható fedél A sorkapcsok száma 1 föld mellett 62 kimenők 1 nulla mellett 84 kimenők elosztóblokk kimenők 9 x 25 mm2 + 53 x 4 mm2 esetén föld 6 x (3 x 25 mm2 + 11 x 4 mm2) esetén nulla csatlakozás típusa Csavaros csatlakozók (föld) , 9 x 6…25 mm2 Benyomható (föld) , 53 x 1,5…4 mm2 (rugalmas) Benyomható (föld) , 53 x 6 mm2 (Merev szálú) Csavaros csatlakozók (nulla) , 18 x 6…25 mm2 Benyomható (nulla) , 66 x 1,5…4 mm2 (rugalmas) Benyomható (nulla) , 66 x 6 mm2 (Merev szálú) reteszelési opciók leírása Biztonsági kulcs opció szekrény anyaga Hátsó rész: fém Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: üveg Nettó súly 19,490 kg szín Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: színtelen Piaci szegmens Lakossági Kis épületek tűzellenállási képesség Szekrény: 650 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11 IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door túlfeszültség kategória II Környezeti levegő hőmérséklete a működéshez -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 IEC 61439-1 IEC 61439-3 Minőségi címkék IMQ
