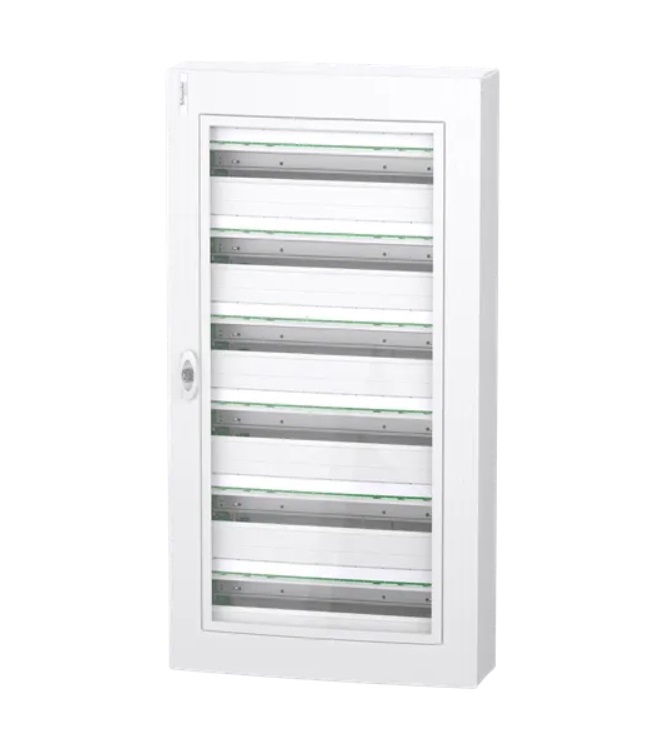

> LAK.ELOSZTÓ FKÍV.6x24M ÁTL.AJTÓS
LAK.ELOSZTÓ FKÍV.6x24M ÁTL.AJTÓS
Gyártói cikkszám:
|
LVSXR624
|
Szín:
|
FEHÉR
|
Márka:
|
SCHNEIDER
|
Cikkszám:
|
S9LVSXR624
|
Megnevezés teljes név:
|
LAK.ELOSZTÓ FKÍV.6x24M ÁTL.AJTÓS
|
több
keyboard_arrow_down
keyboard_arrow_up
Leírás
PRISMASET XS Szekrény, átlátszó ajtó, falon kívüli, 6x24 modul, PEN
Termékcsalád
PrismaSeT
Termék neve
XS
Termék vagy alkatrész típusa
Szekrény
szekrény típusa
Elosztószekrény
szekrény szerelése
Felület
szélesség
Teljes: 550 mm
magasság
Teljes: 1050 mm
mélység
Teljes : 168 mm
belső mélység
155 mm
18 mm-es modulok száma soronként
24
A vízszintes sorok száma
6
Összesen 18 mm-es modulok
144
9 mm-es osztások
288
Elektromos szigetelési osztály
II. osztály
Tartozék
6 azonosító címke
6 címkevédő
2 sorkapocs
2 üres fedlap csík
1 ajtó
6 DIN sín
5 cable fixing hardware
1 hátsó fedlap
előlap típusa
Moduláris
ajtó típusa
Átlátszó
A sín típusa
Szimmetrikus DIN
szerelőlemez leírás
Szerelőlemez nélkül
levehető alkatrészek
DIN sín
teljesítmény disszipáció W-ban
100 W
[In] névleges áram
125 A
Ui névleges szigetelési feszültség
400 V
Kábelbemenet
Kábel vagy cső
Kivágott lemezek
Csatorna
Eltávolítható fedél
A sorkapcsok száma
1 föld mellett 72 kimenők
1 nulla mellett 84 kimenők
elosztóblokk kimenők
9 x 25 mm2 + 63 x 4 mm2 esetén föld
6 x (3 x 25 mm2 + 11 x 4 mm2) esetén nulla
csatlakozás típusa
Csavaros csatlakozók (föld) , 9 x 6…25 mm2
Benyomható (föld) , 63 x 1,5…4 mm2 (rugalmas)
Benyomható (föld) , 63 x 6 mm2 (Merev szálú)
Csavaros csatlakozók (nulla) , 18 x 6…25 mm2
Benyomható (nulla) , 66 x 1,5…4 mm2 (rugalmas)
Benyomható (nulla) , 66 x 6 mm2 (Merev szálú)
reteszelési opciók leírása
Biztonsági kulcs opció
szekrény anyaga
Hátsó rész: fém
Szekrény: technikai műanyag
Mellső (rotációs hjatás): technikai műanyag
Ajtó: üveg
Nettó súly
22,06 kg
szín
Szekrény: fehér (RAL 9003)
Mellső (rotációs hjatás): fehér (RAL 9003)
Ajtó: színtelen
Piaci szegmens
Lakossági
Kis épületek
tűzellenállási képesség
Szekrény: 650 °C megfelel IEC 60695-2-11
Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11
IP védettségi szint
IP40 with closed door
IK védelmi fokozat
IK09 with closed door
túlfeszültség kategória
II
Működéshez szükséges környezeti levegő hőmérséklete
-25…60 °C
Szabványok
IEC 60670-1
IEC 60670-24
IEC 61439-1
IEC 61439-3
Minőségi címkék
IMQ
LAK.ELOSZTÓ FKÍV.6x24M ÁTL.AJTÓS
Online ár:
193 190 Ft / db
Nincs készleten
×
