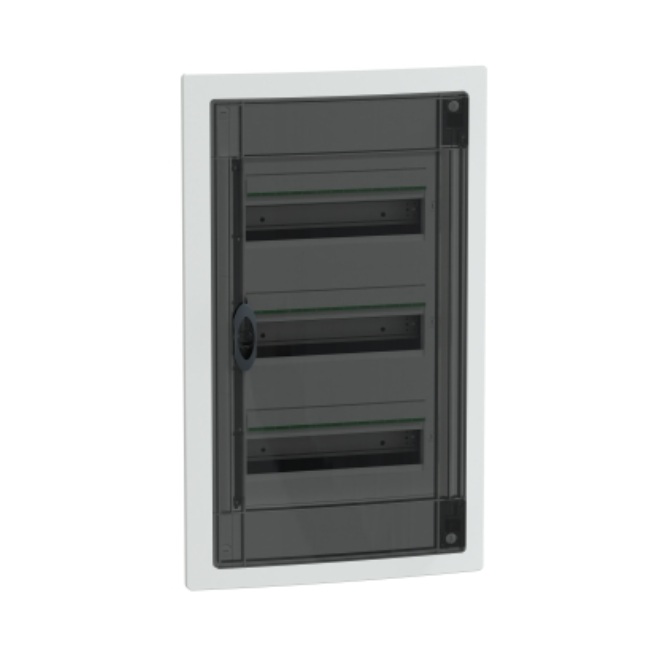

PRISMASET XS Szekrény, füstszínű ajtó, süllyesztett, 3x13 modul, PEN Termékcsalád PrismaSeT Termék neve XS Termék vagy alkatrész típusa Szekrény szekrény típusa Elosztószekrény szekrény szerelése Süllyesztett szélesség Teljes: 351 mm Beágyazott: 321 mm magasság Teljes: 660 mm Beágyazott: 630 mm mélység Teljes : 129 mm Beágyazott : 86 mm belső mélység 80 mm Soronkénti modulszám 13 Sorok száma 3 Összesen 18 mm-es modulok 39 9 mm-es osztások 78 Elektromos szigetelési osztály II. osztály Tartozék 3 azonosító címke 3 címkevédő 2 sorkapocs 1 üres fedlap csík 1 ajtó 3 DIN sín 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Átlátszó A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül teljesítmény disszipáció W-ban 56 W névleges áramerősség 90 A Ui névleges szigetelési feszültség 400 V Kábelbemenet Kábel vagy cső Kivágott lemezek Eltávolítható fedél A sorkapcsok száma 1 föld mellett 22 kimenők 1 nulla mellett 24 kimenők elosztóblokk kimenők 11 x 16 mm2 + 11 x 10 mm2 esetén föld 3 x (4 x 16 mm2 + 4 x 10 mm2) esetén nulla csatlakozás típusa Csavaros csatlakozók (föld) , 11 x 16 mm2 Csavaros csatlakozók (föld) , 11 x 10 mm2 Csavaros csatlakozók (nulla) , 12 x 16 mm2 Csavaros csatlakozók (nulla) , 12 x 10 mm2 reteszelési opciók leírása Biztonsági kulcs opció szekrény anyaga Hátsó rész: technikai műanyag Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: technikai műanyag Nettó súly 4,870 kg szín Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: füstölt Piaci szegmens Lakossági Kis épületek tűzellenállási képesség Bar: 650 °C megfelel IEC 60695-2-11 Szekrény: 650 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11 Ajtó: 750 °C megfelel IEC 60695-2-11 IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door túlfeszültség kategória II Környezeti levegő hőmérséklete a működéshez -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 IEC 61439-1 IEC 61439-3 Minőségi címkék IMQ
