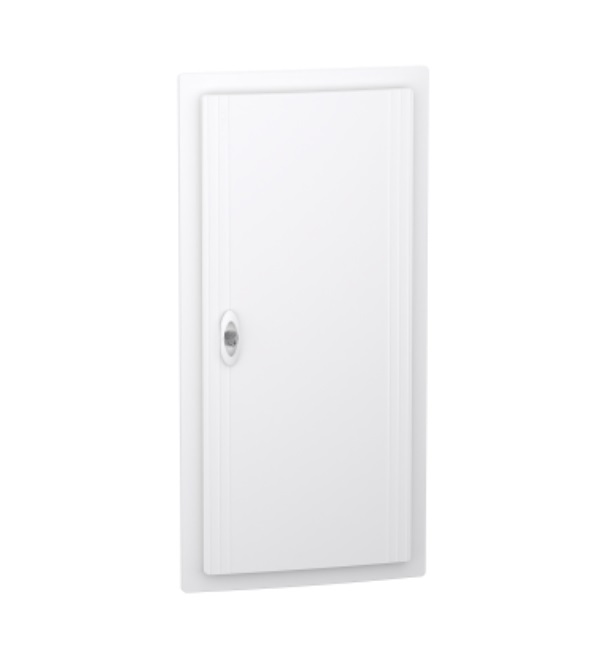

PRISMASET XS Szekrény, teli ajtó, süllyesztett, 4x13 modul, PEN szekrény típusa Elosztószekrény szekrény szerelése Süllyesztett szélesség Teljes: 351 mm Beágyazott: 321 mm magasság Teljes: 810 mm Beágyazott: 780 mm mélység Teljes: 129 mm Beágyazott: 86 mm belső mélység 80 mm 18 mm-es modulok száma soronként 13 A vízszintes sorok száma 4 Összesen 18 mm-es modulok 52 9 mm-es osztások 104 Elektromos szigetelési osztály II. osztály Tartozék 4 azonosító címke 4 címkevédő 2 sorkapocs 1 üres fedlap csík 1 ajtó 4 DIN sín 1 hátsó fedlap előlap típusa Moduláris ajtó típusa Sima A sín típusa Szimmetrikus DIN szerelőlemez leírás Szerelőlemez nélkül teljesítmény disszipáció W-ban 76 W [In] névleges áram 90 A Ui névleges szigetelési feszültség 400 V Kábelbemenet Kábel vagy cső Kivágott lemezek Eltávolítható fedél A sorkapcsok száma 1 nulla mellett 32 kimenők 1 föld mellett 32 kimenők elosztóblokk kimenők 4 x (4 x 16 mm2 + 4 x 10 mm2) esetén föld 4 x (4 x 16 mm2 + 4 x 10 mm2) esetén nulla csatlakozás típusa Csavaros csatlakozók (föld) , 16 x 16 mm2 Csavaros csatlakozók (föld) , 16 x 10 mm2 Csavaros csatlakozók (nulla) , 16 x 16 mm2 Csavaros csatlakozók (nulla) , 16 x 10 mm2 reteszelési opciók leírása Biztonsági kulcs opció szekrény anyaga Hátsó rész: technikai műanyag Szekrény: technikai műanyag Mellső (rotációs hjatás): technikai műanyag Ajtó: technikai műanyag Nettó súly 5,900 kg szín Szekrény: fehér (RAL 9003) Mellső (rotációs hjatás): fehér (RAL 9003) Ajtó: fehér (RAL 9003) Piaci szegmens Lakossági Kis épületek tűzellenállási képesség Bar: 650 °C megfelel IEC 60695-2-11 Szekrény: 650 °C megfelel IEC 60695-2-11 Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11 Ajtó: 650 °C megfelel IEC 60695-2-11 IP védettségi szint IP40 with closed door IK védelmi fokozat IK09 with closed door túlfeszültség kategória II Működéshez szükséges környezeti levegő hőmérséklete -25…60 °C Szabványok IEC 60670-1 IEC 60670-24 IEC 61439-1 IEC 61439-3 Minőségi címkék IMQ
