Gyártói cikkszám | LVSXQ113 |
Szín | FEHÉR |
Márka | SCHNEIDER |
Cikkszám | S9LVSXR113 |

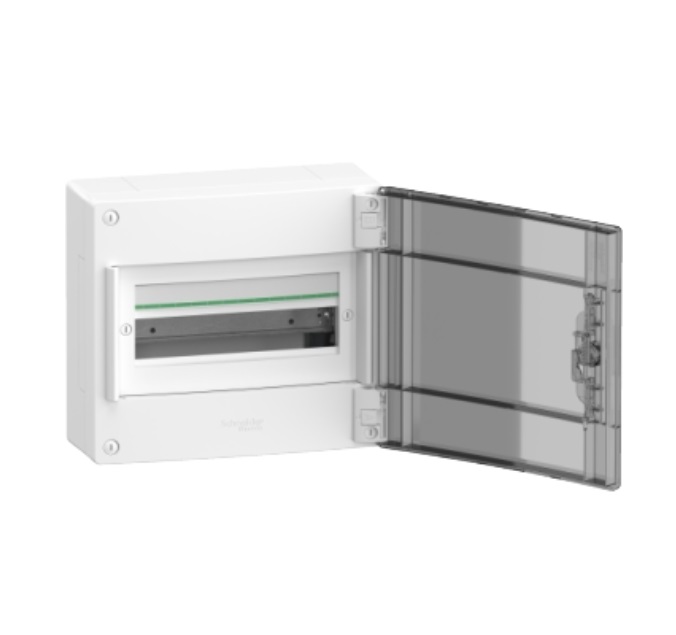

Megnevezés teljes név | Lakáselosztó falon kívüli 1x13M füst ajtós |
Leírás: PRISMASET XS Szekrény, füstszínű ajtó, falon kívüli, 1x13 modul, PEN
Termékcsalád PrismaSeT
Termék neve XS
Termék vagy alkatrész típusa Szekrény
szekrény típusa Elosztószekrény
szekrény szerelése Felület
szélesség Teljes: 302 mm
magasság Teljes: 300 mm
mélység Teljes: 145 mm
belső mélység 135 mm
18 mm-es modulok száma soronként 13
A vízszintes sorok száma 1
Összesen 18 mm-es modulok 13
9 mm-es osztások 26
Elektromos szigetelési osztály II. osztály
Tartozék:
1 azonosító címke
1 címkevédő
2 sorkapocs
1 üres fedlap csík
1 ajtó
1 DIN sín
1 hátsó fedlap
előlap típusa Moduláris
ajtó típusa Átlátszó
A sín típusa Szimmetrikus DIN
szerelőlemez leírás Szerelőlemez nélkül
teljesítmény disszipáció W-ban 22 W
[In] névleges áram 63 A
Ui névleges szigetelési feszültség 400 V
Kábelbemenet Kábel vagy cső
Kivágott lemezek Csatorna, Eltávolítható fedél
A sorkapcsok száma:
1 föld mellett 8 kimenők
1 nulla mellett 8 kimenők
elosztóblokk kimenők:
4 x 16 mm2 + 4 x 10 mm2 esetén föld
4 x 16 mm2 + 4 x 10 mm2 esetén nulla
csatlakozás típusa:
Csavaros csatlakozók (föld) , 4 x 16 mm2
Csavaros csatlakozók (föld) , 4 x 10 mm2
Csavaros csatlakozók (nulla) , 4 x 16 mm2
Csavaros csatlakozók (nulla) , 4 x 10 mm2
reteszelési opciók leírása Biztonsági kulcs opció
szekrény anyaga:
Hátsó rész: technikai műanyag
Szekrény: technikai műanyag
Mellső (rotációs hjatás): technikai műanyag
Ajtó: technikai műanyag
Nettó súly 2,200 kg
szín:
Szekrény: fehér (RAL 9003)
Mellső (rotációs hjatás): fehér (RAL 9003)
Ajtó: füstölt
Piaci szegmens Lakossági, Kis épületek
tűzellenállási képesség:
Bar: 650 °C megfelel IEC 60695-2-11
Szekrény: 650 °C megfelel IEC 60695-2-11
Mellső (rotációs hjatás): 650 °C megfelel IEC 60695-2-11
Ajtó: 650 °C megfelel IEC 60695-2-11
IP védettségi szint IP40 with closed door
IK védelmi fokozat IK09 with closed door
túlfeszültség kategória II
Környezeti levegő hőmérséklete a működéshez -25…60 °C
Szabványok
IEC 60670-1
IEC 60670-24
IEC 61439-1
IEC 61439-3
Minőségi címkék IMQ
|
